Cómo usar un multímetro paso a paso: guía técnica completa para medir voltaje, corriente, resistencia y más según normas IEC en 2025
Cómo usar un multímetro paso a paso: guía técnica completa para medir voltaje, corriente, resistencia y más según normas IEC en 2025
Introducción técnica: por qué un multímetro es indispensable en instalaciones eléctricas modernas
El multímetro se ha convertido desde hace décadas en la herramienta esencial no solo para electricistas profesionales, sino también para técnicos de automatización industrial, ingenieros de puesta en marcha y especialistas en comisionado de instalaciones. En España, con el avance hacia redes inteligentes Smart Grid y la proliferación de inversores fotovoltaicos en entornos residenciales e industriales, la necesidad de un control eléctrico preciso crece año tras año. Según datos recientes de Google Trends para el mercado europeo en 2024–2025, términos como «multímetros industriales», «cómo medir voltaje con multímetro» o «TRMS multímetros» se mantienen entre los más consultados, reflejando el creciente interés por mediciones fiables y por el cumplimiento de las normas IEC en electrónica industrial.
Hoy en día, incluso en sistemas HVAC sencillos o estaciones de bombeo, los circuitos eléctricos suelen incorporar fuentes conmutadas, variadores de frecuencia y convertidores DC-DC industriales que generan pulsos y armónicos superiores. Estos fenómenos solo pueden medirse con multímetros TrueRMS, capaces de interpretar formas de onda distorsionadas y proporcionar un valor eficaz real. Elegir correctamente la categoría de sobretensión CAT II, III o IV según IEC 61010-1 resulta crítico para asegurar que el instrumento soporte picos transitorios que, en redes trifásicas de 400 V, pueden alcanzar los 6 kV sin comprometer la integridad del equipo ni la seguridad del técnico.
¡ATENCIÓN! Según la norma UNE-EN 50110-1, cualquier medición en circuitos superiores a 50 V AC o 120 V DC debe realizarse con las cargas desconectadas y utilizando EPI específicos. Además, las puntas del multímetro deben contar con guardas de seguridad que prevengan contactos accidentales y cortocircuitos peligrosos.

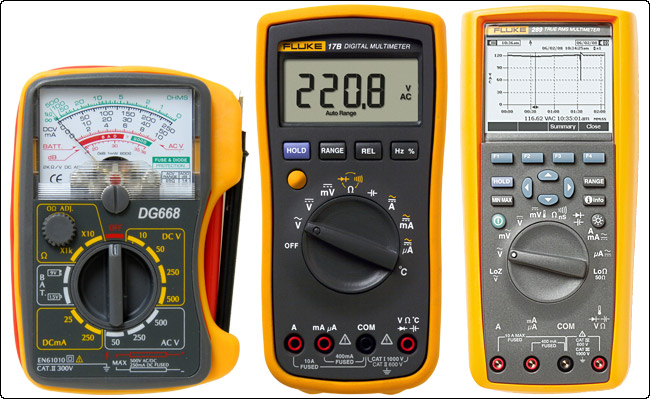

Para ilustrar las diferencias clave entre los dispositivos disponibles en el mercado, presentamos a continuación una tabla comparativa con modelos que van desde multímetros orientados a mantenimientos básicos hasta instrumentos de laboratorio capaces de medir alta tensión, mostrando su categoría, tensión máxima, impedancia de entrada y alguna funcionalidad destacada que los diferencia. Este tipo de comparativas es fundamental para ingenieros que diseñan cuadros eléctricos o verifican la estabilidad de microcontroladores para automatización, garantizando que cada instrumento se ajuste exactamente a las necesidades del proyecto.
| Modelo | Categoría | TRMS | Tensión máx. | Impedancia entrada | Función destacada |
| Fluke 117 | CAT III 600 V | Sí | 600 V | 10 MΩ | Low-Z para eliminar voltajes parásitos |
| UNI-T UT61E+ | CAT III 600 V | Sí | 1000 V DC / 750 V AC | >10 MΩ | Salida RS-232 para logging en PC |
| PeakTech 3440 | CAT III 1000 V | Sí | 1000 V | 10 MΩ | Medición de frecuencia hasta 10 MHz |
| Metrix MX 5000 | CAT IV 600 V | Sí | 5000 V (modo HV) | 10 MΩ | Test de fugas HV en aislamientos |
Para proyectos que incluyen convertidores DC-DC industriales o controladores STM32, resulta imprescindible escoger multímetros que aseguren lecturas fiables incluso bajo picos transitorios y que cuenten con filtros avanzados para detectar variaciones rápidas
Multímetro digital industrial: arquitectura interna y principios de funcionamiento
Un multímetro digital moderno no es solo un voltímetro glorificado. Su arquitectura interna combina conversores ADC de alta resolución, referencias precisas, circuitos de filtrado activo, protección contra sobrecargas y, en muchos casos, lógica microcontrolada que permite funciones avanzadas como MIN/MAX, LPF y registro TrueRMS.
Los modelos industriales emplean típicamente ADCs de 6000, 20.000 o hasta 60.000 cuentas. Esto equivale a una resolución entre 12 y 16 bits efectivos, crucial para detectar variaciones sutiles en procesos de automatización o identificar rizado excesivo en salidas DC.
Ejemplo de bloques internos en multímetros industriales
| Bloque funcional | Componente típico | Nota técnica |
| Conversor A/D | ΔΣ ADC 16 bit | Alta precisión, filtra ruido bajo 50/60 Hz |
| Protección entrada | MOV + fusible HRC | Soporta picos transitorios hasta 8 kV (CAT IV) |
| Referencia interna | Zener térmicamente compensado | Estabilidad ±50 ppm/°C |
| Filtro pasa bajo | RC o digital con LPF | Suprime armónicos >1 kHz |
| Display & lógica | MCU ARM Cortex | Gestión de rangos, HOLD, AutoZero |
Un aspecto poco comentado es la protección contra sobrecargas. En mis años revisando cuadros de distribución, he visto MOVs literalmente quemados tras sobretensiones de maniobra. Gracias a estos componentes, el multímetro absorbe picos sin trasladarlos al ADC ni a la referencia.
¡ATENCIÓN! Siempre revisa que el multímetro indique explícitamente la categoría CAT III o CAT IV según IEC 61010-1. Esto garantiza ensayos reales con pulsos de hasta 6-8 kV, imprescindibles en cuadros principales o instalaciones con transformadores cercanos.
En cuanto al filtrado, muchos equipos modernos incorporan un filtro LPF activable que estabiliza la lectura en salidas de VFD o drivers PWM. Esto elimina «saltos locos» en pantalla cuando hay modulación rápida, algo crítico en bancos de variadores o líneas de ensamblaje.
- Busca multímetros con TrueRMS auténtico para medir correctamente formas no senoidales.
- Verifica el tipo de ADC en el datasheet: los ΔΣ ofrecen mejor rechazo a interferencias que los SAR.
- Comprueba la impedancia de entrada (>10 MΩ), clave para no cargar circuitos de sensado.
Así, entender la arquitectura interna no es solo curiosidad técnica: es elegir un multímetro que sepa «leer» el entorno real donde trabajas, sin falsear datos ni exponerte a fallos peligrosos.
Configuración inicial del multímetro: dial, rangos y conexión de sondas
Antes de realizar cualquier medición eléctrica, es indispensable conocer en profundidad el manejo del dial selector y la correcta disposición de las sondas. Este conocimiento no solo evita daños al multímetro, sino que garantiza lecturas exactas incluso en entornos industriales con fuertes transitorios y armónicos.
El dial permite elegir entre funciones como voltaje AC/DC, corriente, resistencia, continuidad, frecuencia, capacidad o prueba de diodos. En multímetros profesionales suele incluir rangos específicos con protección activa (MOVs y fusibles HRC), así como filtros pasa-bajo (LPF) para estabilizar medidas en redes alimentadas por variadores de frecuencia o drives PWM.
Un detalle que a menudo pasa desapercibido es la impedancia de entrada. En multímetros industriales ronda los 10 MΩ, evitando cargar el circuito. Sin embargo, equipos con modo «Low-Z» reducen intencionalmente esta impedancia para disipar tensiones fantasma en cables largos o instalados en paralelo a potencia. Saber cuándo activar o desactivar Low-Z marca la diferencia entre un diagnóstico acertado y horas perdidas.
Principales símbolos en el dial del multímetro
| Ícono | Función | Descripción |
| V⎓ / V– | Voltaje DC | Medición en fuentes, baterías y PLCs. Fundamental en 24 VDC. |
| V~ | Voltaje AC | Para redes 230/400 V o variadores trifásicos. |
| A⎓ / A~ | Corriente DC / AC | Conexión en serie. Atento al borne correcto (mA o 10A). |
| Ω | Resistencia | Identifica bobinas, resistores, trazas PCB. |
| •))) | Continuidad | Test rápido con beeper (<50 Ω). |
| →|– | Diodos | Prueba de caída directa en semiconductores. |
| Hz | Frecuencia | Detecta 50 Hz o salidas PWM. |
| °C / °F | Temperatura | Con sonda tipo K. Útil en motores y cuadros HVAC. |
| mF / μF | Capacitancia | Para comprobar capacitores de arranque o filtros DC-Link. |
Características internas críticas
| Característica | Valor típico | Importancia práctica |
| Impedancia entrada | ≥10 MΩ | Evita alterar la tensión medida, crucial en automatización. |
| Fusibles HRC | ≥10 kA | Previene explosión interna ante cortos accidentales. |
| Protección MOV | 275-350 V clamping | Suprime picos transitorios AC en redes industriales. |
| Filtro LPF | 3-5 kHz cutoff | Bloquea armónicos de variadores, lectura TrueRMS estable. |
¡ATENCIÓN! Jamás midas corriente si no has abierto el circuito. El multímetro en modo amperímetro actúa como un puente virtualmente sin resistencia: tocar directamente un punto con tensión puede detonar un arco interno, dañando el shunt y dejando el equipo inutilizable.
Por último, revisa siempre la integridad de las puntas y verifica la categoría de seguridad (CAT III o CAT IV según IEC 61010-1) antes de intervenir cuadros de distribución o convertidores DC-DC industriales que manejan transitorios de hasta 6 kV. Un error aquí no solo compromete el instrumento, sino tu propia seguridad.
Cómo medir tensión con multímetro: DC y AC en entornos industriales
Medir voltaje es la operación más frecuente con un multímetro, pero no por ello la más sencilla si se busca fiabilidad. En entornos industriales, los armónicos generados por variadores, rectificadores o drives PWM distorsionan la onda, haciendo indispensable el uso de equipos TrueRMS. Esto garantiza que la lectura refleje el valor eficaz real, no solo la media aritmética.
Antes de nada, configura el dial en el tipo adecuado: V⎓ (o V–) para DC —como fuentes, controladores PLC, sensores de 24 V— o V~ para AC —como redes 230/400 V, salidas de generadores o bancos de condensadores. Usa la sonda negra en COM y la roja en el borne «VΩHz».
Un truco clásico que me enseñaron en obra: si no sabes qué esperar, inicia siempre en el rango más alto, luego reduce. Así evitas saturar el display o, peor, sobrecargar el divisor resistivo interno.
Ejemplos prácticos de medición de tensión
| Aplicación típica | Tensión esperada | Tipo de onda | Observación |
| PLC alimentación | 24 V DC | DC pura | Verifica ripple <5% con multímetro filtrado |
| Tablero general | 400 V AC | 3∅ AC | Usa TrueRMS, posibles armónicos de drives |
| Baterías UPS | 12 V DC | DC | Lectura <12 V indica batería agotada |
| Fuente de banco | 5 V DC | DC | Ideal para microcontroladores STM32 |
| Salida VFD | 0–400 V AC | Modulada | Obligatorio TrueRMS + filtro LPF |
Personalmente, al medir salidas de variadores de frecuencia prefiero activar el filtro LPF en el multímetro. Esto «bloquea» pulsos rápidos y estabiliza el cálculo TrueRMS, evitando lecturas infladas por picos PWM.
¡ATENCIÓN! Nunca midas voltaje AC en el modo DC ni viceversa. He visto más de un técnico confundido leyendo 5 V donde en realidad había 230 V AC, solo porque seleccionó mal el dial. Con consecuencias obvias.
También conviene observar el ícono de polaridad: si al medir DC aparece un «–» delante del valor, significa polaridad inversa. Útil para diagnosticar errores de cableado rápido en bancadas de control o detectar diodos invertidos en tarjetas PCB.
- En circuitos DC con picos (solares, convertidores), usa función MIN/MAX para registrar transitorios.
- Si ves saltos erráticos en el display, probablemente hay armónicos o modulación —activa el LPF si tu multímetro lo soporta.
- Documenta siempre tensión y fecha: en auditorías ISO se piden históricos.
Así, medir tensión con criterio no es solo apoyar puntas. Es conocer el contexto eléctrico, seleccionar bien el rango y asegurarte de que tu multímetro tenga la categoría CAT III o CAT IV acorde a IEC 61010-1, evitando sorpresas en cuadros con posibles transitorios de 6 kV o más.
Medición de resistencia y pruebas de continuidad con multímetro
La medición de resistencia es un procedimiento esencial en mantenimiento industrial y cuadros eléctricos. Permite detectar desde bobinas quemadas hasta falsos contactos en bornes y pasarelas. Un multímetro típico inyecta una corriente baja (alrededor de 0,5 mA a 1 mA) para determinar la resistencia conforme a la ley de Ohm.
El dial del multímetro ofrece diferentes escalas, cada una optimizada para un rango de valores. Seleccionar la escala correcta mejora la resolución y reduce los errores, algo crítico en sistemas que dependen de resistencias exactas como sensores RTD o redes de divisores.
Tabla de rangos en el dial y aplicaciones reales
| Rango en el dial | Lectura mínima típica | Lectura máxima típica | Aplicaciones prácticas |
| 200 Ω | 0,1 Ω | 199,9 Ω | Contactos, bobinas de relé, continuidad fina |
| 2 kΩ | 1 Ω | 1.999 Ω | Pequeños termistores, controles HVAC |
| 20 kΩ | 10 Ω | 19,99 kΩ | Divisores de tensión, sensores PT100 |
| 200 kΩ | 100 Ω | 199,9 kΩ | Resistencias de carga en cuadros |
| 2 MΩ | 1 kΩ | 1,999 MΩ | Revisar fugas en cables largos |
| 20 MΩ | 10 kΩ | 19,99 MΩ | Aislamientos previos al megóhmetro |
En el modo continuidad, representado usualmente con un icono de diodo o un altavoz, el multímetro verifica si la resistencia entre las puntas está por debajo de un umbral (por lo general 20 Ω a 50 Ω), activando un pitido que indica camino eléctrico sin interrupciones. Esta función es clave para detectar cortes invisibles en cables multiconductor o soldaduras frías en tarjetas electrónicas.
Ejemplo de indicadores y umbrales de continuidad en multímetros reales
| Modelo | Umbral continuidad | Visualización típica |
| Fluke 115 | <50 Ω | Pitido continuo + display Ω real |
| Metrix MTX 3292 | <30 Ω | Beeper + icono de altavoz |
| UNI-T UT61E+ | <60 Ω | Beepeo intermitente si cercano al umbral |
¡ATENCIÓN! Antes de medir resistencia o continuidad, descarga cualquier capacitor conectado y comprueba tensión residual con el multímetro en modo voltaje. Un simple condensador de filtro puede falsear la medición o dañar el fusible interno.
- No toques simultáneamente las puntas con los dedos al medir >1 MΩ; tu resistencia corporal distorsionará el valor.
- Para continuidad, mueve ligeramente cables o terminales. Un pitido intermitente revela falsos contactos mecánicos.
- En cuadros industriales documenta lecturas clave: así podrás ver tendencias de degradación con el tiempo.
Por todo esto, la función de resistencia y continuidad no es un simple «extra»: es una herramienta crítica para diagnósticos preventivos que ahorran horas de parada. Un buen técnico no solo mide, interpreta patrones y anticipa fallos antes de que se transformen en costosos paros de planta.
Cómo medir corriente con multímetro sin comprometer el equipo
La medición de corriente es, sin lugar a dudas, el modo más delicado en un multímetro. Esto se debe a que el aparato funciona como un puente de muy baja impedancia (shunt), diseñado para dejar pasar la corriente a través suyo. Cualquier error aquí puede provocar desde fusibles internos fundidos hasta cortocircuitos en el cuadro.
Para comprender mejor, observa esta tabla que compara los rangos típicos disponibles, su caída de tensión (burden voltage) y la protección habitual:
Tabla de rangos de corriente en multímetros industriales
| Rango | Resolución típica | Burden voltage | Protección |
| 200 μA | 0,1 μA | 100 mV / mA | Fusible cerámico rápido |
| 20 mA | 10 μA | 50 mV / mA | Fusible HRC 600 mA |
| 200 mA | 100 μA | 20 mV / mA | Fusible HRC 600 mA o 1 A |
| 10 A / 20 A | 10 mA | <2 mV / A | En muchos casos sin fusible interno |
El parámetro burden voltage indica la caída interna que el propio multímetro introduce en el circuito medido. Por eso, en mediciones sensibles (como sensores de 4–20 mA o lazos de corriente en PLC), un burden excesivo distorsiona la lectura o incluso interrumpe la señal. Siempre verifica la hoja técnica del multímetro para conocer este valor.
Ejemplo de caída típica en multímetros reales
| Modelo | Burden voltage en 20 mA | Protección máxima |
| Fluke 87V | 1,8 mV/mA | Fusible 440 mA HRC |
| UNI-T UT61E+ | 3,5 mV/mA | Fusible 500 mA rápido |
| Metrix MTX 3292 | 2,1 mV/mA | Fusible cerámico ultra-rápido |
Para medir corriente correctamente:
- Abre el circuito para insertar el multímetro en serie, nunca midas corriente «en paralelo» como con tensión.
- Empieza siempre en el rango más alto (10 A o 20 A) y baja progresivamente si la lectura es baja. Esto protege el shunt.
- Si el multímetro tiene borne dedicado para alta corriente, úsalo. Normalmente carece de fusible para evitar añadir resistencia extra.
¡ATENCIÓN! En una auditoría de bombas HVAC he visto técnicos conectar el multímetro en modo amperímetro directamente a un circuito vivo, sin abrirlo, provocando un cortocircuito instantáneo. Resultado: fusible interno quemado y disparo del breaker aguas arriba, deteniendo toda la climatización del edificio.
Para instalaciones con variadores de frecuencia (VFD) o contactores de potencia, considera usar pinzas amperimétricas. Estas evitan romper el circuito y no añaden caída de tensión. Algunos multímetros avanzados permiten incluso medir con pinza flexible (sensor Rogowski) para corrientes superiores a 100 A sin saturar el circuito.
Pequeños tips que marcan la diferencia
- Anota siempre la tensión simultánea mientras mides corriente para calcular potencia real (P = V × I).
- Revisa el display por símbolo de pila baja. Un error de interpretación por display atenuado puede costar horas de troubleshooting.
- Después de terminar, devuelve el dial a voltios: así evitas conectar el multímetro accidentalmente en modo amperímetro sobre una línea viva la próxima vez.
Así, medir corriente no es solo cuestión de «poner el multímetro». Es entender la caída que introduces en el circuito, saber proteger tu equipo y, sobre todo, tu instalación. Es lo que distingue a un técnico profesional de alguien improvisado.
Cómo probar continuidad y detectar cortocircuitos ocultos
La prueba de continuidad es uno de los métodos más rápidos para diagnosticar el estado de un circuito, pero también el más subestimado. No mide un valor exacto de resistencia: simplemente indica si hay un camino eléctrico directo entre dos puntos, normalmente mediante un zumbador acústico. Esto ahorra horas revisando esquemas en cuadros industriales o en marshalling boxes.
Para ilustrar mejor, observa la siguiente tabla que muestra los umbrales típicos en los que los multímetros activan el pitido de continuidad. Esto varía según el fabricante y es fundamental conocerlo al buscar falsos contactos o cortos ocultos.
Tabla: Umbral típico del modo continuidad en multímetros
| Modelo | Umbral para pitar | Aplica sonido hasta | Notas útiles |
| Fluke 117 | < 20 Ω | aprox. 210 Ω con pitido intermitente | Zumbador ultra rápido (10 ms) |
| UNI-T UT61E+ | < 50 Ω | ~100 Ω | Retardo leve (30–50 ms) |
| Metrix MTX 3292 | < 30 Ω | ~150 Ω | Indicación gráfica de barra + beep |
Estos datos explican por qué a veces un multímetro pita en conexiones que deberían considerarse «dudosas» —el pitido indica un contacto bajo ohmios, pero no garantiza cero resistencia. Por eso, en conexiones críticas (por ejemplo buses de comunicación o contactos de relés), tras la continuidad conviene medir resistencia precisa en escala Ω para descartar microresistencias que pueden ser fatales en señales de 4–20 mA o redes RS-485.
Consejos prácticos de campo para continuidad
- Antes de medir continuidad, verifica en rango voltios que no hay tensión residual, especialmente en condensadores grandes (bancos de filtros, salidas VFD).
- Si sospechas un cable roto, flexiónalo ligeramente o golpéalo suavemente: un pitido intermitente revela filamentos internos partidos.
- Para mangueras multipares, invierte las puntas varias veces en bornes alejados para detectar inversiones accidentales o cruces.
- En PLC o I/O remotas, siempre mide continuidad hacia masa antes de declarar un contacto «cerrado» —así evitas sorpresas por cables a tierra.
¡ATENCIÓN! En una fábrica de inyección plástica, un técnico midió continuidad sin descargar un banco de capacitores de un driver. El multímetro sobrevivió, pero el contactor disparó protección y detuvo tres máquinas durante media hora. Siempre descarga primero.
Truco extra que me enseñaron viejos eléctricos
Si al mover un mazo de cables el pitido cambia (pita solo al doblarlo o al apretarlo), eso indica filamentos rotos internamente o un crimpado defectuoso. En ese caso, corta y rehace el terminal: estos fallos casi nunca muestran resistencia infinita, pero bajo carga se abren y provocan paradas intermitentes.
Así que aunque el test de continuidad parezca el más «básico», bien aplicado es la herramienta que salva más dinero y tiempo. Es lo que diferencia a un técnico previsor de uno reactivo.
Cómo elegir el multímetro ideal según tu trabajo
Después de más de una década poniendo en marcha cuadros de distribución, bancos de variadores y sistemas con PLC redundantes, puedo afirmar con certeza que el peor error al comprar un multímetro es buscar «el más barato». No hay un único equipo perfecto para todo: depende 100% del tipo de instalaciones que vas a mantener o poner en marcha.
Para mantenimientos generales en edificios o cuadros de oficinas, un multímetro digital de 6000 cuentas, con rango AC/DC hasta 600 V, continuidad con zumbador y medición básica de frecuencia es más que suficiente. Puedes ver ejemplos de estos modelos en nuestra sección de multímetros digitales económicos.
Si trabajas con variadores de frecuencia (VFD) o inversores solares, ya entras en otro terreno: necesitas sí o sí un multímetro TrueRMS, con filtro pasa-bajo (LPF) para evitar lecturas erróneas en presencia de armónicos. En nuestro catálogo puedes encontrar equipos específicos para este tipo de entornos eléctricos aquí.
Tabla comparativa según aplicación
| Tipo de trabajo | Recomendación mínima | Funcionalidad clave | Enlace directo |
| HVAC & cuadros básicos | 6000 cuentas, CAT III 600 V | Prueba continuidad rápida | Ver modelos básicos |
| Variadores & inversores solares | TrueRMS, LPF, CAT III/IV | Medición estable con armónicos | Ver TrueRMS |
| Industria pesada & minería | CAT IV 600–1000 V | Filtro EMI, inmunidad EMC | Ver industriales |
| Laboratorios & I+D | >20000 cuentas, interfaz PC | Registro y exportación datos | Ver con interfaz |
Además, ten siempre en cuenta pequeños detalles que marcan una gran diferencia. Por ejemplo, que el multímetro tenga una impedancia de entrada superior a 10 MΩ es crítico si vas a medir señales de control en entradas analógicas de PLCs, para no cargarlas y alterar su lectura.
Checklist técnico antes de comprar
- Si mides redes con armónicos (drivers, UPS, fotovoltaica), busca TrueRMS con LPF.
- Para cuadros principales, elige al menos CAT III 600 V, ideal CAT IV.
- Si harás auditorías o balancing, asegúrate de que tenga función MIN/MAX y retención pico.
- Verifica que el manual especifique inmunidad EMC según IEC 61326-2-2 para entornos industriales.
¡ATENCIÓN! Un multímetro barato puede decir «1000 V» en la caja, pero carecer de protección real ante transitorios. Prefiere equipos con certificados IEC 61010-1 y pruebas de laboratorio. En nuestra tienda solo trabajamos con fabricantes que cumplen estos estándares.
Así que más allá del precio, elegir un buen multímetro significa elegir tu seguridad y la de toda la planta. Puedes explorar todos nuestros modelos organizados por rango, categoría y funciones avanzadas en nuestro catálogo completo. Si tienes dudas, contáctanos y nuestros ingenieros te asesorarán en el modelo exacto que mejor encaje en tu aplicación.
Cómo probar diodos y transistores con el multímetro
La mayoría de multímetros industriales incluyen un modo específico para verificar diodos y, con algo de experiencia, incluso para testear transistores básicos. He pasado incontables horas en talleres de cuadros comprobando diodos de freewheeling en contactores o MOSFETs en tarjetas driver, donde un fallo de pocos mA puede detener toda una línea de producción. Por eso esta función, aunque parezca menor, es fundamental.
Para probar un diodo, coloca el selector en el símbolo de diodo. Aplica la sonda roja al ánodo y la negra al cátodo: un diodo funcional mostrará en pantalla la caída de tensión directa, típicamente entre 0,5 V y 0,7 V para silicio. Si inviertes las puntas, debe aparecer «OL» indicando bloqueo. Si emite tono en ambas direcciones, está en corto.
Tabla orientativa de caídas de tensión
| Tipo | Caída directa Vf | Estado normal |
| Diodo silicio | 0,5 – 0,7 V | Conduce en directa, bloquea en inversa |
| Diodo Schottky | 0,2 – 0,4 V | Baja caída directa, ideal para conmutación |
| LED rojo | 1,6 – 2,0 V | Ilumina débilmente al probar |
| Diodo Zener | ≈0,7 V directa | No muestra voltaje zener inverso |
Para los transistores bipolares (BJT), aplica la lógica de dos diodos: base-emisor y base-colector. Una caída directa entre 0,6 y 0,7 V indica unión sana. Puedes ir probando:
- NPN: rojo a base, negro a emisor/colector → ≈0,7 V
- PNP: negro a base, rojo a emisor/colector → ≈0,7 V
¡ATENCIÓN! Siempre desuelda al menos un terminal del transistor para evitar caminos paralelos que falseen la medición. En un proyecto de variadores, un MOSFET con fuga mínima en el gate terminó quemando todo el puente. Desde entonces, los pruebo siempre fuera del PCB.
Prueba rápida de MOSFET con multímetro
Los MOSFETs suelen tener un diodo interno (parásito) entre drenador y fuente. Un test rápido en modo diodo confirma ese camino, pero no garantiza integridad del gate. Ejemplo práctico:
- Rojo a drain, negro a source → muestra ≈0,5 V (diodo directo)
- Invertido → OL (bloquea)
- Entre gate y cualquiera → OL en ambos sentidos (gate no debe conducir)
Si detectas conducción entre gate y source o drain, el MOSFET está averiado. Es el fallo típico en drivers de bombas, ascensores o climatización industrial que detona por sobrecarga.
Referencias prácticas y productos
Si quieres equipos con medición de diodos y continuidad rápida para taller o campo, mira nuestros multímetros con función de test de diodos. Allí encuentras desde modelos económicos hasta Fluke CAT IV para entornos severos.
Tips de taller
- Verifica siempre el manual del multímetro: algunos aplican corrientes insuficientes para polarizar correctamente LEDs o Zeners.
- Para diodos rápidos (Schottky), espera caídas <0,4 V; si el multímetro muestra >0,5 V puede estar defectuoso.
- En PCBs multicapa, busca falsos positivos: gira el componente, retira soldadura o aísla pistas.
Al final, dominar el test de diodos y transistores con multímetro es lo que separa un simple «cambiapiezas» de un técnico capaz de diagnosticar con criterio. Si te interesa profundizar, tenemos un artículo detallado con esquemas y ejemplos en nuestro blog técnico sobre comprobación de transistores.
