El uso principal de los dispositivos de señalización es transmitir mensajes claros. Sin embargo, en condiciones industriales (y no sólo) hay muchas situaciones que requieren soluciones más complejas. Entonces, ¿qué deberías considerar primero?
La respuesta a la pregunta anterior es sencilla: seguridad. Independientemente del contexto, la función de las señales es informar a los operadores y a los transeúntes sobre la presencia de un peligro o condición específica que requiere especial precaución.
Prácticamente todos los lugares de trabajo, incluso las oficinas, cuentan con un sistema de señalización luminosa y sonora. Muchas veces no somos conscientes de su presencia, pero es, por ejemplo, un elemento indispensable de un sistema de protección contra incendios. La alarma contra incendios utiliza luces y sirenas como muchos otros sistemas de alerta en fábricas, parques de maquinaria e infraestructura urbana. Lo mismo se aplica a las instalaciones antirrobo. Así que echemos un vistazo a qué soluciones y para qué fines se utiliza bajo el concepto amplio de “señalización”.
En este artículo cubrimos temas como:
- Normas y señalización de seguridad y salud en el trabajo.
- ¿Qué tipos de señalizadores existen?
- Parámetros eléctricos y otras propiedades importantes de los dispositivos de señalización
- Alarmas sonoras y métodos para emitirlas
- Transmitir notificaciones de voz
- Dispositivos de señalización óptica y óptico-acústica
- Posibilidades y tipos de columnas de señalización
- Directiva ATEX y zonas peligrosas
Normativa legal y buenas prácticas
En primer lugar, cabe destacar que la mayoría de normativas en materia de señalización en la industria y lugares de trabajo se establecen a nivel regional, normalmente en el marco de las normas de seguridad y salud en el trabajo, normas contra incendios, etc. A la hora de realizar la instalación siempre hay que tener en cuenta las directrices de las autoridades pertinentes. Por lo tanto, los dispositivos de señalización proporcionados por fabricantes globales a menudo brindan al comprador la oportunidad de modificar y adaptar el producto a las necesidades locales (cambiar el color de la luz, seleccionar el volumen y el tono de la sirena etc.).
Prestemos atención a varios aspectos que siempre se deben tener en cuenta a la hora de diseñar e instalar instalaciones de señalización:
- Las señales deben ser claramente visibles y audibles y, en la medida de lo posible, inequívocas.
- Cualquier situación que suponga un peligro para la salud o la vida debe señalarse, del mismo modo que se utilizan habitualmente las marcas de zonas de peligro.
- La intensidad de la señal debe tener en cuenta las condiciones ambientales y la naturaleza específica del lugar de trabajo. En espacios donde hay ruido de maquinaria pesada y los empleados deben usar protección auditiva, la alarma debe ser más fuerte. Del mismo modo: las señales luminosas que deben llegar a un técnico que esté trabajando, por ejemplo con una máscara de soldadura, deben caracterizarse por una mayor intensidad.
- A menudo, el envío de un mensaje está asociado a un fallo o una emergencia, por lo que el suministro de energía y el control de las señales deben ser condicionales, pero independientes del funcionamiento del sistema/máquina con la que cooperan \– esto se aplica especialmente a Líneas de transporte o producción en fábricas y almacenes.
- Las instalaciones de señalización deben ser inspeccionadas y mantenidas periódicamente.
- Las regulaciones cambian, los edificios se renuevan y la maquinaria se moderniza - vale la pena tener en cuenta la escalabilidad del sistema de señalización en la etapa de diseño.
Toda empresa debe esforzarse por desarrollar normas y procedimientos uniformes y claros en el ámbito del marcado y la señalización. Es mejor si son intuitivos o al menos universales (como los semáforos). En la práctica, esto no siempre es posible de lograr, pero los supuestos siempre deben tener en cuenta la simplicidad, lo que también se traducirá en una implementación más rápida de nuevos empleados.
División de señalizadores y casos especiales
La principal división de señales incluye la distinción en unidades ópticas (luz) y acústicas (sonido), sin embargo, dentro de esta división existe otra taxonomía que tiene en cuenta las soluciones constructivas.
Aspectos técnicos
Señalemos en este punto que existen varios parámetros técnicos que habrá que tener en cuenta independientemente del tipo de dispositivo de señalización utilizado. Esto es, por ejemplo, características eléctricas: fuente de energía (y voltaje) y método de control. Las señales se pueden activar inmediatamente después del encendido o requieren que se suministre una señal separada. En otros casos (por ejemplo, algunas columnas de señalización), el funcionamiento del dispositivo se controla mediante impulsos o protocolos digitales.
El segundo aspecto es la clase de protección (estanqueidad) de los productos utilizados. Para la mayoría de los artículos este indicador alcanza IP65 o IP66, lo que significa total estanqueidad al polvo y resistencia a salpicaduras e incluso agua a presión (en la práctica: el módulo se puede limpiar con una lavadora). La tolerancia térmica de los productos también es importante, especialmente en el caso de entornos de trabajo extremos (por ejemplo, en la industria metalúrgica o cámaras frigoríficas).
Señalizadores acústicos
Los señalizadores acústicos transmiten un mensaje emitiendo sonido en un tono y volumen específico. Estos dos parámetros dependen indirectamente del tipo de elemento utilizado en un dispositivo determinado: puede ser un piezoeléctrico zumbador o un altavoz, pero también una campana. Dado que muchos productos disponibles en el mercado están construidos a base de componentes electrónicos, el comprador tiene la opción de ajustes iniciales de intensidad y tipo de señal, lo que permite unificar los sistemas de aviso y alarma en toda la empresa.

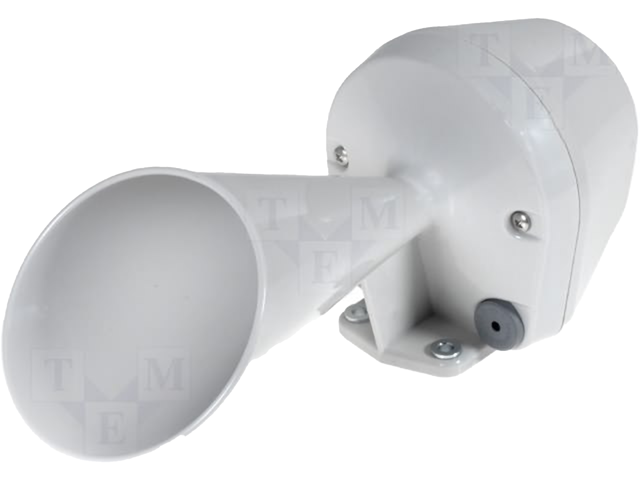

Dispositivo de señalización acústica basado en sirena de membrana de la marca AUER SIGNAL.
Las campanas se utilizan en alarmas contra incendios de la marca KLAXON SIGNALS.
Nivel de sonido típico alcanzable por la mayoría de las señales acústicas es igual o superior a 100 dB, lo que garantiza una buena audibilidad del mensaje incluso en el ambiente ruidoso de la sala de producción. En casos extremos, se permite utilizar señales que alcancen hasta 120 dB, pero hay que tener en cuenta que un dispositivo que emita sonido a este nivel debe colocarse en una posición óptima (por ejemplo, a una altura segura) - la emisión de una señal de tal intensidad cerca del oído puede dañar la audición.
Avisos de voz
Una variante de alarma acústica utilizada con relativa frecuencia y que merece la pena mencionar son: los señalizadores de voz. Esta no es una definición del todo precisa, porque de facto no tienen por qué estar destinados a reproducir la voz humana, aunque normalmente se utilizan para eso. Su uso le permite transmitir mensajes más complejos, por ejemplo, dirigir a las personas que permanecen en un espacio determinado a la salida adecuada durante la evacuación. El mensaje se prepara en forma de grabación digital (archivo MP3), se coloca en el emisor (generalmente usando una tarjeta de memoria) y se reproduce a través de los parlantes después de la activación. Algunos productos vienen con grabaciones ya preparadas y realizadas profesionalmente.
Altavoz con capacidad de reproducir archivos de sonido de la empresa PATLITE.
Dispositivos de señalización óptica y óptica/acústica
Faro de xenón intermitente “clásico” Klasyczny”, del portafolio de la marca WERMA.
La señalización óptica está estrictamente codificada por regulaciones legales que especifican la intensidad, el color y la frecuencia de varios mensajes; esto se aplica especialmente a las alarmas y la emisión de luces de advertencia (por ejemplo, las utilizadas en máquinas pesadas que se encuentran en las carreteras). La llamada Los "gallos" también se utilizan en plantas industriales, donde informan sobre el arranque de máquinas, cierre/apertura de cancelas, mecanismos atascados, etc. Son señales perfectamente legibles que se encuentran habitualmente en el transporte, logística, almacenes, etc. Antiguamente se utilizaban lámparas. para implementar tales señales halógenas o xenón, actualmente están siendo reemplazadas gradualmente por semiconductores más duraderos y casi igualmente brillantes, es decir, diodos LED.
Por diversas razones, el uso de señalización óptico-acústica es requerido, o al menos recomendado. Es más probable que los destinatarios registren un mensaje "doble" de este tipo, especialmente en condiciones subóptimas: en un día soleado, el destello de una lámpara será tan apagado como la alarma emitida por un timbre en el fondo de una maquinaria pesada. Por ello, en el campo de los dispositivos de señalización, uno de los productos más populares son las lámparas integradas con un emisor de sonido. Sus componentes no difieren de los descritos anteriormente, aunque pueden aparecer en varias combinaciones: una señal sonora intensa no tiene por qué ir acompañada de una luz de intensidad igualmente agresiva (por ejemplo, las alarmas de incendio evitan destellos que podrían confundir a las personas evacuadas).
Oferta de señalizador con zumbador integrado de la marca MOFLASH SIGNALLING.
Columnas de señalización
Una columna de señalización típica: un producto de la oferta de la marca QLIGHT.
Un tipo específico de señales ópticas y óptico-acústicas son las columnas de señalización, que son una combinación de torre de varias lámparas y, opcionalmente, también un altavoz. Estas soluciones se encuentran más a menudo en variantes modulares, pero también están disponibles en versiones compactas (aquí domina el juego de colores clásico: verde-amarillo-rojo). Las versiones modulares, por supuesto, tienen la ventaja de que permiten adaptar la señal a los requisitos de un lugar de trabajo específico, convención adoptada en la planta o normativa local. Esto se aplica no sólo a los colores, sino también al método de emisión de la señal (continua, intermitente, pulsada). Una ventaja importante de las columnas modulares es la escalabilidad.
Por tanto, en algunos casos, donde inicialmente basta con instalar una sola lámpara, también merece la pena plantearse utilizar una solución modular. Las columnas de señalización suelen instalarse sobre una base que también sirve de conexión o distribuidor, en ocasiones sobre un pie adicional con un manguito para conseguir una altura y visibilidad óptimas. Están disponibles en variantes todo terreno (formato cilíndrico) y de pared (con una cara curva que garantiza el radio de emisión más amplio posible).
Un ejemplo de columna destinada a montaje en pared de la marca PATLITE.
Zonas con peligro de explosión
Señalizador conforme a la directiva ATEX de la empresa CLIFFORD & SNELL.
Quizás el entorno de trabajo más específico para los señalizadores son las zonas con peligro de explosión (Ex), donde pueda haber una fuga de sustancias volátiles o líquidas inflamables (plantas de gas, petroquímicos) o donde se almacenen materiales peligrosos (por ejemplo, municiones). En estos espacios, un factor importante no sólo es la señalización eficaz, sino también la necesidad de utilizar productos con certificación adecuada. Las consideraciones son obvias: si la alarma provoca una chispa después de su activación o durante el funcionamiento, puede encenderse. Por tanto, queda excluido el uso de soluciones como campanas o elementos electromecánicos. Además, los equipos de señalización deben alimentarse con el uso del separador intrínsecamente seguro o realizando la misma función las barreras Zener. Habla de esto, entre otros: el Derecho internacional, por ejemplo, la directiva ATEX aplicable en los países de la UE.
