En al catálogo de TME contamos con una amplia gama de LED que emiten luz infrarroja. La tendencia hacia la miniaturización de dispositivos, visible en el mercado, obliga a los fabricantes a buscar soluciones que combinen alta potencia (aproximadamente 1W) con pequeñas dimensiones de componentes de montaje en superficie (SMD). Es por eso que hoy presentamos una de esas soluciones: LED IR serie PK2S que pertenecen a los diodos de potencia más pequeños SMD en la oferta de la marca ProLight.
La serie PK2S se caracteriza por una alta relación potencia/tamaño (postura 3,45mm x 3,47mm, potencia hasta 1560mW) - gracias al uso de tecnologías patentadas que utilizan cobre para disipar el calor de la estructura hacia el exterior del elemento.
Usos
La radiación con una longitud de onda de 840nm a 960nm (según modelo), que es emitida por diodos LED de la serie PK2S, se utiliza como iluminación registrada por cámaras adaptadas a tal efecto. Estos dispositivos permiten la observación en la oscuridad (aparente), incluso en sistemas de monitoreo (CCTV) o con la ayuda de los llamados trampas de cámara (sin mantenimiento, activadas por sensores de movimiento de la cámara). En el sector automotive, las fuentes de infrarrojos en miniatura se pueden utilizar como iluminación no invasiva de la cabina del vehículo y utilizarse en sistemas que reconocen los gestos del usuario (por ejemplo, controlar la iluminación mediante un movimiento de la mano).

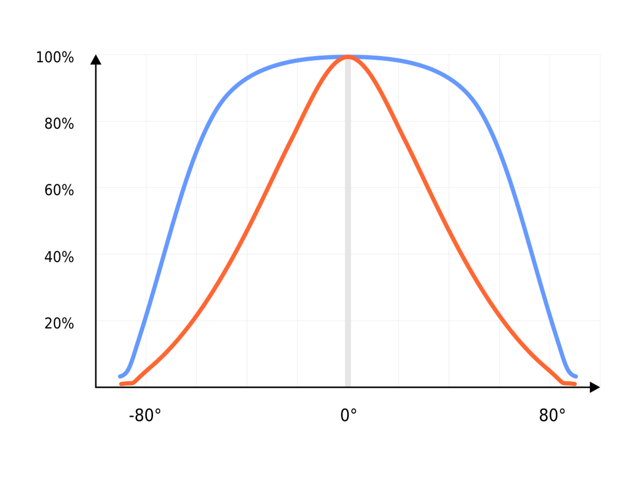

Fig. 1. Distribución de la intensidad de la radiación LED con características de 80° y 140°.
Dependiendo de la aplicación, la necesidad de espacio iluminado por infrarrojos variará. Se requiere un ángulo de emisión bastante estrecho para observar al conductor a través del ICMS (in-cabin monitoring system), mientras que la iluminación para el monitoreo debe cubrir toda el área vista por la cámara. Por eso la serie PK2S ofrece modelos con dos ángulos de iluminación: 80° y 140°. El diagrama (Fig. 1) muestra la intensidad de la iluminación en relación con la desviación del eje vertical del elemento: la línea roja para los LED de 80° y la línea azul para las variantes de 140°.
Diodos LED IR en versión SMD
Tamaño pequeño, alta potencia y buen rendimiento son las principales ventajas de los diodos de la serie PK2S. Por motivos de diseño, el fabricante recomienda el montaje en líneas SMT automáticas con soldadura por reflujo (incluida la soldadura sin plomo).
| Características: | |
|---|---|
| Tipo de diodos: | transmisor IR |
| Carcasa: | 3535 |
| Lente de diodo: | transparente |
| Dimensiones de base: | 3,45mm x 3,47mm |
| Altura*: | 1,9mm o 2,5mm |
*dependiendo del modelo
| Símbolo: | Longitud de onda λd: | Potencia óptica: | Ángulo de iluminación: | Corriente: | Tensión: |
| PK2S-2KJE-A | 840-870nm | 350mW | 80° | 350mA | 1,5...2,3V |
| PK2S-2KKE-A | 925-955nm | 625mW | 80° | 1000mA | 1,5...2,4V |
| PK2S-2LJE-A | 840-870nm | 350mW | 140° | 350mA | 1,5...2,3V |
| PK2S-3KJE-A | 840-870nm | 1400mW | 80° | 1000mA | 2,65...3,35V |
| PK2S-3KKE-A | 920-960nm | 500mW | 80° | 350mA | 2,6...3,35V |
| PK2S-3LJE-A | 840-870nm | 1560mW | 140° | 1000mA | 2,85...3,3V |
| PK2S-4KJE-A | 840-870nm | 805mW | 80° | 1000mA | 1,45...2,3V |
| PK2S-4LJE-A | 840-870nm | 960mW | 140° | 1000mA | 1,45...2,3V |
