Panasonic es una marca conocida como fabricante de muchos dispositivos y componentes, incluidos los básicos como relés e interruptores. Estos componentes se fabrican para una variedad de aplicaciones, desde dispositivos de consumo típicos hasta aplicaciones en la industria, automatización, robótica y campos similares.
En el catálogo de TME puede encontrar miles de componentes de la cartera de Panasonic. Una parte importante de esta oferta se compone de elementos electromecánicos básicos, como interruptores y relés. A continuación, presentamos una descripción general de este surtido. Cabe destacar que la mayoría de los artículos descritos están disponibles directamente en nuestros almacenes, gracias a lo cual garantizamos el envío más rápido posible de los pedidos: tanto componentes individuales como volúmenes mayores, que finalmente se utilizarán, por ejemplo, para producir dispositivos complejos.
En este artículo cubrimos temas como:
- Comparación de relés miniatura Panasonic
- División básica de interruptores
- Interruptores tipo TACT de perfil muy bajo
- Uso de elementos SNAP ACTION en automatización
- Interruptores de sensor para dispositivos compactos
- Elementos electromecánicos de la interfaz de usuario
- Modelos y accesorios de interruptores de palanca
Relés electromagnéticos
Los relés electromagnéticos en miniatura de Panasonic constituyen una amplia gama de productos con propósitos específicos. Muchos de estos elementos están diseñados para funcionar en dispositivos de consumo, pero la oferta del proveedor también incluye relés de seguridad o componentes para los cuales una aplicación típica será la automatización industrial y la robótica. La gran mayoría de productos pueden soportar tensiones de red típicas y están disponibles en varias variantes que se diferencian por las características de las bobinas utilizadas.

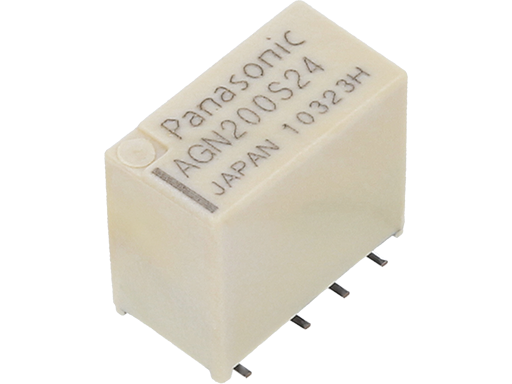

| AGN |  | Relés de dimensiones compactas y alta sensibilidad, caracterizados por una baja potencia de bobina (100mW). Tienen pines SMD y operan con voltajes de 3V a 24V DC. |
| AGQ |  | La serie AGQ incluye elementos con parámetros similares a los descritos anteriormente (también de superficie), pero con un cuerpo bajo. Adaptado para su uso en telecomunicaciones, dispositivos de medición e incluso equipos RTV. |
| APF |  | La serie APF se fabricó pensando en una alta densidad de elementos, lo que es posible gracias a un perfil de sólo 5 mm de ancho. Al mismo tiempo, los productos se pueden utilizar para conmutar circuitos con corriente relativamente alta (hasta 6 A a 250 V AC). |
| LD-P |  | Relés pequeños y estrechos para controlar cargas de hasta aproximadamente 1000 W, diseñados para funcionar principalmente en electrodomésticos. Proporcionan aislamiento de circuito de 10kV. |
| LQ |  | Relés miniatura controlados por voltajes de 5V a 24V DC. Sus contactos (configuraciones SPST, SPDT) están diseñados para cargas elevadas de DC (5 A a 30 V). Estos son componentes de uso general para dispositivos industriales y de consumo. |
| LZ(-N) |  | Los productos de esta serie, aunque también son relés miniatura, permiten controlar corrientes de hasta 16A en tensiones de red típicas (250V AC). |
| PA-N |  | Relés de perfil estrecho con bobinas que funcionan con tensiones a partir de 3V DC (según modelo), capaces de conmutar red y cargas DC. También se caracterizan por una amplia tolerancia térmica: de -40°C a 90°C. |
| SF4D |  | Relés de seguridad monoestables con cuatro pares de contactos acoplados que forman la configuración SPST-NOx4 + SPST-NCx4, por lo que pueden usarse para interrumpir circuitos protegidos y transmitir simultáneamente señales al sistema de control o elementos de alarma. |
| SF-M |  | Relés de bajo perfil diseñados para robótica y automatización, disponibles con bobinas para voltajes de 3V a 24V DC y adecuados para circuitos de hasta 125V DC y 250V AC. Los productos de la serie están equipados con dos pares de contactos: NO y NC. |
| TQ |  | Elementos muy pequeños (14x9x5mm) con una vida útil de 100 millones de ciclos. Diseñado principalmente para conectar señales (hasta 110 V DC, 125 V AC) y equipado con contactos de configuración DPDT. Pasadores adaptados para montaje en superficie (SMD). |
Oferta de interruptores
Los relés constituyen el segundo y extenso grupo de productos Panasonic. Además de los componentes típicos utilizados para construir teclados y botones de panel, también existen elementos sensores. Vale la pena enfatizar aquí que muchos de ellos se caracterizan por tamaños compactos y fueron diseñados para producir dispositivos de precisión y alta calidad.
Microinterruptores TACT
Los microinterruptores TACT se encuentran entre los elementos electromecánicos más populares y se utilizan ampliamente para construir interfaces de dispositivos: en vehículos, maquinaria pesada y muchas otras aplicaciones. Esta diversidad se refleja en la oferta de Panasonic. Por supuesto, el fabricante suministra los elementos más típicos para montaje pasante, en un cuerpo cuadrado con un lado de 6 mm – pero estos productos son sólo una pequeña parte de su oferta. Además, el proveedor japonés también se ha ocupado de seleccionar microinterruptores de perfil bajo, cuya altura en algunos casos no supera los 0,5 mm. Están diseñados para su uso en dispositivos móviles y otros diseños compactos. Los modelos seleccionados tienen teclas colocadas lateralmente o teclas suaves que absorben la presión, lo que prolonga su vida útil. El surtido también incluye versiones especiales de interruptores: caracterizados por alta clase de estanqueidad (incluso IP67), fuerza de conmutación relativamente alta (hasta 5 N) o mayor durabilidad mecánica (por ejemplo, 2 millones de ciclos) . Cabe destacar también que la gran mayoría de microinterruptores cuentan con pines adaptados para montaje en superficie (SMT).
Microinterruptor serie EVQP con altura inferior a 0,5 mm.
Microinterruptores SNAP ACTION
Los microinterruptores SNAP ACTION se caracterizan por una muy buena durabilidad y tienen una amplia gama de aplicaciones. Los elementos más típicos, utilizados como interruptores ordinarios operados por el usuario (por ejemplo, en un ratón de ordenador), se activan mediante un pasador de pequeño recorrido o una palanca conectada al cuerpo.
Otros microinterruptores SNAP ACTION fabricados por Panasonic han sido adaptados para su instalación en máquinas como parte de estructuras más complejas. Por ejemplo, los elementos equipados con una palanca con rodillo integrado se utilizan para contar impulsos o detectar la posición de los elementos del mecanismo. El proveedor también produce componentes en los que la carrocería está herméticamente cerrada y el pasador está protegido con un collar - utilizados en la industria automotriz como sensores para el cierre de puertas, posición de la palanca de cambios, etc. Vale la pena señalar que los microinterruptores Panasonic seleccionados tener contactos capaces de conmutar cargas importantes (por ejemplo, 3 A a 250 V AC). La oferta incluye elementos con cables integrados, pines para montaje en PCB, para soldar y adaptados para conectores planos.
Microinterruptores SNAP ACTION
Interruptores de sensores
El bajo perfil del interruptor SMD permite la miniaturización de la estructura.
Los interruptores de sensor se utilizan para detectar la posición de los componentes mecánicos. En algunos casos, pueden funcionar como finales de carrera, pero su propósito principal es permitir el control de dispositivos – detectar el cierre/apertura de puertas y bandejas, determinar la ubicación de objetos, poner a cero la posición de los carros sobre rieles o contar revoluciones. Debido a su función, tienen varias características. En primer lugar, requieren muy poca fuerza para funcionar. También están disponibles en muchos formatos y orientaciones diferentes. En términos de parámetros eléctricos, los interruptores sensores se caracterizan por una baja capacidad de carga máxima de contacto, debido a que este tipo de elementos no se utilizan para controlar cargas directamente, sino que transmiten señales binarias a microcontroladores y otros sistemas digitales. En el caso de los productos Panasonic, casi todos los interruptores de esta categoría han sido adaptados a voltajes de 5V y corrientes máximas de 0,01A. También vale la pena señalar que estos elementos fueron hechos para dispositivos compactos y precisos y generalmente tienen terminales para montaje en superficie.
Interruptores estándar
Los interruptores "estándar" son elementos típicos destinados a la construcción de teclados de panel y elementos similares de interfaz de usuario. Normalmente, estos componentes se montan en una PCB (disponible en versiones THT y SMD) en un sistema matricial o se conectan directamente a multiplexores o incluso a entradas de un sistema de control, por ejemplo, un microcontrolador. Están disponibles en versiones equipadas de fábrica con pulsador y con pasadores cuadrados para el montaje de la llave, gracias a las cuales la construcción del panel estético es sencilla y puede realizarse a máquina. Los interruptores están disponibles en variantes mono- y biestable, con contactos en la configuración SPDT y DPDT adaptados a cargas de hasta 0,2 A y 14 V, por lo que se pueden utilizar para controlar dispositivos. sólo a través de sistemas semiconductores, sino también de relés.
Interruptor estándar con llave integrada.
Interruptores de palanca
Los interruptores de palanca se utilizan en dispositivos eléctricos desde hace más de un siglo. Esta "longevidad" se debe al hecho de que sus supuestos de diseño permiten el uso de contactos con diferentes (incluso muy altas) capacidades de carga, en varias configuraciones, incluso con varias posiciones estables. Además: se protegen fácilmente contra la influencia de factores ambientales, obteniendo un alto grado de protección, que, junto con la resistencia mecánica, se traduce en una durabilidad excepcional. También es importante que el mecanismo del interruptor proporcione una señal táctil clara sobre el cambio de posición; es por eso que estos elementos se utilizan a menudo en dispositivos cuyo funcionamiento está asociado con un nivel significativo de ruido, por ejemplo, pesados y ruidosos. máquinas industriales, aviones etc.
En la categoría de interruptores de palanca, además de los elementos electromecánicos, también se pueden adquirir accesorios originales suministrados por Panasonic, que incluyen etiquetas de descripción y capuchónes. Estos últimos se atornillan a la brida del interruptor, desde la parte frontal del panel, lo que evita la entrada de polvo y humedad al cuerpo. De hecho, permiten alcanzar una clase de estanqueidad IP67, es decir, una resistencia uniforme a los chorros de agua a presión o a la inmersión total (hay que tener en cuenta que la parte trasera de la carcasa queda desprotegida).
En cuanto a los interruptores de palanca, Panasonic ofrece una amplia gama de estos productos. Están equipados con contactos resistentes (aleación de plata) en configuraciones desde SPST hasta sistemas más complejos como 4P3T. Pueden tener 1, 2 o 3 posiciones estables. Es importante destacar que los productos pueden servir con éxito como interruptores de dispositivos principales o elementos de control, porque la capacidad de carga de los contactos alcanza hasta 15 A con una tensión de red de 250 V AC (modelos seleccionados). Los cables se conectan a los terminales mediante soldadura, colocándolos en un terminal de tornillo o mediante conectores planos.
