Diodos Schottky de SMC Diodes
Diodos Schottky de SMC Diodes
Diodos Schottky de SMC Diodes
TME ha introducido en su catálogo una gama de diodos Schottky en una pequeña caja SMB para montaje en superficie (SMT) . Estos elementos se caracterizan por una corriente de conducción máxima de hasta 1A y forman parte de la oferta de la empresa especializada SMC Diodes.
Los diodos Schottky (o diodos Schottky) fueron inventados por un físico alemán que fue el primero en desarrollar un diodo basado en una unión metal-semiconductor. Este diodo demostró tener muchas ventajas importantes. La más importante es la baja tensión en estado conductor - en el caso de los productos expuestos, puede ser de un máximo de 350mV (a 1A de corriente, según el modelo). Este valor es la mitad del de los diodos de unión P- estándar. Además, la pequeña capacitancia de la unión (menos de 390pF) permite al diodo conmutar mucho más rápidamente y operar con señales de mayor frecuencia que las soluciones sólo de silicio.

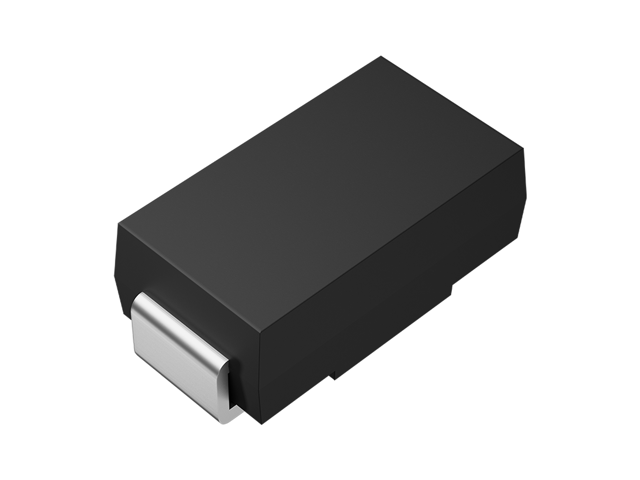

Diodo rectificador Schottky: 10BQ015TR-SMC
Los diodos de este tipo se utilizan en diversos tipos de fuentes de alimentación, inversores y convertidores de tensión, como protección contra la inversión de polaridad, para atenuar los picos de tensión en contactos o inductancias y para optimizar las señales de alta frecuencia.
| Características | |
|---|---|
| Tipo de diodo: | Rectificador Schottky |
| Montaje: | SMD |
| Máx. tensión inversa*: | 25...100V |
| Corriente de conducción: | 1A |
| Estructura del semiconductor: | Diodo simple |
| Capacitancia*: | 42...390pF |
| Tensión máxima de conducción*: | 350...890mV |
| Tipo de carcasa: | SMB |
| Tipo de embalaje: | Rollo, cinta |
| Corriente de fuga*: | de 100 µA a 1mA |
| Máxima corriente de impulso*: | 30...50A |
