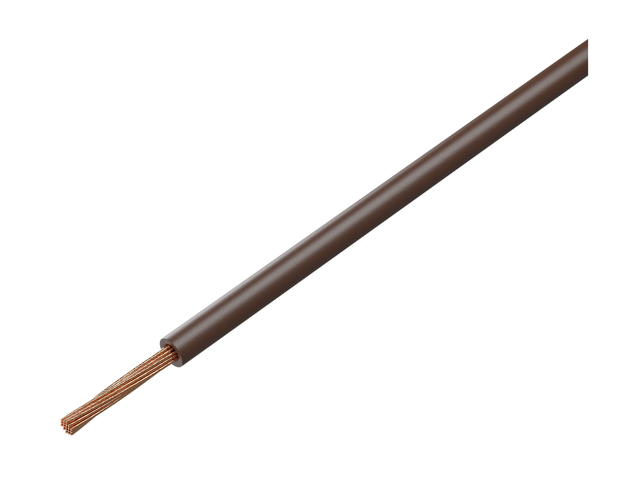

Cables de montaje BQ Cable
Cables de montaje BQ Cable
Cables de montaje BQ Cable
Las soluciones técnicas en nuestros coches son cada vez más avanzadas. El número de diferentes tipos de sistemas que aumentan la seguridad, mejoran el confort de conducción y facilitan la conducción es cada vez mayor. Sin embargo, es difícil imaginar el funcionamiento de los ordenadores de a bordo o de todo tipo de sensores y cámaras sin una instalación eléctrica fiable. Este último, en cambio, se basa en cables, y BQ Cable es especialista en ofrecer una amplia gama de cableado.
- Requisitos para la instalación del coche
- Tipos de cables en el coche
- Códigos de colores de cables
- Selección de cables de automoción
Las condiciones de trabajo dañinas de los cables requieren calidad comprobada
Los cables utilizados en las instalaciones de automoción están expuestos a muchos factores externos desfavorables. Uno de los más importantes es la temperatura ambiente. En el verano, muchas partes del automóvil se calientan con el sol y el funcionamiento del motor en sí mismo también puede elevar la temperatura. En invierno, en cambio, los cables están expuestos a las heladas y a los descensos bruscos de temperatura cuando el motor deja de funcionar. Otro desafío es la exposición a daños mecánicos y varios tipos de vibraciones que requieren cierta resistencia y fuerza. También es importante recordar la exposición de los cables a sustancias nocivas como grasas o aceites, pero también al agua corriente.
Por lo tanto, como puede ver, las instalaciones de automóviles requieren el uso de cables apropiados con parámetros muy altos. Los cables para automóviles FLRY se utilizan para realizar conexiones permanentes y elementos de haces de cables. También puede encontrar cables marcados como FLRYW. BQ Cable ofrece una amplia cartera de productos de este tipo.
Cables de automoción BQ Cable en TME
Marcas de cables automotrices
El símbolo FL significa que los cables deben utilizarse para la parte de baja tensión de la instalación. El símbolo R denota un cable caracterizado por un espesor reducido del aislamiento exterior. El último símbolo en la marca - Y - describe el material del aislamiento del cable, en este caso es PVC. El símbolo YW significa que el aislamiento está hecho de cloruro de polivinilo resistente al calor.
Cables FLRY-A y FLRY-B de BQ Cable
BQ-Cable ofrece dos tipos de cables: FLRY-A y FLRY-B. Los cables con el símbolo A están hechos de alambres trenzados regularmente. La marca B indica que los hilos se torcieron de manera irregular, utilizando una mayor cantidad de alambres más delgados que en la versión A. Esta solución hace que los cables FLRY-B sean más flexibles y con un radio mínimo de curvatura más pequeño, lo que es importante a la hora de colocar la instalación en el vehículo.
Códigos de color de cables de automoción
No en vano, los cables eléctricos tienen diferentes colores de aislamiento. Como ya se mencionó, los automóviles modernos están entrelazados con cientos de metros de varios tipos de cables. El marcado apropiado con colores permite su fácil reconocimiento y organización en paquetes. Además, el cumplimiento de estas marcas garantiza la seguridad tanto durante la primera instalación como durante su funcionamiento y reparaciones posteriores. En Europa, se utilizan códigos de colores específicos:
- marrón o negro – cable de fase,
- azul – cable neutro,
- amarillo/verde – cable de protección PE,
- rojo – cable de alimentación de DC "+",
- negro o azul – cable de alimentación de DC "-".
En el catálogo de TME puede encontrar cables en 25 colores de aislamiento, lo que sin duda facilitará el agrupamiento y marcaje de instalaciones.
Características de los cables BQ Cable
Los cables que ofrece BQ Cable tienen 1 núcleo con diferente sección. En el caso de los cables FLRY-A, puede elegir entre un rango de 0,22 a 2,5 mm2. Por otro lado, los cables FLRY-B tienen un rango de sección transversal de 0,35 a 35 mm2.
Todos los cables de BQ-Cable cumplen los requisitos del reglamento REACH y la directiva RoHS. Se pueden utilizar en entornos donde la temperatura ambiente se encuentre entre -40 °C y 105 °C. La tensión nominal de los cables es de 60V.
