Las aplicaciones en el campo de la electrónica digital, independientemente de que sean dispositivos de consumo o industriales, pertenecen cada vez más a la "Internet de las cosas” (IoT, Internet of Things), y por lo tanto requieren una conectividad constante a la red. Incluso si no se conectan a Internet directamente, a través de WiFi, a menudo utilizan otros métodos de transmisión de datos inalámbricos (por ejemplo, el protocolo ZigBee). La conectividad inalámbrica también es necesaria en el caso de los dispositivos que adquieren información sobre la ubicación geográfica mediante sistemas de geoposición por satélite.
En cada uno de los casos mencionados el circuito requiere una antena especializada para obtener resultados óptimos de recepción/transmisión. Como la gran mayoría de las tecnologías de comunicación modernas se basan en frecuencias de radio muy altas (UHF y SHF) , los radiadores se pueden miniaturizar. Sin embargo, los componentes deben ser de alta precisión y un diseño minuciosamente probado. A continuación, presentamos dichas soluciones Ethertronics/Kyocera AVX. La empresa se creó mediante la combinación de varios ingenieros y marcas reconocidos y de confianza. Sus productos permiten la transmisión y recepción de datos utilizando muchos estándares, como LTE, 5G, WiFi, Bluetooth, Zigbee, NB-IoT, LTE-M, LoRa, ISM, GNSS, V2X o UWB.
Comunicación mediante Bluetooth/WiFi/ZigBee
Las aplicaciones que están diseñadas para ser compatibles con dispositivos populares como tabletas, computadoras o accesorios HID suelen estar equipadas con módulos de comunicación WiFi o Bluetooth. La oferta de TME incluye antenas en miniatura, principalmente destinadas a montaje en superficie, que asegurarán parámetros de transmisión óptimos manteniendo un tamaño compacto de todo el circuito. Debido a la frecuencia de funcionamiento, estas antenas también serán compatibles con los módulos ZigBee, que es un protocolo que ahorra energía y es relativamente fácil de implementar y que suelen utilizar los sistemas de microprocesadores.
| Símbolo | Beneficio energético | Dimensiones | Montaje/conector |
|---|---|---|---|
| [dBi] | [mm] | ||
| M830520 | 1 | 8x3x1,3 | SMD |
| 1000146 | 1,5 | 17,85x6,9x4,3 | SMD |

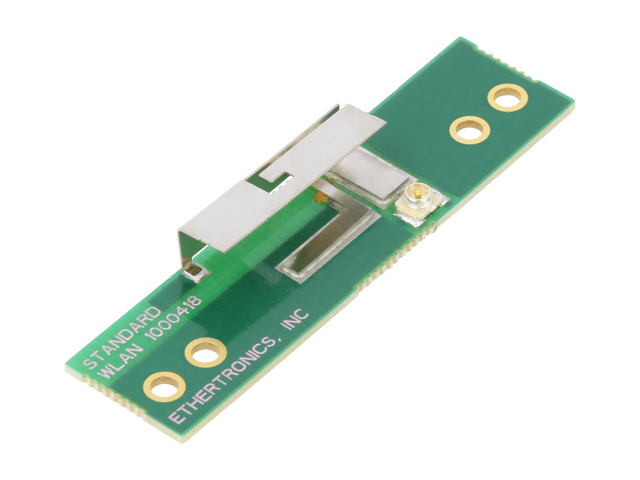

| 1000418 | 4 | 45x11,3x5,1 | PCB |
| 1001013 | 2,6 | 15x3,2x3,3 | SMD |
| 1002295 | 4,4 | 16,1x15,7x10,55 | SMD |
| M310220 | 1,7 | 3x1,5x1,08 | SMD |
| 1001388 | 3,5 | 8,75x4,05x2,01 | SMD |
| 1001312-01 | 1,88 | 55x25x26 | SMA (placa de expansión) |
| M310220-01 | 1,7 | 60x40x30 | SMA (placa de expansión) |
| M830520-01 | 1 | 80x40x36 | SMA (placa de expansión) |
Sistemas de geoposicionamiento GPS, BEIDOU, Galileo, GLONASS
Si bien el GPS es la señal más popular para el posicionamiento geográfico, en las últimas décadas se han desarrollado varias tecnologías competidoras que se están volviendo cada vez más populares. Estos son el sistema BEIDU chino, el Galileo europeo y el GLONASS ruso (ГЛОНАСС). Como estas soluciones se basan en señales con parámetros similares, Ethertronics/Kyocera AVX ofrece antenas universales y específicas del sistema.
| Símbolo | Beneficio energético | Dimensiones | Montaje/conector |
|---|---|---|---|
| [dBi] | [mm] | ||
| 1001039 | 5,3dBi | 25x25x4,5 | THT |
| 1004138 | 1dBi | 13x13x6,8 | IPEX |
| M830120 | 1,92dBi | 8x3x1,33 | SMD |
| M830120-01 | 1,92dBi | 80x40x37 | SMA (placa de expansión) |
Transmisión por redes GSM, LTE
En sistemas móviles, además de alarma o aislados (como sensores atmosféricos/meteorológicos), se suele utilizar la posibilidad de transmisión de datos a través de la red celular. El catálogo de TME incluye antenas en miniatura (conectadas con conectores MMCX) así como radiadores externos mediante enchufes SMA. Se han adaptado a las bandas más utilizadas, es decir aprox. 690-960MHz, 1710-2200MHz y 2500-2700MHz.
| Símbolo | Beneficio energético | Dimensiones | Montaje/conector |
|---|---|---|---|
| [dBi] | [mm] | ||
| 1002289 | 2,9 o 4,3 | 53,6x25,1x0,2 | en cinta (U.FL) |
| 1003657 | 3,2 | 104x22x4,2 | MMCX |
| 1004112-C003 | 4,5 | 218,2x27,2x13,8 | angular, atornillable, vertical |
| P822601-01 | 4,4 | 140x50 | SMA (placa de expansión) |
Antenas ISM
En el caso de dispositivos que requieren transmisión inalámbrica de mensajes simples a distancias cortas, la solución más económica y popular son módulos ISM funcionando, entre otros, a frecuencias alrededor de 868MHz y 915MHz. Las antenas cerámicas Ethertronics/Kyocera AVX le permiten establecer una comunicación estable en estas bandas manteniendo las dimensiones compactas del dispositivo. Como en el caso de los productos descritos anteriormente, también aquí nuestros clientes pueden adquirir placas de expansión que facilitan la implementación de una antena SMD compacta con fines de prototipo. Estos son circuitos de PCB equipados de fábrica con una antena y un conector SMA.
| Símbolo | Beneficio energético | Dimensiones | Montaje/conector |
|---|---|---|---|
| [dBi] | [mm] | ||
| M620720 | 0,75 | 6x2x1,08 | SMD |
| M620720-01 | 0,75 | 100x40x50 | SMA (placa de expansión) |
Antenas multibanda/multifunción
La última familia de productos de nuestra oferta son las antenas multibanda Ethertronics/Kyocera AVX. Estos artículos constan de varias antenas encerradas en una carcasa sellada. Es una solución diseñada para aplicaciones en vehículos de carretera y ferroviarios, proyectos móviles y equipos para exteriores. Cada antena tiene su propio cable marcado y transparente terminado con un enchufe SMA. La mayoría de las carcasas son a prueba de polvo e impermeables (también IPX7).
Antenas multibanda/multifunción
| Símbolo | Destino | Dimensiones |
|---|---|---|
| [mm] | ||
| X1005243LGA2SA10A1 | GLONASS, GNSS, GPS, GSM, LTE | 51,4x10,5 |
| X1005244LWA3SX10A2 | GNSS, GPS, GSM, LTE, WiFi | 136,2x72,4x12,7 |
| X1005245LSA3SA10A2 | GLONASS, GNSS, GPS, GSM, LTE | 136,2x72,4x12,7 |
| X10052464GA1SA10A1 | LTE (diferentes rangos) | 105,1x30,1x6,7 |
| X1005247GNA1SA10A1 | GNSS, GPS | 44x35,2x14,5 |
| X1005248GDA2SA10A2 | DSRC, GNSS, GPS | 55x55x20 |
| X1005249LGA2SA10A2 | GLONASS, GNSS, GPS, GSM, LTE | 55x55x20 |
| X1005323W3A1SA10A1 | WiFi (2,4GHz i 5GHz) | 105,1x30,1x6,7 |
| X1005324LWS5SX10A2 | GNSS, GPS, GSM, LTE, WiFi | 141,98x63,5 |
