Todo sobre señalizadores

Todo sobre señalizadores

Los señalizadores y los sistemas de señalización se utilizan para emitir mensajes sencillos sobre el funcionamiento del parque de máquinas, líneas de producción o dispositivos industriales individuales. Es difícil imaginar una planta industrial que funcione correctamente sin un sistema adecuado de comunicación óptica y acústica de bajo nivel.

En este artículo conocerá:

• que dice la ley sobre la señalización industrial,
• cuales son los tipos de señalizadores,
• como se realiza el control de la señalización.

Señalización industrial y la ley

La señalización industrial y su marco se define con precisión en la legislación nacional. A su luz, tanto los productores como los usuarios de máquinas industriales están obligados a utilizar elementos de señalización. Deben proporcionar señales de advertencia fiables (sonoras u ópticas) en situaciones de peligro para la salud y la vida de las personas cercanas a las máquinas, en caso de averías y defectos, así como para informar sobre el estado de funcionamiento de la máquina. Los mensajes emitidos deben ser claramente visibles e inequívocos.

Las directivas nacionales generalmente definen los tipos de señales ópticas y de audio que son apropiadas para transmitir información específica. Por este motivo, las columnas de señalización y otros dispositivos de señalización están adaptados a las normas nacionales.

Cada dispositivo de señalización en el lugar de trabajo debe instalarse de tal manera que la información sobre el peligro sea visible desde cualquier parte del sistema. Este requisito a menudo conduce a la necesidad de lámparas de señal adicionales.

Las normas nacionales también regulan situaciones en las que se utilizan señales de alarma y advertencia en la línea de producción o en la máquina. En este caso y en el caso de que los empleados no puedan ver las señales de advertencia (p.ej., debido al trabajo en gafas de seguridad con filtro o máscara de soldadura), la señal de peligro debe generar el doble de intensidad que la señal de advertencia.

Los colores de las columnas de señalización y de los dispositivos de señalización están estrictamente definidos. Es posible una desviación del estándar, pero solo para mensajes informativos de acuerdo con los procedimientos de la compañía o del fabricante de la máquina.

¿Cuáles son los tipos de señalizadores?

En el mercado hay señalizadores ópticos, acústicos y óptico-acústicos. A continuación, se muestra la descripción de cada uno de ellos.

Señalizadores ópticos

Las lámparas y las columnas de señal (también llamadas torres de señal) se encuentran entre los señalizadores más utilizados. Tanto las lámparas como las columnas se pueden usar no solo como parte de la señalización industrial en las plantas de producción, sino también en la industria de la logística, el transporte, el deporte o las instalaciones públicas, por ejemplo, en los sistemas de control de acceso.

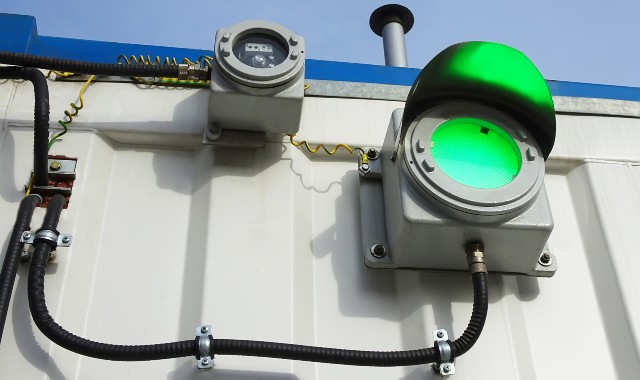

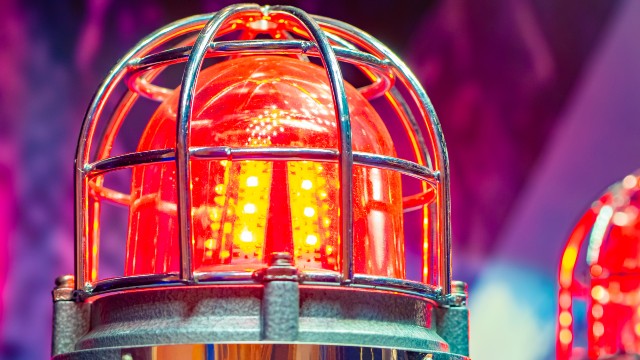

Los señalizadores en forma de lámparas de señalización, son dispositivos ópticos simples de advertencia, equipados con una fuente de luz suficientemente fuerte, con mayor frecuencia en forma de bombillas LED, halógenos o lámparas de xenón. Un ejemplo de tal solución puede ser un modelo

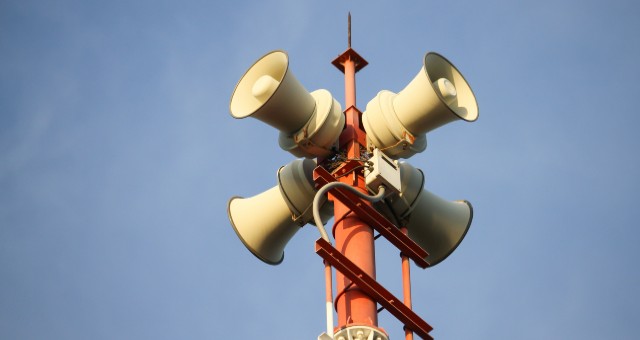

Las columnas de señalización compactas son soluciones listas con funcionalidades predefinidas. Un ejemplo de columna compacta funcional es el modelo Los señalizadores acústicos informan sobre un incidente mediante una señal acústica de intensidad y modulación apropiadas. El mensaje se puede emitir en varias formas, por ejemplo, timbre, sirena, señal continua o intermitente o campana. Se permiten sonidos de hasta 90 dB para sistemas de advertencia de uso general o incluso 130 dB cuando los sistemas de advertencia se implementan en las salas de producción y otras aplicaciones industriales. Un ejemplo sería un dispositivo de señalización acústica en forma de sirena WERMA 14015050.

Al elegir un dispositivo de señalización acústica, se debe prestar atención no solo a la intensidad del sonido emitido y la forma de su señalización, sino también, como en el caso de los dispositivos de señalización óptica, a la clase de estanqueidad y la temperatura de funcionamiento. Al elegir el dispositivo, la tensión de alimentación y el consumo de energía también son parámetros importantes.

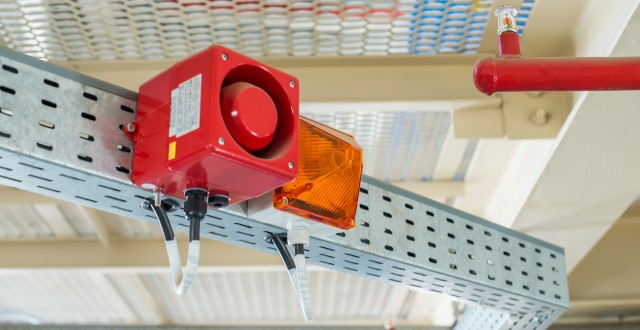

Señalizadores óptico-acústicos

Se utilizan en sistemas de señalización, instalaciones técnicas, industria y aplicaciones especiales para otras industrias que requieren el uso de doble señalización.

Los señalizadores óptico-acústicos están equipados con dos transductores (generalmente piezocerámicos) que permiten el funcionamiento independiente de la señal de sonido y la señal óptica.

¿Cómo se realiza el control de la señalización?

El control del módulo de señalización debe ser compatible con las salidas de control que tenemos a nuestra disposición en la aplicación o sistema de automatización dado.

Como estándar, el control analógico en la versión de resistencia o voltaje se implementa en las columnas de señalización. Los fabricantes utilizan el control digital en las soluciones más modernas (las señales de bajo voltaje con dos niveles lógicos se envían a las entradas de columna).

El control de dispositivos de señalización es una funcionalidad común implementada en casi todos los controladores de movimiento o controladores PLC, lo que hace que la instalación de columnas en líneas de producción sea simple y rápida.
