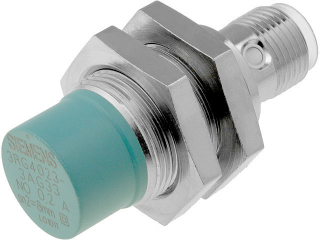

Selección de sensor inductivo - diferentes diámetros y salidas

Clase de estanquidad IP – parámetro importante del sensor sin contacto

La clase de estanquidad (International Protection Rating) describe la resistencia de la carcasa del dispositivo a factores externos de acuerdo con la norma IEC 60 529 (PN-EN 60 529). En la serie de caracteres (IP XX), el primer dígito define la protección contra objetos sólidos y táctiles, y el segundo es responsable del grado de penetración de agua dentro del dispositivo. Según el entorno y las condiciones de trabajo, el usuario selecciona el nivel de protección adecuado. En las condiciones de trabajo más pesadas, el dispositivo está más expuesto a factores externos, y el grado de protección se debe seleccionar para garantizar unas condiciones de trabajo óptimas del sensor. La clase de hermeticidad básica y más común es IP 67, que permite el funcionamiento seguro del dispositivo en condiciones de polvo (a prueba de polvo) y lo protege contra los efectos de una inmersión breve en el agua a una profundidad de no más de un metro. Al igual que con la elección de la clase de estanquidad, elegir el material correcto puede extender significativamente la vida útil del elemento. Conocer el modo y las condiciones de funcionamiento del sensor inductivo le permite seleccionar el material con las mejores propiedades coincidentes. Actualmente, los sensores más comunes son el acero inoxidable y el latón.

Tensión de alimentación del sensor

La tensión de alimentación determina el valor de voltaje necesario para el correcto funcionamiento del dispositivo. Los sensores inductivos se pueden suministrar con corriente continua (CC) o corriente alterna (CA). En función del diseño de la línea de proceso, el usuario selecciona el valor de voltaje.

Parámetro clave – rango de trabajo del sensor inductivo

El sensor de inducción a diferencia del sensor de contacto utiliza el rango para determinar la posición del objeto monitoreado. En la práctica, esta ventaja extiende la vida útil del elemento, eliminando los factores que ocurren cuando el sensor entra en contacto con el objeto. En secuencias tecnológicas, las distancias de los sensores a los objetos a menudo se miden en milímetros.

Configuración de salida del sensor

La configuración de salida se caracteriza por los tipos de salidas del sensor inductivo y, por lo tanto, el tipo de señal de salida. Los sensores inductivos pueden estar en versiones de dos, tres y cuatro cables. La más común es la versión de tres hilos. Consta de dos cables responsables de los potenciales de suministro y una señal binaria, unida al controlador. Para comprender la configuración de salida del sensor inductivo, se debe prestar atención al tipo de transistor bipolar utilizado por el dispositivo (transistor PNP - potencial positivo en la salida, transistor NPN - salida negativa en la salida). Según la configuración del transistor, se puede encender cuando se detecta un objeto (NO, normally open) o cuando el sensor no lo detecta (NC, normally close). Tipos de configuración de la señal de salida:

• PNP NO (el sensor atrae un alto potencial en la salida cuando el sensor detecta el objeto)

• PNP NC(el sensor atrae un alto potencial en la salida cuando el sensor no detecta el objeto)

• NPN NO(el sensor reduce el potencial bajo cuando el sensor detecta el objeto)

• NPN NC (el sensor atrae el bajo potencial a la salida, cuando el sensor no detecta el objeto)

Al sugerir la elección de la señal de salida, el usuario también tiene la opción de seleccionar un sensor – que envía una señal analógica (4-20 mA, 1-9 V).
