Qué fuente de alimentación de laboratorio elegir
- Fuentes de alimentación de laboratorio – cómo elegir la correcta
- Selección de una fuente de alimentación de laboratorio – cuestiones y criterios importantes
- Fuentes de alimentación de laboratorio de la oferta de TME
- Fuentes de alimentación de laboratorio para todos los presupuestos – de menos de 500 PLN netos
- Fuentes de alimentación de laboratorio para profesionales – entre 1.500 PLN y 5.000 PLN netos
- Fuentes de alimentación de gama alta – precios a partir de 7.000,00 PLN netos
Los puntos de servicio de equipos electrónicos, los institutos industriales y de investigación, los laboratorios escolares y de enseñanza, los laboratorios, en todas partes hay fuentes de alimentación de laboratorio – veces llamadas de talleres – son un elemento indispensable del equipo básico. Su sistemática es aparentemente compleja, pero después de una breve familiarización, le permite tomar una decisión eficiente con respecto a la selección de la fuente de alimentación adecuada a las necesidades individuales de cada usuario.
Fuentes de alimentación de laboratorio en TME
Fuentes de alimentación de laboratorio – cómo elegir la correcta
Las fuentes de alimentación de laboratorio son dispositivos que, una vez conectados a tensión alterna, la transforman en tensión continua estabilizada a la salida, y que al mismo tiempo permiten regular de forma permanente los parámetros más importantes de la fuente de alimentación (tensión, corriente). En pocas palabras, suministran corriente continua al dispositivo conectado con los parámetros establecidos por el usuario y, al mismo tiempo, actúan como filtro y estabilizador que protege el dispositivo. Se utilizan, entre otros al reparar dispositivos electrónicos, durante el montaje de componentes electrónicos y su calibración, o durante el trabajo relacionado con la prueba de prototipos o productos terminados. Sus compradores son, por tanto, la gran mayoría de electricistas e ingenieros electrónicos que forman parte de equipos de servicio o construcción e investigación, así como aficionados que realizan diversos proyectos en sus estudios. Son ellos quienes prueban el comportamiento de un determinado sistema o dispositivo en condiciones normales de funcionamiento, con voltaje y corriente óptimos, así como en condiciones que difieren de la norma de diversas formas, en las que se manifiestan determinadas características del dispositivo (subconjunto) y que permitan determinar, entre otros, el nivel de su seguridad.
La división de las fuentes de alimentación de laboratorio se puede llevar a cabo de acuerdo con varios criterios, que, en cierto sentido, son superponibles y crean mutuamente cualquier configuración. Los tres criterios de división más importantes, y por lo tanto dominantes, organizan esta categoría en:
- Fuentes de alimentación de un solo canal y fuentes de alimentación multicanal;
- Fuentes de alimentación programables y no programables;
- Fuentes de alimentación conmutadas y fuentes de alimentación lineales.
La capacidad de superponer estas divisiones significa que las configuraciones de "un canal, pulsos, programables" o "multicanal, lineales, no programables" pueden estar disponibles comercialmente. Lo más importante de todo esto es comprender el significado de la tipología de fuentes de alimentación de laboratorio mencionada anteriormente y seleccionar la solución óptima.
División de fuentes de alimentación de laboratorio según el número de receptores
La primera división significa que solo se puede conectar un receptor a la fuente de alimentación (fuente de alimentación de un solo canal) o más de uno – según el modelo, p.ej., dos, tres o cuatro receptores.
División de fuentes de alimentación de laboratorio según los parámetros operativos
La segunda división describe el método de controlar e influir en los parámetros durante el funcionamiento del dispositivo. Las fuentes de alimentación no programables normalmente solo ofrecen la posibilidad de configurar el voltaje y la corriente de forma "manual" y determinar el funcionamiento modo (corriente/voltaje). Después de estos ajustes, el trabajo procede de manera fija. Para cambiar los parámetros, el usuario debe intervenir y realizar nuevos ajustes con las perillas o botones apropiados. Por el contrario, las fuentes de alimentación de laboratorio programables son dispositivos especializados, equipados con software junto con una aplicación informática adecuada (generalmente con indicadores LED y un panel de control complejo con una pantalla LCD), gracias a los cuales el usuario puede cambiar los parámetros de potencia "sobre la marcha" o introducir una secuencia completa de diferentes comportamientos no estándar del sistema de energía. La información se intercambia con una computadora a través de protocolos como Puertos USB o RS232/RS485. La memoria de las fuentes de alimentación programables permite, por regla general, almacenar muchas variantes de varias secuencias, incluso las muy complejas, lo que es útil p. ej. equipos de centros de investigación y desarrollo, probando el comportamiento de los prototipos en todas las situaciones, tanto normales como extremadamente inusuales.
Clasificación de fuentes de alimentación de laboratorio según la forma de conversión de corriente
La última división de fuentes de alimentación de laboratorio se basó en la forma en que convierten CA en CC. Las fuentes de alimentación lineales son dispositivos transformadores clásicos, bastante grandes y pesados, en los que se rectifica la tensión de entrada sinusoidal reducida (de ahí el nombre de estas fuentes de alimentación), y luego, después del filtrado, se alimenta a las salidas de acuerdo con el conjunto o programado. valor. Las fuentes de alimentación conmutadas son mucho más ligeras, ya que someten la tensión a dos procesos de rectificación (una en la entrada, sin bajarla, y otra en la salida), pero entre ellas siguen realizando el llamado codificación, que para simplificar significa convertir la señal a una forma de pulso con una frecuencia de 60 kHz y alimentarla a un transformador muy pequeño. En la práctica, las principales diferencias entre las fuentes de alimentación lineales y las fuentes de alimentación conmutadas son las siguientes:
| Fuentes de alimentación lineales: | Fuentes de alimentación conmutadas: |
|---|---|
| ✓ grandes y pesadas, | ✓ son compactas y ligeras, |
| ✓ su eficiencia oscila alrededor del valor del 50% (grandes pérdidas en forma de energía térmica), | ✓ cuentan con un nivel de eficiencia ~90% |
| ✓ a menudo necesitan grandes radiadores, | ✓ manejan una amplia gama de potencia, voltaje y corriente, |
| ✓ tienen un diseño simple, | ✓ son resistentes a caídas de tensión cortas y perturbaciones de la red, |
| ✓ generar poco ruido y ondulación en las salidas, | ✓ a menudo provocan un funcionamiento inestable de los receptores conectados, |
| ✓ funcionan con una potencia, voltaje y corriente más bajos en comparación con las conmutados, | ✓ generar mucho ruido y ondulación, |
| ✓ generalmente cuestan menos que las conmutadas. | ✓ su diseño es muy complicado, lo que resulta en un precio bastante alto. |
Selección de una fuente de alimentación de laboratorio – cuestiones y criterios importantes
Hay muchos modelos de fuentes de alimentación de laboratorio en el mercado de la oferta de fabricantes grandes y de renombre y de marcas más pequeñas y especializadas. Al buscar la mejor solución, vale la pena seguir primero nuestras necesidades y el propósito de la fuente de alimentación. Vale la pena hacerse algunas preguntas simples:
- ¿Qué rango de voltaje de CC se necesita para los proyectos planificados? ¿Debe ser 0-5V, 0-12V, 0-15V, 0-30V o incluso 0-60V o más?
La práctica indica que el rango de 0-15V es suficiente en la gran mayoría de aplicaciones. - ¿Qué corriente máxima de salida será suficiente?
Este parámetro es fácil de determinar a partir de la fórmula para la eficiencia de corriente: POTENCIA = Voltaje (V) x Corriente (A). - ¿Es la calidad y estabilidad de la energía suministrada al sistema probado y la repetitividad de la secuencia importante o incluso requerida?
Si es así, vale la pena prestar atención a las fuentes de alimentación lineales programables. - ¿La seguridad de los dispositivos probados una prioridad?
Si la respuesta es afirmativa, considere solo aquellos modelos de fuente de alimentación con protección contra sobrecarga, sobretensión y térmica. - ¿El trabajo implicará la utilización de varios sistemas simultáneamente, cada uno con diferentes requisitos de voltaje?
Si es así, entonces hay fuentes de alimentación multicanal (3-4 canales y reserva de energía adecuada).
Además de lo anterior, también vale la pena analizar los temas que a menudo se consideran prosaicos, pero que de hecho pueden resultar cruciales. Es, entre otros, o la cantidad de espacio disponible en el taller que se puede destinar a la fuente de alimentación, así como su peso máximo. El tamaño del presupuesto a su disposición también será importante. La reputación del fabricante y la disponibilidad del servicio en las inmediaciones también pueden ser importantes. No es difícil imaginar una situación en la que se deba reparar la fuente de alimentación defectuosa, y esta se encuentra en el otro lado del mundo.
La selección de una fuente de alimentación de laboratorio es un asunto muy individual y es difícil proponer una solución universal. Además de las respuestas a las preguntas anteriores, también vale la pena utilizar un motor de comparación que te permitirá seleccionar modelos con los parámetros más deseados.
Fuentes de alimentación de laboratorio de la oferta de TME
TME ofrece varios cientos de modelos de diversas fuentes de alimentación de laboratorio, que provienen de fabricantes reconocidos y de renombre y que se han agrupado en tres categorías básicas:
- Fuentes de alimentación de 1 canal, entre los cuales cuatro modelos son fuentes de alimentación programables, los otros son soluciones clásicas sin estas opciones;
- Fuentes de alimentación multicanal - todas son fuentes de alimentación no programables;
- Fuentes de alimentación programables - el usuario puede elegir entre modelos monocanal - y multicanal de muchos fabricantes diferentes.
Dentro de cada una de las categorías mencionadas, los clientes encontrarán modelos a un precio muy atractivo, versión económica, dedicados a aplicaciones sencillas, por ejemplo, para principiantes en electrónica, modelos para usuarios profesionales que conocen muy bien sus necesidades y están dispuestos a gastar un precio ligeramente superior. cantidad en una fuente de alimentación, así como modelos de fuentes de alimentación del más alto precio y estante de calidad, que se pueden llamar productos de clase "premium". La siguiente lista es una descripción general de las propuestas seleccionadas dentro de cada una de las tres categorías.
Fuentes de alimentación de laboratorio para todos los presupuestos – de menos de 500 PLN netos
Dentro de las fuentes de alimentación programables en este rango de precios, la fuente de alimentación AX-3005PQ la marca AXIOMET es una propuesta interesante, que además de equipamiento de medida y laboratorio para la industria, talleres y puntos de servicio, también ofrece toda una gama de accesorios de medida ampliando la funcionalidad de sus productos. La fuente de alimentación de un solo canal AX-3005PQ permite la lectura simultánea de voltaje y corriente, un ajuste suave de ambos parámetros y el funcionamiento en el modo de estabilización de corriente o voltaje. Este equipo, que pesa casi 6,0 kg, incluye software, un cable de alimentación y un cable USB, y sus parámetros básicos se presentan en la siguiente tabla.

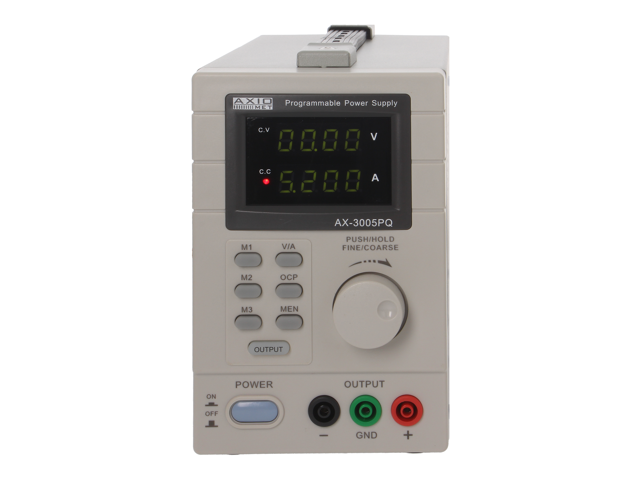

Fuente de alimentación de laboratorio AX-3005PQ
| Características: | |
|---|---|
| Tipo de fuente de alimentación | programable de laboratorio |
| Tipo de fuente de alimentación | monocanal, lineal |
| Tipo de pantalla utilizada | LED x 2, 4 dígitos |
| Tensión de salida | 0 ~ 30V DC |
| Corriente de salida | 0 ~ 5A |
| Resolución de la tensión de salida | 10mV |
| Resolución de corriente de salida | 1mA |
| Estabilización de corriente | ≤0,1% + 3mA |
| Estabilización de voltaje | ≤0,01% + 3mV |
| Interfaz (conector) | USB |
| Protección | anti-sobrecarga |
| Fuente de alimentación | 220V 50Hz |
| Dimensiones | 115 x 190 x 240 mm |
| Ondulación y ruido por voltaje(regulado) | ≤2mVrms |
| Peso | 5,3 kg |
Como parte de la oferta de fuentes de alimentación monocanal no programables, reguladas, una de las propuestas más económicas es la fuente de alimentación P 6080A de la marca alemana PEAKTECH. Es un conocido fabricante de instrumentos de medición de clase económica estacionarios y portátiles. La mencionada fuente de alimentación P 6080A está equipada con una pantalla LCD retroiluminada y protección contra sobrecargas y co tocircuitos. El resto de parámetros del disp sitivo se presentan en la siguiente lista:

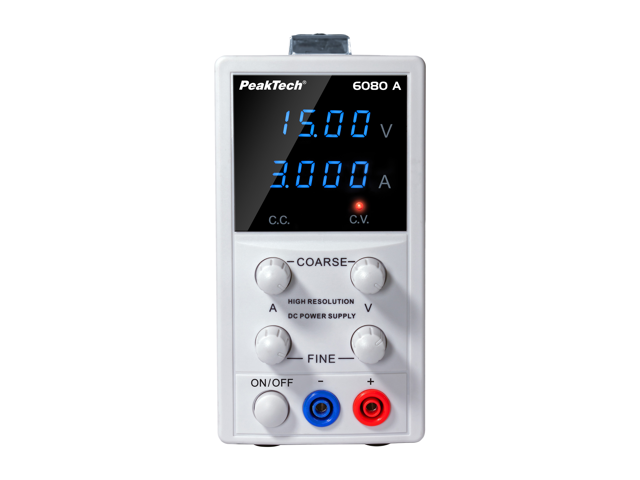

Fuente de alimentación de laboratorio PKT-P6080A
| Características: | |
|---|---|
| Tipo de fuente de alimentación | laboratorio, regulada |
| Tipo de fuente de alimentación | monocanal |
| Tipo de pantalla utilizada | LCD, retroiluminada |
| Número de canales | 1 |
| Corriente de salida | 0 ~ 3A |
| Tensión de salida | 0 ~ 5V DC |
| Precisión de la medición de voltaje DC | ±(0,5% + 5 dígitos) |
| Precisión de la medición de la corriente DC | ±(0,5% + 5 dígitos) |
| Estabilización de voltaje | ≤0,2% + 1mV |
| Estabilización de corriente | ≤0,2% + 3mA |
| Potencia máxima | 45W |
| Propiedades de los dispositivos de medición | precisos |
| Protección | contra sobrecarga y cortocircuito |
| Fuente de alimentación | 115/230V AC ±10%, 50/60Hz |
| Dimensiones | 95 x 160 x 225 mm |
| Temperatura pracy | 0 ~ 40°C |
| Ondulación y ruido por voltaje(regulada) | ≤0,5mVrms |
| Peso | 2 kg |
En el grupo económico de fuentes de alimentación multicanal y no programables, TME ofrece una fuente de alimentación de marca taiwanesa simple TWINTEX con marcación TP-1303, que está equipado con dos canales de salida, pantalla LED, pesa 5,0 kg. El dispositivo ofrece un ajuste aproximado y preciso de los valores V y A y permite su lectura simultánea. Los otros parámetros de hardware son los siguientes:

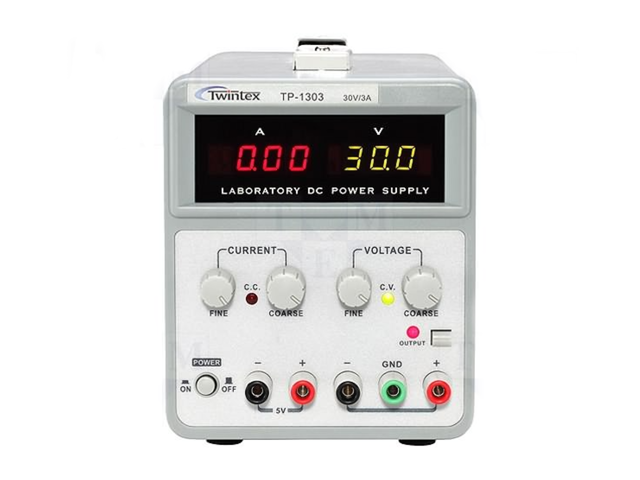

Fuente de alimentación de laboratorio TP-1303
| Características: | |
|---|---|
| Tipo de fuente de alimentación | laboratorio, no regulado |
| Tipo de pantalla utilizada | LED x2, 3 dígitos |
| Tipo de fuente de alimentación | lineal, multicanal |
| Número de canales | 2 |
| Corriente de salida | 0 ~3A |
| Tensión de salida2 | 5V DC |
| Corriente de salida 2 | 1A |
| Precisión de voltaje para salidas de tensión (no regulado) | ±1% |
| Estabilización de voltaje | ≤0,01% + 3mV |
| Estabilización de corriente | ≤0,2% + 3mA |
| Dimensiones | 160 x 130 x 310 mm |
| Fuente de alimentación | 110/220V, ±10%, 50/60Hz |
| Ondulación y ruido por voltaje (regulado) | ≤2mVrms |
| Ondulación y ruido por voltaje(no regulado) | ≤2mV |
| Tensión de salida | 0 ~ 30V DC |
| Peso | 4.7 kg |
Fuentes de alimentación de laboratorio para profesionales –entre 1.500 PLN y 5.000 PLN netos
En este rango de precios, el representante de las fuentes de alimentación de impulso monocanal está, entre otros, modelo SPS-1230 GW INSTEK de la marca GW Instek. Esta fuente de alimentación ofrece una muy alta precisión de configuración, funciona en el modo de estabilización de corriente o voltaje. El usuario puede seleccionar una tensión y un valor de corriente precisos o gruesos. Los datos exactos sobre los parámetros de su trabajo son los siguientes:

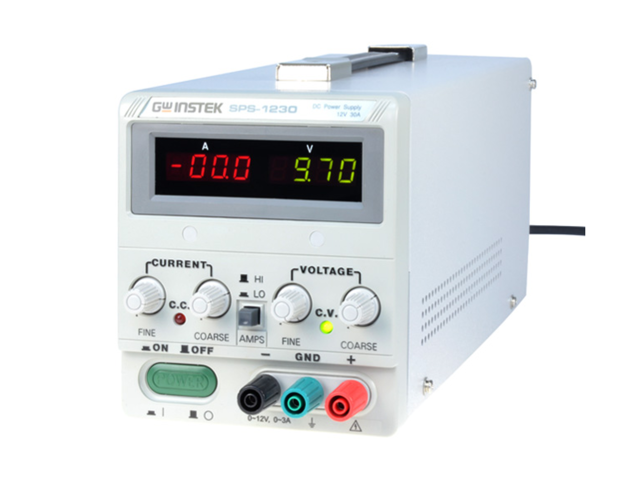

Fuente de alimentación de laboratorio SPS-1230
| Características: | |
|---|---|
| Tipo de fuente de alimentación | laboratorio |
| Tipo de fuente de alimentación | impulso, monocanal |
| Tipo de pantalla utilizada | LCD x2 |
| Número de canales | 1 |
| Corriente de salida | 0 ~ 30A |
| Resolución de la tensión de salida | 10mV |
| Resolución de corriente de salida | 100mA |
| Protección | anti-sobretensión |
| Versión de conector | EU |
| Fuente de alimentación | 115/230V AC ±15%, 50/60Hz |
| Dimensiones | 128x151x295mm |
| Peso | 3,2kg |
| Ondulación y ruido por voltaje(regulada) | ≤5mVrms |
| Tensión de salida | 0 ~ 12V DC |
Otro ejemplo es la fuente de alimentación lineal MATRIX de dos canales, más precisamente el modelo MPS-6005L-2. La empresa Shenzen Matrix Technology Inc. es un fabricante chino de equipos de medición. El modelo MPS-6005L-2 tiene protección contra sobrecarga y polaridad inversa, ofrece lectura simultánea de voltaje y corriente, permite un ajuste suave de ambos parámetros. Los datos técnicos detallados se presentan en la siguiente tabla:

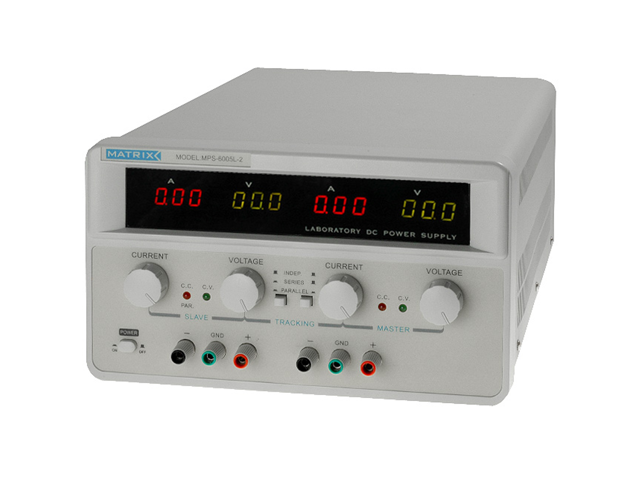

Fuente de alimentación de laboratorio MPS-6005L-2
| Características: | |
|---|---|
| Tipo de fuente de alimentación | laboratorio |
| Tipo de pantalla utilizada | LED x 4, 3.5 dígitos |
| Tipo de fuente de alimentación | lineal, multicanal |
| Número de canales | 2 |
| Tensión de salida | 0 ~ 60V DC |
| Corriente de salida | 0 ~ 5A |
| Tensión de salida2 | 0 ~ 60V DC |
| Corriente de salida 2 | 0 ~ 5 |
| Estabilización de voltaje | ≤0,01% + 5mV |
| Estabilización de corriente | ≤0,3% + 3mA |
| Dimensiones | 150 x 250 x 420 mm |
| Peso | 12,4kg |
| Fuente de alimentación | 110/230V 50/60Hz |
| Protección | anti-sobrecarga, contra polaridad inversa |
| Versión del conector | EU |
Fuentes de alimentación de gama alta – precios a partir de 7.000,00 PLN netos
Los productos de este rango de precios son obviamente productos para profesionales, que garantizan la máxima precisión y ofrecen un rico conjunto de funciones y una amplia gama de parámetros operativos. Una oferta interesante en el grupo de fuentes de alimentación programables "premium" es el modelo BK9833 monocanal de la marca americana B&K PRECISION. El dispositivo es una fuente de voltaje directo y alterno de alta potencia. La seguridad en el trabajo está garantizada por un conjunto completo de medidas de seguridad. En cuanto a la comunicación con el hardware, el usuario tiene a su disposición interfaces como USB, LAN, RS232 y GPIB. La memoria del dispositivo incluye 10 configuraciones que el usuario puede programar desde la computadora. Los parámetros básicos de la fuente de alimentación BK9833 son los siguientes:

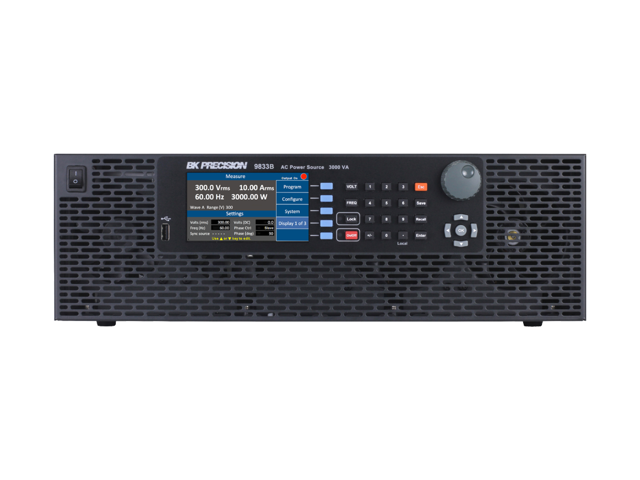

Fuente de alimentación de laboratorio BK9833B
| Características: | |
|---|---|
| Tipo de fuente de alimentación | laboratorio, programable |
| Tipo de fuente de alimentación | AC, monocanal |
| Tipo de pantalla utilizada | LCD 4,3" |
| Número de canales | 1 |
| Tensión de salida | 300V AC |
| Corriente de salida máx. | 30A |
| Potencia | 3kVA |
| Corriente de entrada | 20A |
| Resolución de la tensión de salida | 100mV |
| Resolución de corriente de salida | 10mA |
| Frecuencia | 0,045 ~ 1,2kHz |
| Protección | sobrecorriente, sobrecarga, sobretensión térmica |
| Fuente de alimentación | 190~250V AC, 47~63Hz |
| Dimensiones | 420 x 132 x 560mm |
| Peso netto | 24.0 kg |
Otro ejemplo es la fuente de alimentación monocanal con el símbolo 6812C de la marca americana KEYSIGHT TECHNOLOGIES. Es un producto destinado únicamente a uso profesional, que en este caso significa uso industrial. Esta fuente de alimentación lineal de 750 VA CA/CC bastante pesada (33 kg) ofrece una creación de formas de onda arbitrarias con análisis de voltaje y calidad de la energía. El rango de voltaje de salida de este modelo es 0-300V y 0-425V respectivamente para CA y CC (salida de 6.5A).

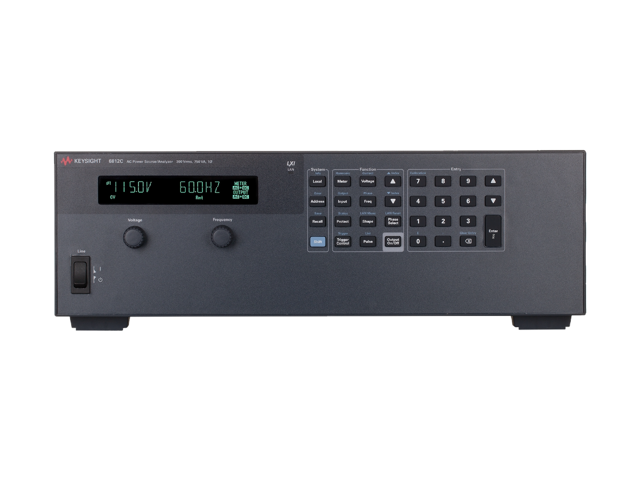

Fuente de alimentación de laboratorio 6812C
En el grupo de fuentes de alimentación multicanal del segmento premium, llama la atención el modelo QPX600D de la marca británica AIM-TTI. Se trata de una fuente de alimentación conmutada equipada con dos canales y una serie de protecciones, que permite el funcionamiento en modo de estabilización de tensión o corriente, controla de forma inteligente la refrigeración y dispone de una memoria interna donde se pueden guardar hasta 10 configuraciones individuales. En la siguiente tabla se puede encontrar una descripción detallada de la fuente de alimentación:

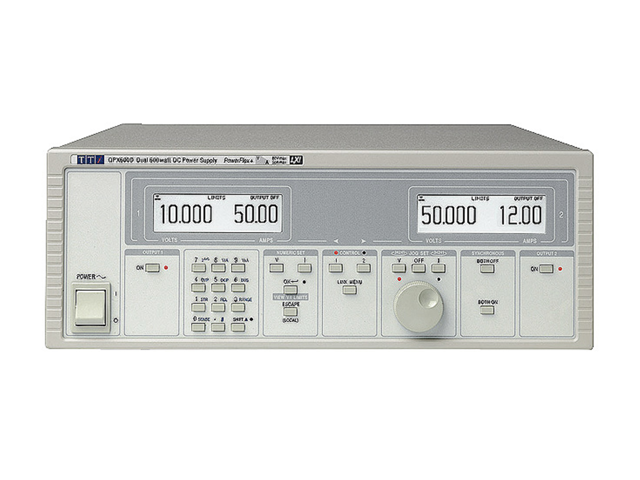

Fuente de alimentación de laboratorio QPX600D
| Características: | |
|---|---|
| Tipo de fuente de alimentación | impulso, multicanal |
| Tipo de pantalla utilizada | LCD x2, retroiluminada |
| Número de canales | 2 |
| Corriente de salida 1 | 0 ~ 50A |
| Corriente de salida 2 | 0 ~ 50A |
| Tensión de salida1 | 0 ~ 80V DC |
| Tensión de salida2 | 0 ~ 80V DC |
| Resolución de la tensión de salida | 0,001V |
| Resolución de corriente de salida | 0,01A |
| Factor de estabilización de voltaje con cambio de carga | ≤0,01% ± 5mV |
| Dimensiones | 130 x 356 x 413mm |
| Fuente de alimentación | 230V AC 50/60Hz |
| Equipamiento estándar | software |
| Protección | anti-sobrecarga, anti-sobretensión, contra polaridad inversa, térmica |
| Versión del conector | EU, UK |
| Serie del fabricante | QPX |
| Grado de contaminación | 2 |
| Ondulación y ruido por voltaje(regulable) | ≤7mVrms |
| Peso | 9.2 kg |
La lista anterior presenta solo una parte de la oferta de TME en el campo de las fuentes de alimentación de laboratorio. Hay varios cientos de artículos individuales en el catálogo y el motor de búsqueda preparado por la empresa en el sitio web es extremadamente fácil de navegar a través de esta maraña de productos. Al seleccionar los filtros adecuados, cada cliente puede reducir rápidamente el campo de búsqueda a varias docenas o una docena de elementos, entre los que hay un modelo de fuente de alimentación que se adapta perfectamente a las necesidades.
