Sintetizador de sonido con Arduino Uno? ¡Por qué no! Con el Arduino Make Your Uno Kit, puedes crear tu propio instrumento musical. Aprende cómo hacerlo rápida y fácilmente.

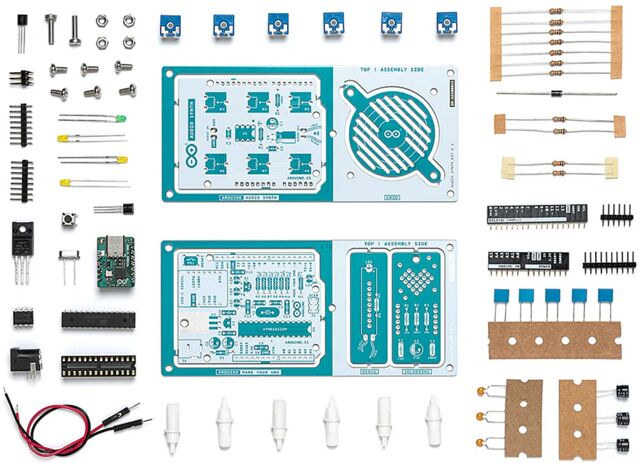

El hardware que necesitarás:
- 1x Make your UNO Kit de Arduino
- 1 x PCB ASX00045
- 1 x Resistor 100kOhm
- 1 x Resistor 10Ohm
- 1 x IC LM386
- 1 x Condensador 47nF
- 1 x Condensador electrolítico 47uF/25v
- 1 x Condensador electrolítico 220uF/25v
- 1 x Condensador 100nF
- 1 x Conector I/O de 6 pines
- 2 x Conector I/O de 8 pines
- 1 x Conector I/O de 10 pines
- 6 x Potenciómetros de 10kOhm
Paso 1:
Comienza insertando la resistencia de 100kOhm (marrón, negro, amarillo) en la ranura marcada como R1.
Luego, inserta la resistencia de 10 Ohm en la ranura R2.
Paso 2:
Toma el IC LM386N (el chip amplificador) e insértalo en la ranura U1. Asegúrate de que esté orientado correctamente alineando el semicírculo indentado del chip con la marca de semicírculo en la PCB. Una vez alineado, voltea la PCB y suelda el chip en su lugar.
Paso 3:
Toma el condensador amarillo de 47 nF, colócalo en C1 y suéldalo a la placa PCB.
Paso 4:
Este condensador está polarizado, por lo que debes identificar el lado negativo por la línea blanca o la pata más corta, y colocarlo en el orificio marcado con un '-'. Suéldalo a la placa y recorta las patas.
Paso 5:
Toma el condensador azul de 100 nF, colócalo en C3 y suéldalo a la placa.
Paso 6:
Ahora instala el condensador electrolítico más grande (220µF / 25V). Al igual que el más pequeño, está polarizado.
Identifica el lado negativo e insértalo en la PCB, dejando suficiente longitud en las patas para doblarlas después de soldar. Suelda, recorta las patas y luego dóblalas para que queden planas contra la PCB.
Paso 7:
Instala los potenciómetros, que actúan como resistencias variables con una resistencia máxima de 10kOhm, en las ranuras R3, R4, R5, R6, R7 y R8.
Colócalos, voltea la PCB y suelda cada uno en su lugar. Para facilitar el proceso, suelda cada potenciómetro antes de posicionar el siguiente.
Paso 8:
Retira la rejilla de la PCB y coloca el altavoz en la ranura donde estaba la rejilla anteriormente. Asegúrate de que los cables del altavoz pasen al otro lado.
Ahora vuelve a colocar la rejilla en la PCB principal con 2 tuercas más, sujetando el altavoz en su lugar.
Paso 9:
Suelda los cables del altavoz a las almohadillas de la PCB.
Paso 10:
Toma los pines que van en J1, J2, J3 y J4. Para facilitar el ensamblaje, inserta los pines en la placa UNO que montaste previamente, para mantener los pines rectos mientras los sueldas al escudo. Además, sujeta los pernos de distancia a ambas PCB para asegurarlas.
Paso 11:
Finalmente, inserta las perillas en los potenciómetros. Ahora, conecta un cable USB-C y sube el código al Arduino.
