El lugar que conecta todos los puntos de la instalación eléctrica y también se encarga de la seguridad, señalización y control del circuito es el cuadro eléctrico. Teniendo en cuenta todas estas funciones, el armario de control debe estar equipado con equipamiento de alta calidad. Realizado cuidadosamente y según la técnica, es un verdadero escaparate de todo electricista, garantizando al mismo tiempo plena seguridad a los usuarios.
En un armario eléctrico clásico encontraremos elementos eléctricos que se pueden categorizar según la siguiente clasificación: equipos de distribución, medida, señalización, protección y control.
Tareas de los componentes del armario eléctrico
Todos los cables eléctricos, que entran y salen del cuadro, cierran el flujo de corriente en un circuito completo, pasando por el equipo en cuestión. Esta es, por tanto, la primera función del cuadro: como su nombre indica, divide todas las zonas previamente diseñadas en circuitos eléctricos separados. ¿Por qué es esto tan importante? La respuesta es sencilla y la analizaremos utilizando el ejemplo de una casa unifamiliar. La primera y una de las más importantes razones es la capacidad de separar el circuito de iluminación, por ejemplo, de los enchufes eléctricos. Cuando queremos sustituir la lámpara por una nueva, apagamos el circuito eléctrico relacionado con la iluminación de una habitación concreta, para poder utilizar con seguridad el taladro conectado al enchufe que aún funciona. Además, el resto de la casa, si se encuentra en un perímetro separado, todavía tiene iluminación completa.
Otra tarea que realiza el cuadro es la función de medición. No se trata sólo de una simple medición de la cantidad de electricidad consumida, sino también de una gestión inteligente de la energía, monitorización remota y control de toda la instalación eléctrica en función de diversos parámetros, disponibles en soluciones más avanzadas.
El cuadro también incluye áreas encargadas de señalar la presencia o ausencia de voltaje en el circuito. Estos elementos suelen comunicarse con el usuario a través de señales luminosas del color adecuado.
Finalmente, uno de los elementos más reconocibles y asociados con los cuadros de distribución: la función de protección. No hace falta explicar a nadie lo importantes que son los elementos en toda instalación eléctrica para proteger al usuario contra los efectos de un cortocircuito eléctrico. Esto afecta tanto a la salud y la seguridad humanas como a la protección de todos los bienes. Un cortocircuito puede provocar una descarga eléctrica o un incendio. La protección contra cortocircuitos, sobrecargas y sobretensiones constituye un gran porcentaje de todos los elementos instalados en el cuadro.
También debes prestar atención al equipo de control. Permite el control automático de receptores de energía eléctrica, incluyendo: encendiendo o apagando temporalmente la alimentación de los receptores, controlando la iluminación crepuscular o gestionando la corriente que fluye.
Todas las funciones mencionadas son realizadas por varios dispositivos montados en el armario eléctrico. De su calidad, precisión y fiabilidad depende el correcto funcionamiento de toda la instalación. Por eso vale la pena echar un vistazo a los parámetros y características de los equipos modulares que ofrecen los principales fabricantes.
Equipos modulares – tipos y aplicaciones
Los equipos modulares son equipos en forma de elementos cúbicos de dimensiones estandarizadas que realizan funciones específicas en la instalación eléctrica. Las dimensiones de montaje iguales permiten que se instalen fácilmente en rieles DIN. La gran ventaja de introducir directrices uniformes para todas las soluciones de equipos modulares es que al instalar la gama incluso de varios fabricantes diferentes, todos cooperarán entre sí y crearán un todo coherente. El montaje y desmontaje extremadamente sencillo, así como la independencia de otros elementos separados del cuadro, permiten una fácil modificación y sustitución de todos los componentes instalados.
El catálogo de TME incluye equipos modulares de gigantes mundiales como Eaton, Siemens, Schneider, Hager y Legrand. Años de experiencia en la implementación de elementos cada vez más avanzados y refinados de equipos modulares han dificultado encontrar competencia para los líderes antes mencionados en esta industria.
1) Los disyuntores de corriente residual son algunos de los elementos más importantes y necesarios en toda caja eléctrica. El principio de funcionamiento de dicho módulo es apagar la alimentación cuando se produce el llamado corriente diferencial, es decir, la aparición de tensión, por ejemplo en la carcasa de un dispositivo eléctrico. Esta situación ocurre con mayor frecuencia como resultado de daños a la instalación eléctrica al destruir el aislamiento y transferir voltaje a los elementos metálicos de la carcasa. Esta situación supone un riesgo directo de descarga eléctrica o incendio. El dispositivo detecta a tiempo la diferencia de corriente entre el hilo de fase y el hilo neutro, cortando la tensión en la instalación.
Disyuntores diferenciales en el catálogo de TME

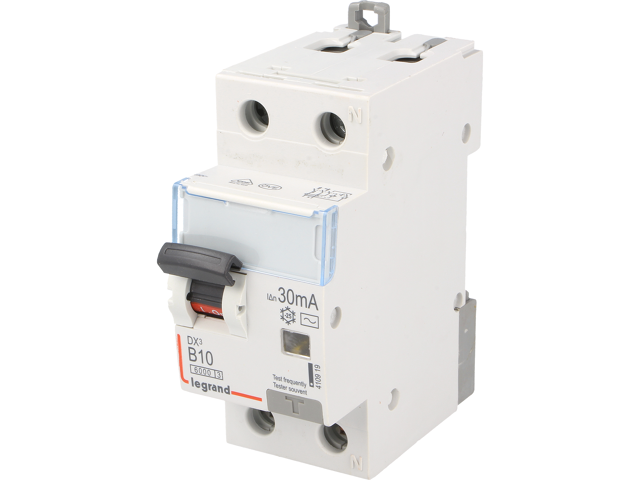

Un ejemplo de este tipo de disyuntor es el disyuntor de corriente residual de la empresa Legrand, con la marca del fabricante P 312 B10-30-AC DX.
El dispositivo está destinado a instalaciones de corriente alterna de 230V. La corriente nominal para esta solución es 10 A, la corriente residual es 30 mA y la sobrecorriente máxima que no debería dañar el módulo es 250 A. Según el fabricante, la durabilidad mecánica es de hasta 20.000 ciclos de uso, mientras que la durabilidad eléctrica también es de unos impresionantes 10.000 ciclos. La resistencia a cortocircuitos del modelo es de hasta 6000A. La elaboración estética y la atención a todos los detalles hacen que los productos Legrand sean definitivamente los mejores productos del mercado de electrodomésticos.
Disyuntor de sobrecorriente residual con una corriente residual de 30 mA
2) Los disyuntores en miniatura son responsables de proteger la instalación contra los efectos del flujo de corriente que excede su valor permitido. Esta protección también funcionará en caso de cortocircuito, lo que provocará el apagado automático. Los disyuntores se caracterizan por parámetros como el número de circuitos y polos de sobrecorriente y la corriente nominal. Una cuestión extremadamente importante son las características de tiempo/corriente del disyuntor, que determina en qué momento y con qué intensidad de corriente está la protección para cortar el suministro de energía.
Disyuntores en el catálogo de TME
Interruptor automático Eaton para riel DIN
Eaton Electric entre su amplia gama de equipos modulares, cuenta con disyuntores de sobreintensidad marcados CLS6-B10/3. Es una protección tripolar con una corriente nominal de 10A. La durabilidad mecánica es de hasta 8.000 ciclos de funcionamiento. La alta resistencia a los cortocircuitos permite un funcionamiento seguro incluso con una corriente de 6000 A. Los disyuntores de la serie CLS6 están equipados con indicadores ópticos de activación, que indican el estado de conmutación actual en verde o rojo. Según las especificaciones, la característica tiempo/corriente para este modelo se define como B, lo que significa que el disparo inmediato ocurre por encima de 3 a 5 veces la corriente nominal. Las soluciones de este tipo son perfectas para circuitos de enchufes o de iluminación en aplicaciones residenciales.
3) Los interruptores de motor, también comúnmente llamados térmicos, son dispositivos que protegen el motor eléctrico. Este tipo de protecciones se suelen utilizar en talleres o plantas industriales donde trabajamos con grandes motores eléctricos. Cuando se produce un cortocircuito, una sobrecarga o un fallo de fase, la tensión de alimentación se corta inmediatamente. El uso de un interruptor de motor permite un arranque seguro de la máquina y un control cómodo del motor.
Interruptores de motor en la oferta de TME
Uno de los principales fabricantes de accesorios modulares, incluidos interruptores de motor, es la marca Hager, y un ejemplo de elemento refinado en cada detalle es el interruptor MM506N, realizado en forma de módulo ergonómico. El uso de una palanca giratoria de dos posiciones le permite encender y apagar cómodamente el motor. También hay una perilla de ajuste de liberación de sobrecarga en la carcasa, escalada en amperios. El rango de ajuste es 1÷1,6A. La potencia máxima del motor para la que se puede utilizar el interruptor es de 0,55 kW. El módulo está fabricado de forma muy estética y la conexión a la instalación eléctrica y su posterior funcionamiento no será un problema incluso para un aficionado al bricolaje sin experiencia.
Conmutador para motores con potencia máxima de 0,55 kW.
4) Los descargadores de sobretensiones son un elemento muy importante responsable de la seguridad de los dispositivos eléctricos conectados a la red. Comúnmente llamado pararrayos, su finalidad es limitar la tensión en la red y estabilizarla a un nivel seguro para los receptores. Un módulo de la clase adecuada protegerá los dispositivos contra los efectos de un aumento repentino de voltaje causado por la caída de un rayo cercano. Debido a la altísima sensibilidad a las sobretensiones, incluso las pequeñas fluctuaciones pueden afectar a los equipos electrónicos avanzados, que además están protegidos por un descargador de sobretensiones.
Descargadores de sobretensiones en la oferta de TME
Descargador de sobretensiones tipo 2+3
Podemos encontrar limitadores probados y eficaces en el portfolio de la marca Schneider Electric. El modelo A9L08400 es un descargador de cuatro polos tipo 2+3. Este simbolismo indica que el módulo está diseñado para proteger contra sobretensiones medias o pequeñas, por lo que funcionará perfectamente en cuadros eléctricos domésticos para proteger la electrónica sensible ya mencionada. La sobrecorriente permitida, según la información del fabricante, es de 8 kA y la temperatura máxima de funcionamiento es de hasta 60 °C. Gracias a su fiabilidad, los productos Schneider Electric se encuentran entre los mejores equipos modulares disponibles en el mercado.
5) Los interruptores de aislamiento se utilizan para desconectar la energía en gabinetes de control industriales. Los interruptores de aislamiento suelen instalarse en su carcasa, gracias a los cuales es posible cortar la electricidad sin abrir el armario. Debido a las condiciones de trabajo, a menudo muy desfavorables, estos interruptores se fabrican con una clase de estanqueidad alta y su ubicación está a la vista del operador. Esto es muy importante en situaciones de emergencia donde se requiere una respuesta inmediata.
Interruptores aislantes en el catálogo de TME
Siemens es un productor que no necesita presentación. Uno de los líderes de la industria eléctrica ofrece una amplia gama de automatización modular. Sin embargo, centrémonos en el interruptor de aislamiento 3LD2022-0TK11. Es un producto refinado en cada detalle con una clase de estanqueidad IP65 que resistirá las condiciones de trabajo más difíciles. La potencia conmutada máxima de 7,5 kW y la corriente nominal de 16 A son los parámetros básicos del interruptor. El dispositivo está equipado con un mando ergonómico 0/1 y toda la estructura mide 49x49 mm. La más alta calidad de los materiales utilizados garantiza un funcionamiento sin fallos.
Interruptor seccionador Siemens montado en un panel
Los modelos presentados son sólo ejemplos de una amplia selección de productos de la categoría de eq ipos modulares disponibles en el catálogo de TME. La o erta de soluciones de seguridad para instalaciones es, por supuesto, mucho más amplia, lo que garantiza la posibilidad de seleccionar soluciones ideales y adaptadas a las necesidades de cada instalación, independientemente de si se trata de asegurar un apartamento o una casa unifamiliar, una extensa instalación industrial o una red moderna en edificios de oficinas.
