Reglas para la selección de cables de control
El propósito de los cables de control es el transporte de datos a máquinas y dispositivos utilizados en las líneas de proceso de producción. El desarrollo de la
Características de los cables de control, que deben ser recordados:

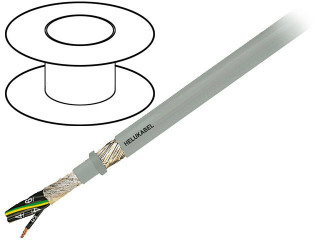

- Blindaje – este concepto está estrechamente relacionado a la interferencia electromagnética, que puede ocurrir debido a la proximidad de los cables y equipos de automatización industrial. Sin embargo, es difícil imaginar una industria en la que los cables se alejan de los dispositivos, lo que aumenta la demanda de un cable y genera costos adicionales. Por lo tanto, la pantalla protege contra interferencias y protege la señal. Esto no quiere decir que el cable no blindado no han encontrado su aplicación en la industria. Los podemos encontrar en todas partes donde no hay interferencias o no se registró su impacto en la calidad de los datos. Las pantallas más populares y utilizadas con más frecuencia son: papel de aluminio, trenza hecha de cables de cobre estañado o una trenza hecha de cables de acero galvanizado. Un procedimiento común aumenta la protección del cable contra interferencias es el uso de varias pantallas de forma simultánea. En este caso, no solo el cable está blindado, sino también sus filamentos.
- La construcción del filamento y el material a partir del cual se realizó – los cables de control más a menudo contienen filamentos de cobre, y además también pueden estar estañados, con una construcción lineal debido a sus altas propiedades conductoras. El material seleccionado correctamente proporciona resistencia al daño mecánico del filamento. También hay cables disponibles con alambres niquelados o plateados con mayor durabilidad y resistencia a los procesos químicos.
- Material del aislamiento es responsable de una serie de propiedades y resistencia de los cables. Los materiales aislantes de primera clase evitan fallos y prolongan la vida útil de la instalación. El revestimiento externo determina propiedades tales como la resistencia al fuego de los cables, la resistencia a los aceites, los agentes químicos, la radiación UV o incluso los daños mecánicos, como la abrasión, los cortes o el aplastamiento. Además, el material de aislamiento determina la clase de flexibilidad del cable y permite la creación de productos para aplicaciones móviles. Los materiales de aislamiento más comunes son: PVC (cloruro de polivinilo), PUR (poliuretano), FRNC (Flame ratardant, non Corrosive) o LZSH (low smoke zero halogen), es decir, material que separa gases nocivos durante un incendio.
- Contenido de halógenos – la información sobre el uso de halógenos es importante en el contexto de la protección contra incendios. Durante un incendio, los cables de halógeno producen gases tóxicos, mientras que los libres de halógenos son la fuente de una pequeña cantidad de humo no tóxico.La adaptación adecuada de las características del conductor a la especificación del trabajo minimiza el riesgo de falla, lo que prolonga la vida útil de la instalación. Las respuestas a las necesidades del mercado son novedades entre los cables de control de Alpha Wire (serie Pro-Met) y Belden (serie MachFlex). Ambas series son una propuesta de cableado flexible donde el espacio para la instalación es limitado.
Parámetro Belden Alpha Wire Tipo de cable De control De control Tipo de cable MachFlex Pro-Met Material de aislamiento PVC PVC Voltaje nominal 300/500V 450/750V 300/500V Color del aislamiento Gris, transparente Gris, transparente Blindado Según la serie Según la serie Temperatura de trabajo Según la serie De -30 a +70ºC De -15 a 70ºC ; de -5 a 70ºC Filamento de protección Sí Según la serie Marcación de filamentos Negros numerados; Negros numerados Coloridos sin repetir colores Tipo de filamento Cobre Cobre Corte transversal del filamento 0,75…4mm2 0,5…1,5mm2 Construcción del filamento Cuerda Cuerda Número de filamentos 3…15 2…12 Construcción de la pantalla Trenza hecha de alambres de cobre estañado; Trenza hecha de alambres de cobre estañado trenza hecha de alambres de acero galvanizado. Diámetro exterior 5,6…21,4mm 4,77…15,06mm Contenido del paquete 50m; 100m 50m; 100m Resistencia a la radiación UV SÍ SÍ No propaga la llama SÍ SÍ
