Casi todo el mundo ha oído hablar de cables, enchufes y tomas de corriente. En la vida cotidiana, este tipo de conector se puede encontrar principalmente en equipos de audio, pero existen muchas más aplicaciones para el popular Jack. Por tanto, conviene conocer mejor este tipo de conector para aprender a reconocer los diferentes tipos de cables. Además, también intentaremos dar respuesta a la pregunta de cómo puede ser el futuro de los conectores Jack.
Conectores Jack en la oferta de TME
División y tipos de conectores Jack
Los enchufes Jack se usaban ampliamente en las centrales telefónicas ya en el siglo XIX. Sin embargo, cabe señalar que solo los estándares posteriores ganaron mayor popularidad. Los principales parámetros que distinguen los distintos tipos de clavijas son: el diámetro de la clavija y el número de campos/pines/rutas de señal.

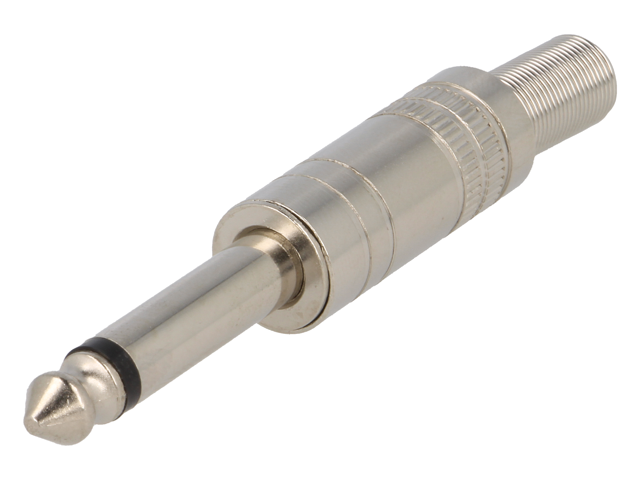

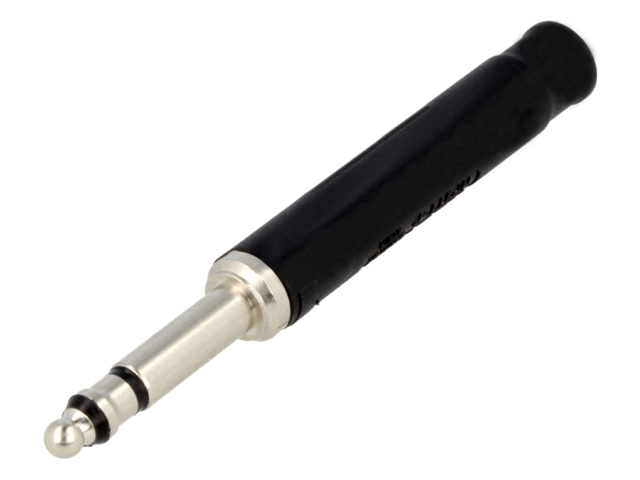

6,35mm “Jack grande” (1/4 de pulgada)
Un conector Jack de 6,35mm conocido como Jack grande es el conector de este tipo más grande utilizado comercialmente. Actualmente, podemos encontrarnos con él con mayor frecuencia en equipos de audio profesionales, al conectar guitarras, micrófonos o mezcladores. Debido a la facilidad de interferencia, el conector grande ya ha sido parcialmente reemplazado por conectores XLR, que se caracterizan por mejores parámetros.
4,4mm “banty”
Los conectores con una sección de 4,4 mm se denominan popularmente banty. También podemos encontrarnos con ellos principalmente en equipos de estudio profesionales. Curiosamente, este tipo de conector, a pesar de su tamaño, todavía se utiliza con frecuencia. Prueba de ello puede ser el hecho de que en 2015 la empresa japonesa Nippon DICS desarrolló un estándar de cinco pines llamado Pentaconn, basado en un Jack con un diámetro de 4,4 mm. El Pentaconn ha sido recibido con bastante calidez por la industria y desde entonces se ha abierto camino en muchos dispositivos musicales.

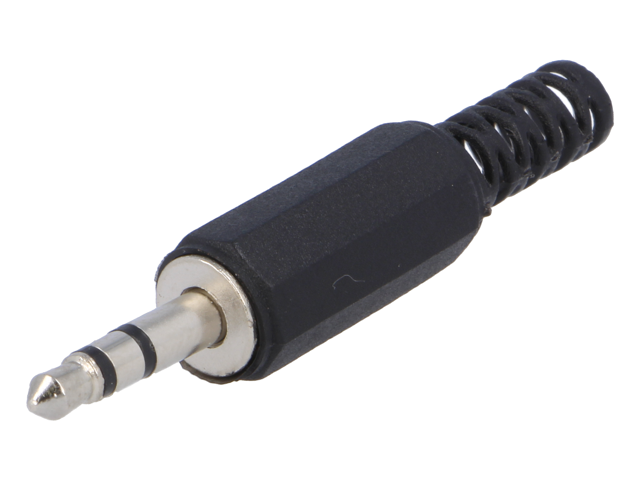

3,5mm “minijack” (1/8 de pulgada)
Minijack, es decir, un enchufe con un diámetro de 3,5 mm es sin duda el tipo de conector Jack más común. Gracias a ella, podemos conectar varios tipos de equipos de audio a nuestro teléfono, tablet u ordenador, la mayoría de las veces en forma de auriculares o altavoces.
2,5mm „microjack” (3/32 de pulgada)
El tipo más pequeño de conector Jack es el llamado microjack, cuyo diámetro es de 2,5 mm. Este tipo de conector se puede encontrar en equipos más antiguos como auriculares o, a veces, como conector de alimentación. Debido a su pequeño tamaño, el microjack es susceptible a todo tipo de daños mecánicos.

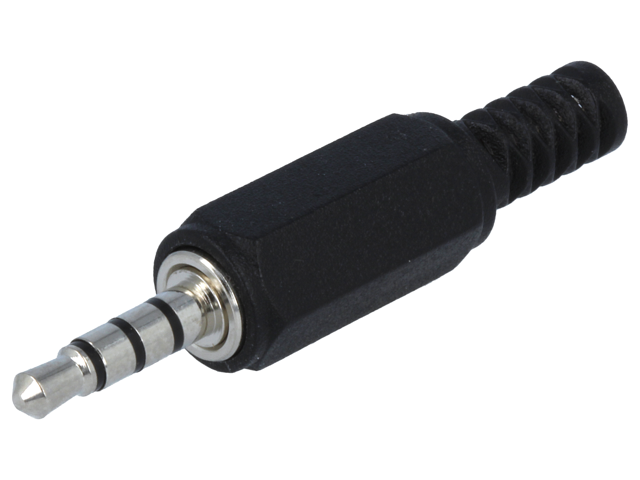

Campos de señal de los conectores Jack - TS vs TRS vs TRRS

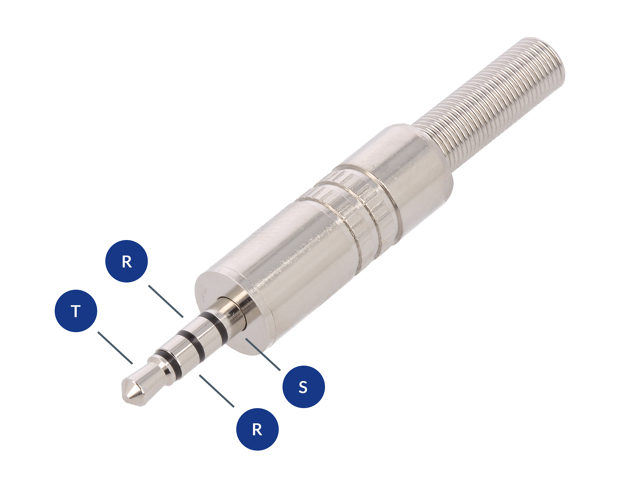

Distribución de campos de señal en el ejemplo de un conector. FC68124M.
Los conectores Jack, además del diámetro del enchufe en sí, también se caracterizan por el número de campos/pines/rutas de señal. La mayoría de las veces podemos encontrar enchufes con dos, tres o cuatro polos. En la documentación profesional, el número de rutas de señal se especifica mediante una abreviatura adecuada: TS, TRS y TRRS. El número de caracteres siempre corresponde al número de pines, pero su significado es: T (punta) en el primer campo, R (anillo) en el medio, puede haber varios caracteres, y S (manga) pin, el último es el que más a menudo sirve como base.
Ventajas y desventajas de los conectores Jack
Los conectores Jack, como cualquier otro conector, tienen algunas ventajas y desventajas. La principal ventaja de este tipo de enchufe es que se puede insertar en el enchufe en cualquier posición. Esta característica, que evita que el enchufe se inserte al revés sin darse cuenta, es el resultado del uso original del conector Jack en centrales telefónicas manuales. La mayor desventaja del Jack es que al conectar el enchufe, la señal ubicada en su borde (T) puede conectarse momentáneamente a uno de los contactos (R). Desafortunadamente, esto es una consecuencia de la construcción del conector Jack.
Principales aplicaciones de los conectores Jack
Como puede adivinar, las tomas y enchufes se utilizan principalmente en equipos de audio. Auriculares, micrófonos, altavoces, instrumentos musicales, todos se basan en este tipo de cable.
Una aplicación un poco menos conocida de conectores Jack se encuentra en la industria de la aviación. Un enchufe bastante inusual con un diámetro de 7,2 mm, llamado "enchufe OTAN", se usa con bastante frecuencia en aviones militares operados por los países pertenecientes al Tratado del Atlántico Norte. Debido a su versatilidad, los cables Jack se utilizan en aviones para conectar módulos electrónicos individuales.
Los conectores Jack también se utilizan en televisores y no son solo las salidas minijack para conectar auriculares externos, sino también una toma de microjack, que en ocasiones se oculta debajo de la tapa trasera. Muchos fabricantes colocan un conector de servicio dedicado en sus placas base, en forma de conector microjack. Se utiliza para la comunicación con la placa base del televisor durante el proceso de producción, gracias a lo cual es posible determinar, entre otros: el estado del proceso de programación de la placa del televisor, el modo TV, y enviar ciertas instrucciones al televisor que hacen cumplir ciertas funciones.
Posible futuro de los conectores Jack
Hoy en día, puede parecer que los conectores Jack están perdiendo importancia y son reemplazados por otras soluciones. Esto es especialmente cierto en la industria de la telefonía móvil. Este proceso fue iniciado por Apple en 2016 y desde entonces muchos fabricantes han seguido su ejemplo, renunciando al conector Jack dedicado a favor del USB-C universal. Se podría escribir un artículo aparte sobre los pros y los contras de esta situación, pero el hecho es que cada vez más teléfonos inteligentes no tienen conector para auriculares.
Por otro lado, sin embargo, la industria de la música y el escenario profesional todavía está interesada en usar conectores y cables. Además, aún se están desarrollando más estándares de Jack como el Pentaconn.
La industria también utiliza con entusiasmo el conector Jack, apreciando su versatilidad. Las señales transmitidas no tienen que ser necesariamente sonido eléctrico, también pueden ser señales de interfaces de comunicación específicas, lo que permite la conexión entre módulos individuales de máquinas o dispositivos. Es probable que los conectores Jack desaparezcan por completo de los teléfonos móviles, pero seguirán utilizándose en la industria y los equipos de audio profesionales, ya que son áreas donde la miniaturización no ha llegado tan lejos y donde la actualización de componentes o máquinas completas podría resultar costosa. Al mismo tiempo, los conectores Jack siguen siendo excelentes para este tipo de aplicaciones y pueden utilizarse con éxito durante muchos años.
