Aunque las cámaras termográficas no son un invento nuevo, gracias al desarrollo de las tecnologías digitales y la reducción de los costes de producción, ganan una gama cada vez más amplia de aplicaciones. Se utilizan en investigación científica, medicina, así como dispositivos de inspección. También ofrecen un método seguro, económico y sin contacto para el control integral de la temperatura de varios procesos industriales. El catálogo de TME incluye cámaras termográficas especializadas diseñadas para estas (y muchas otras) aplicaciones. A continuación, presentamos una descripción general de esta oferta, así como algunas palabras de explicación sobre la tecnología en sí y las áreas en las que se aplica.

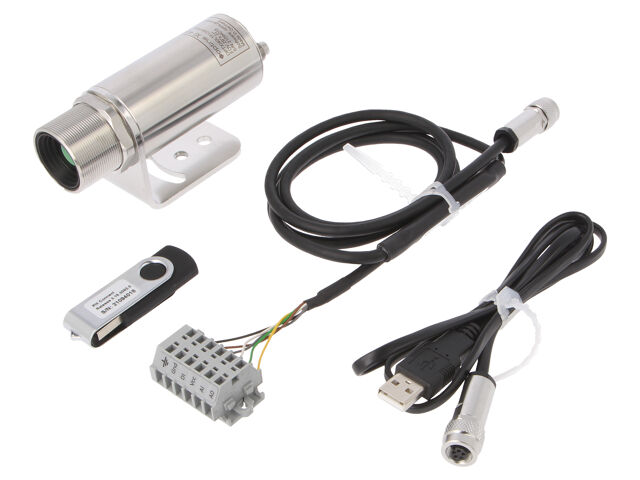

Las cámaras Optris están encerradas en resistentes carcasas de acero.
Los artículos de Optris en la oferta de TME se basan en dos soluciones tecnológicas: Xi 80 y Xi 400. Estos son modelos de cámaras termográficas: se utilizan diferentes elementos ópticos en diferentes variantes de estos dispositivos, gracias a los cuales los clientes pueden elegir soluciones con un campo de vista de 12° a 80°. Independientemente del modelo, varias características importantes siguen siendo comunes a toda la gama. En primer lugar, estas son las longitudes de onda de medición (8 ... 14 µm), la frecuencia de actualización (9 Hz) y la interfaz (USB 2.0). El software básico para operar las cámaras es la solución propietaria de Optris, la aplicación PIX Connect que funciona con sistemas Windows. Le permite analizar la imagen térmica, crear estadísticas para sus áreas dadas en tiempo real, control total sobre los dispositivos conectados; también tiene una serie de otras funciones que permiten la implementación de cámaras en sistemas de control complejos.
Los dispositivos de ambas series Xi admiten tres rangos de medición: -20 ... 100 °C, 0 ... 250 °C, 150 ... 900 °C. Dependiendo de las lentes utilizadas, los objetos probados pueden ubicarse a una distancia de 50 ... 200 mm a 200 ... 350 mm desde el frente de la lente. El foco se establece programáticamente. Las resoluciones de matriz para los productos de nuestra oferta son 80x80 píxeles para los modelos Xi 80 y 382x288 para los artículos Xi 400, respectivamente.

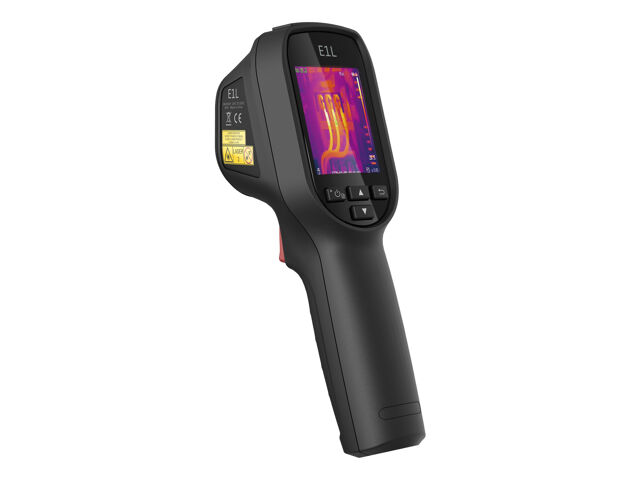

El diseño ergonómico mejora adicionalmente la comodidad de usar cámaras HIKMICRO.
Los artículos del fabricante son dispositivos profesionales que ofrecen una amplia funcionalidad. Los modelos HM-E1L/9HZ y HM-B1L/9HZ cuentan con matrices con una resolución de pantallas de 160x120 y 320x240 píxeles (diagonal respectivamente 2.4 "y 3.2"). El rango de la temperatura medida es - 20 ... 550 ° C, mientras que las baterías de iones de litio instaladas permiten 8 horas de funcionamiento ininterrumpido del medidor. Para realizar mediciones repetibles, por ejemplo, durante las inspecciones, los dispositivos pueden operar en el modo de medición automática (detección de puntos con la temperatura más alta o baja) con señalización de superación de los valores extremos establecidos. Además, el usuario tiene la oportunidad de agregar la información recopilada. El modelo E1L está equipado con una ranura para tarjetas Micro SD, por lo que puedes almacenar hasta 150.000. imágenes en formato JPEG, enriquecidas con datos de medición (para una tarjeta de 8 GB). En el caso de B1L, los datos se almacenan en memoria interna 4GB, el acceso a ellos es posible a través del módulo WLAN incorporado o el conector USB, que están equipados con todos los productos HIKMICRO. Los modelos E1L y B1L también se caracterizan por su resistencia mecánica: su hermeticidad está clasificada en el nivel de IP54, mientras que los cuerpos son resistentes a caídas desde una altura de hasta 2 m.
La clase más alta de cámaras HIKMICRO son los productos de la serie M-HM-M10/9HZ y HM-M30/9HZ. La principal diferencia entre los artículos se refiere a las matrices utilizadas, se trata de elementos con la siguiente resolución: 160x120 (distancia focal de la lente 6,2 mm, campo de visión 25 ° x 18,7 °) o 384x288 píxeles (10 mm y 37,5 ° x 28,5 °) . En comparación con los dispositivos descritos anteriormente, la serie M tiene una funcionalidad más amplia: enfoque manual, comunicación a través de Bluetooth y WiFi (así como conectores USB-C), la capacidad de definir puntos o áreas de prueba (por ejemplo, para monitorear constantemente los componentes del sistema) y recopilación de datos estadísticos. Los medidores también tienen una cámara integrada que registra la luz en el espectro visible y puede presentar una imagen híbrida. Una comodidad adicional es una linterna incorporada que utiliza un diodo LED blanco que ahorra energía. Las fotos tomadas por los dispositivos se pueden grabar en la tarjeta SD, tanto como archivos JPEG como video en formato MP4.
Los productos HIKMICRO cuentan con una serie de comodidades menores, como un orificio roscado que permite montar cámaras en un trípode (1/4-20 UNC) y muñequeras para asegurar el dispositivo. Los modelos superiores vienen completos con estaciones de carga y estuches.
La pantalla integrada del modelo LT permite una recopilación de mediciones rápida y móvil.
La cámara ThermaCheck LT además, está equipada con una pantalla de 3,5 pulgadas. Gracias a esto, puede ser utilizado de forma móvil, por ejemplo, por personas que controlan el acceso a los edificios. El dispositivo reconoce automáticamente las siluetas de las personas desde 0,6 ma 1,8 m. La batería recargable incorporada es suficiente para 4 horas de funcionamiento de la cámara. A diferencia de otros medidores ofrecidos, este modelo se caracteriza por un alto grado de protección (IP54). La tercera solución de Planck Vision Systems es el modelo ThermaCheck Pro. Está diseñado para montaje en pared, similar a las cámaras de vigilancia. Tiene una matriz con una resolución más alta (336x256), que permite detectar rostros humanos a una distancia de hasta 6 m – también en el caso de numerosos grupos que se mueven en un espacio limitado (por ejemplo, a través de un pasillo). El dispositivo funciona completamente de forma independiente, sin cooperación con un ordenador externo. Además, gracias a la lámpara integrada de 5 vatios que emite luz infrarroja, ThermaCheck Pro también tendrá éxito como un elemento de monitoreo de CCTV tradicional. También cabe señalar que la oferta de Planck Vision Systems incluye accesorios de instalación – trípodes y soportes de pared - que permiten un montaje rápido y estable de cámaras termográficas.
