En los equipos electrónicos podemos encontrar muchos tipos de conectores e interfaces específicas asignadas a ellos. Por ejemplo, podemos usar el conector HDMI, que básicamente solo transmite señal de audio-video a través de la interfaz con el mismo nombre. Sin embargo, este no es siempre el caso, existen muchos más conectores universales para transmitir varios tipos de señales. Pertenecen a su grupo los conectores DIN y conectores miniDIN, que se presentan en el artículo.
Conectores DIN – vista histórica
Los conectores DIN, también conocido como "enchufe LED", debe su origen al estándar industrial alemán. Inicialmente, el término DIN se usó para definir muchos conectores diferentes, solo después de algún tiempo se asumió que un conector DIN podría usarse para definir una conexión hecha de acuerdo con el estándar DIN 41524. Ahora ha sido reemplazado por IEC 60130-9. En equipos electrónicos también podemos encontrar un conector miniDIN. Es una versión miniaturizada del conector DIN, que también fue desarrollado por el Instituto Alemán de Normalización.
Conectores DIN - marcación

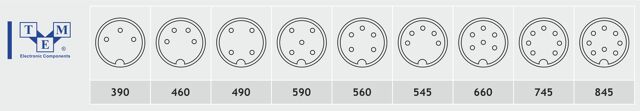

El tipo de conector DIN se determina mediante un código de tres dígitos, el primer dígito de los cuales indica el número de pines y los dos siguientes el ángulo, a qué distancia están. Los conectores DIN más populares son: 545 - utilizado en megáfonos, 590 - utilizado como conector para auriculares, y también 560 y 660 - para transmisión de energía.

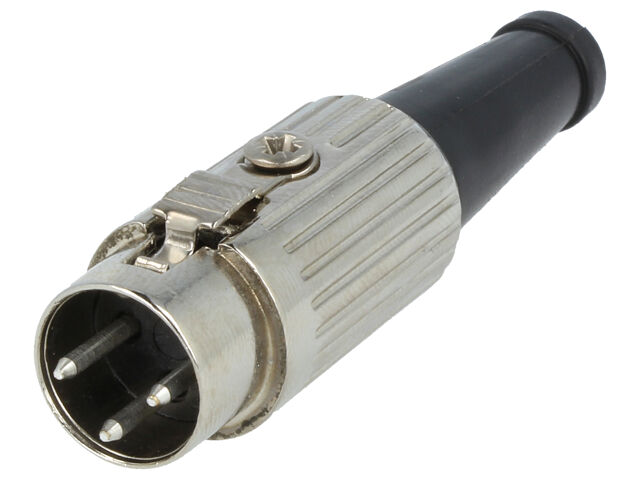

Consulta los conectores DIN en la oferta de TME
Conectores MiniDIN – tipos y número de pines

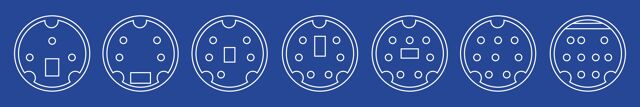

Los conectores miniDIN son los sucesores de los conectores DIN clásicos. Oficialmente, hay siete tipos de conectores que van desde tres a nueve pines. Este efecto se logró mediante diferentes posiciones de los pasadores, un elemento de plástico adicional de diferente forma y tamaño y la colocación de pestañas adicionales en la carcasa de protección.
Además de los siete tipos de conectores miniDIN oficiales, también hay conectores "no oficiales" y no estándar con un pin adicional. En términos de construcción, tienen las mismas características que los tipos oficiales: carcasa blindada y un diámetro de 9,5 mm. Sin embargo, estos conectores se definen como no estándar porque no han sido aprobados por el Deutsches Institut für Normung (Instituto Alemán de Normalización).

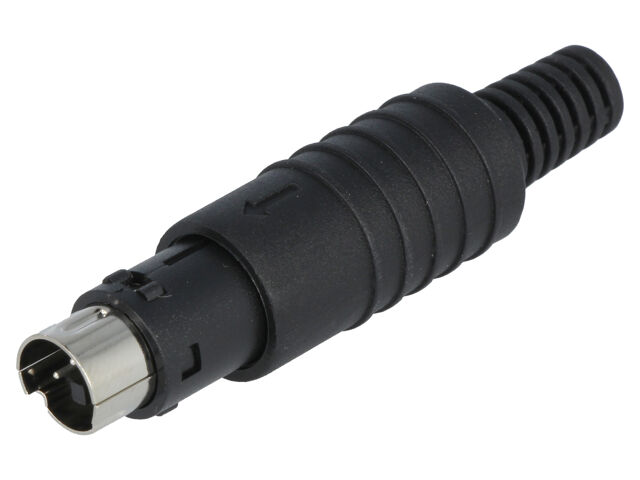

Consulta los conectores miniDIN en la oferta de TME
Conectores miniDIN y DIN – usos
Los conectores DIN y miniDIN se utilizan en muchos dispositivos electrónicos. La mayoría de las veces los podemos encontrar en equipos de audio y como enchufes en ordenadores más antiguos.
El uso de conectores DIN en altavoces.
Asociamos enchufes y contactos DIN con equipos de audio por una razón. Es gracias a este campo que se han popularizado. El primero en aparecer fue el conector DIN 41529 de dos clavijas, sin embargo, tenía una gran desventaja – la falta de rigidez externa. Como resultado, el conector se extraía con mucha facilidad. Incluso con un ligero tirón del cable provocaba la desconexión del enchufe. Actualmente, los conectores DIN se producen utilizando procesos tecnológicos completamente diferentes, por lo que podemos cumplirlos en varios sistemas de megafonía. Un dato interesante es que se utilizaron en sistemas de radio instalados en automóviles Mercedes-Benz.
Aplicación de conectores miniDIN en dispositivos periféricos (ratones, teclados)
El segundo uso bastante popular de los conectores DIN, o más precisamente miniDIN, fue conectar un ratón y un teclado al ordenador. Esto fue posible gracias al conector de 6 pines, que también se conoce como PS/2. El teclado se conectó al conector violeta y el ratón al conector verde. Actualmente, los enchufes miniDIN en los ordenadores han sido reemplazados por puertos USB, pero en diseños más antiguos aún podemos encontrarlos.
Conectores MiniDIN como salida de imagen en tarjetas gráficas y portátiles
Los conectores miniDIN de 7 pines no estándar se usaban principalmente en tarjetas gráficas y computadoras portátiles más antiguas. Dichos conectores eran totalmente compatibles con los cables de S-Video ordinarios de 4 pines, pero después de conectar un adaptador especial proporcionado por el fabricante, el potencial del conector de 7 pines podría aprovecharse por completo. Los contactos adicionales a menudo sirvieron como líneas de señales auxiliares y de sincronización, así como señales como YPbPr, SPDIF en algunas computadoras portátiles Dell.
El uso de conectores DIN en proyectores de películas
Los conectores DIN también se utilizaron en la industria del cine. Se utilizaron principalmente como salidas de altavoz en tipos más antiguos de proyectores de 16 mm.
Conectores para gafas 3D de cristal líquido
Se utilizaron conectores DIN de 3 pines, entre otros, en televisores 3D. Se utilizaron para conectar gafas 3D activas con "obturador". Esta solución se utilizó por poco tiempo, porque ver películas con gafas conectadas permanentemente al televisor no era muy conveniente. Los fabricantes de equipos decidieron muy rápidamente colocar las baterías adecuadas en las gafas, lo que les permitió funcionar de forma inalámbrica.
DIN y miniDIN como conectores de alimentación
Los enchufes y contactos DIN también se utilizan con bastante frecuencia en varios tipos de sistemas de iluminación. Principalmente como interfaces de alimentación para sistemas LED y lámparas halógenas. Además, los conectores DIN se usaban con bastante frecuencia en los sistemas de iluminación analógicos para teatros. Con el tiempo, junto con la digitalización progresiva, la transición a los sistemas de control de iluminación digital.
Escáneres de códigos de barras
Los dispositivos mencionados anteriormente se utilizan con bastante frecuencia en prácticamente todas las tiendas y muchas empresas. No todo el mundo lo sabe, pero también podemos conectarlos a una caja registradora u otro dispositivo gracias al conector miniDIN. Sin embargo, en la actualidad, cada vez con mayor frecuencia este tipo de conectores se abandonan y se reemplazan por puertos USB.
Uso de conectores DIN en interfaces MIDI
Las interfaces MIDI también utilizan conectores DIN con bastante frecuencia. Este tipo de enchufes se colocan en muchos dispositivos de audio, como sintetizadores, teclados, tarjetas de sonido y muchos otros. Antes de que se creara la interfaz MIDI, la comunicación de los equipos musicales se resolvía individualmente, pero solo después de su creación, se instalaron comúnmente enchufes DIN para facilitar y estandarizar las conexiones entre dispositivos.
En resumen, a pesar del paso de los años, podemos encontrar conectores DIN y miniDIN en muchos lugares. Debido a su naturaleza universal y al no estar asignados a una interfaz de comunicación específica, todavía se utilizan con éxito en muchos dispositivos. La digitalización progresiva los está reemplazando gradualmente, reemplazándolos con conectores más comunes, como USB. Sin embargo, hay que recordar que a la hora de diseñar nuestros propios dispositivos o sistemas, podemos utilizar conectores DIN y miniDIN sin miedo.
