La tecnología de las estaciones de soldadura se desarrolla con la miniaturización de dispositivos y componentes. Los equipos modernos y profesionales para estaciones de servicio o laboratorios donde se fabrican manualmente circuitos electrónicos se caracterizan por una funcionalidad que va mucho más allá de las capacidades de las herramientas "clásicas".
La mayoría de los circuitos electrónicos utilizados hoy en día se fabrican utilizando tecnología de superficie (SMT), que permite un uso óptimo de la superficie laminada, así como la producción de sistemas de muy bajo perfil. Desgraciadamente, el trabajo manual con dichos circuitos (realizado con fines de reparación, mantenimiento o control de calidad) sin el equipo adecuado puede resultar muy problemático o incluso imposible. La manipulación de componentes miniaturizados requiere el uso de microscopios, herramientas especializadas y, por supuesto, estaciones de soldadura adecuadas. A continuación presentamos tres soluciones de la marca JBC - uno de los proveedores mundiales de equipos de soldadura de renombre. Estos productos están disponibles directamente en los almacenes de TME, junto con su equipamiento completo y artículos complementarios.
En este artículo cubrimos temas como:
- Reemplazo de componentes individuales del circuito SMD
- Estación de soldadura con soldador inalámbrico
- Estación de soldadura de alta calidad con especificaciones ESD
Estación de aire caliente JBC-JNA-2B
El modelo JBC-JNA-2B es una estación de soldadura de aire caliente. El dispositivo ha sido preparado para funcionar con los componentes SMD más pequeños, tanto componentes pasivos como sistemas en carcasas más complejas (por ejemplo, QFN) y con varios tipos de aglutinantes, incluido el sin plomo (el ajuste de temperatura del flujo de aire está dentro del rango de 150°C a 450°C). Junto con el dispositivo, el fabricante suministra dos boquillas con diámetros de 1 mm y 3 mm. La estación está integrada con una bomba de vacío y una pinza en forma de ventosa para la manipulación de componentes pequeños. Para garantizar un uso cómodo de la estación, que requiere el uso de ambas manos, el dispositivo se suministra con un pedal.

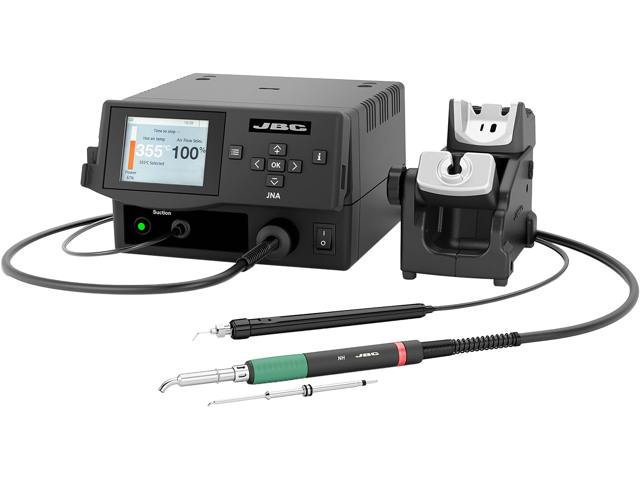

Un conjunto completo de herramientas y accesorios suministrados con la estación JBC-JNA-2B.
El diámetro muy pequeño de las boquillas de estación JBC-JNA-2B y su perfil angular permiten el montaje y desmontaje de componentes SMD individuales. Incluso si hay distancias muy pequeñas entre los elementos - como es el caso, por ejemplo, en el caso de dispositivos de desacoplamiento de condensadores colocados en las líneas eléctricas de circuitos integrados, o elementos de filtrado de las interfaces de sistemas de microprocesadores. La boquilla y el matraz de tamaño pequeño garantizan una buena visibilidad e iluminación del área de trabajo, así como ergonomía (reducen la fatiga de las manos). El soporte para soldador incluye un mango especial para reemplazar la punta caliente, lo que agiliza el trabajo porque el cambio de punta no requiere esperar a que el elemento se enfríe.
La estación está equipada con un puerto USB para la comunicación con el software de control/monitoreo en un PC, así como con una toma para el control del absorbente de humos y la integración con un calentador equipado con un termopar cuya función es controlar la temperatura. de los elementos instalados.
| Características | |
|---|---|
| Regulación de temperatura | digital, con botones |
| Potencia de la estación | 70W |
| Rango de temperatura de suministro | 150...450°C |
| Voltaje de alimentación de la estación | 230V AC |
| Versión del conector | EU |
| Versión | ESD |
Estación JBC-BIS-5A con alimentación por batería
El soldador disponible con la estación JBC-BIS-5A puede funcionar como herramienta independiente.
El diseño e incluso el concepto mismo del modelo JBC-BIS-5A difieren de lo que tradicionalmente entendemos por el término "estación de soldadura". De hecho, este dispositivo debería describirse como un conjunto de equipos de soldadura, porque se basa en la cooperación de tres elementos independientes de facto (y ni siquiera conectados con cables). El diseño del producto permite total movilidad del usuario. Para los técnicos que trabajan tanto estacionarios como en campo, este dispositivo puede ser la solución que han estado esperando durante muchos años.
El conjunto JBC-IS-5A consta de tres elementos. El primero es un soldador que funciona con batería (dos celdas de iones de litio), cuya sola carga es suficiente para realizar aproximadamente 500 conexiones, y el tiempo de calentamiento de la punta es de aproximadamente 3 segundos). El segundo elemento es una consola de operador portátil y liviana con pantalla táctil, que se utiliza para cambiar la configuración y monitorear el estado del soldador en tiempo real. Cuando se trabaja "en el campo", las mismas funciones se pueden realizar con un smartphone o una tableta con la aplicación JBC instalada (el software propietario está disponible en versiones Apple y Android) - en cada caso, el dispositivo de supervisión se comunica con el equipamiento de forma inalámbrica a través de Bluetooth. La tercera parte del conjunto es una base conectada a la red eléctrica, que también sirve como cargador. El soldador se carga automáticamente cuando se coloca en el soporte. Además, la base está equipada con un compartimento para un limpiador de puntas y un soporte para puntas que permite su rápida sustitución (similar al producto "caliente" descrito anteriormente). Además, la base se puede ampliar con un segundo asa.
| Características | |
|---|---|
| Potencia de la estación | 24W |
| Rango de temperatura del soldador | 100...450°C |
| Tipo de calentador | en la punta |
| Regulación de temperatura | digital, panel táctil |
| Voltaje de alimentación de la estación | 230V AC |
| Funciones de la estación | bloqueo, calibración, estadísticas de funcionamiento, hibernación o modo de suspensión |
| Artículos colaboradores | JBC-C210 |
| Serie del fabricante | B-iRON |
| Clase Bluetooth | 2 |
Estación de soldadura JBC-CDN-2QF
JBC-CDN-2QF es una estación de soldadura con un diseño tradicional, equipada con mango, soporte para puntas, soporte para soportar el cable de alimentación del soldador y un compartimento para limpiador. La estación tiene una amplia funcionalidad - permite programar el funcionamiento del elemento de trabajo, controlar su temperatura, proteger el dispositivo con contraseña, etc.
La estación está diseñada para un uso cómodo con una mano.
El conjunto incluye un soldador JBC-NT115-A con una potencia de 25W, cuya punta puede alcanzar una temperatura controlada con precisión en el rango de 90 °C a 450 °C, lo que permite Cómoda aplicación y extracción de aglutinantes de plomo y sin plomo. Una de las características importantes que acelera el trabajo con la estación JBC-CDN-2QF es el modo de espera que mantiene la temperatura establecida de la punta, lo que significa que durante el uso intensivo el soldador está constantemente listo, incluso si se coloca temporalmente en el soporte. También hay que destacar que, al igual que el modelo de aire caliente descrito anteriormente, la estación tiene un conector de puesta a tierra independiente. Al conectarlos a tierra, se minimiza el riesgo de provocar descargas electrostáticas y todo el dispositivo alcanza una alta clase ESD, lo que será importante cuando se trabaje en condiciones de laboratorio, centros de servicio o condiciones de producción, especialmente al fabricar/reparar productos electrónicos de precisión.
| Características | |
|---|---|
| Potencia de la estación | 25W |
| Rango de temperatura del soldador | 90...450°C |
| Tipo de calentador | en la punta |
| Regulación de temperatura | digital, con botones |
| Voltaje de alimentación de la estación | 230V AC |
| Funciones de la estación | bloqueo, calibración, estadísticas, modo de hibernación/suspensión |
| Versión del conector | EU |
| Versión | ESD |
| Tipo de pantalla utilizada | LCD |
| Interfaz | USB B |
| Serie del fabricante | JBC-CD |
