Mediciones y pruebas de instalaciones eléctricas
Mediciones y pruebas de instalaciones eléctricas
Mediciones y pruebas de instalaciones eléctricas

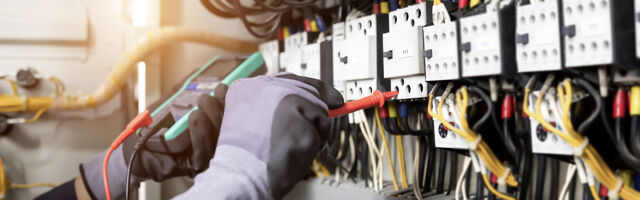

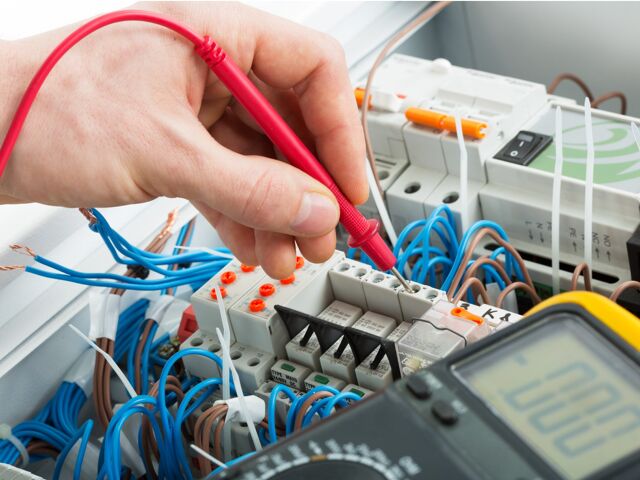

Todo electricista o técnico electricista necesita un grupo determinado de instrumentos de medición, gracias a los cuales puede realizar rápidamente mediciones y pruebas básicas de instalaciones eléctricas. Dependiendo de las tareas, son útiles indicadores de voltaje, medidores de resistencia de aislamiento y parámetros RCD o más universales multímetros. La oferta de TME incluye todos los anteriores y muchos otros tipos de dispositivos, los más importantes de los cuales se presentan a continuación.
Indicadores y comprobadores de tensión en el catálogo de TME
Los detectores y sondas disponibles en el mercado hoy en día están en su mayoría equipados con pantallas LED o LCD y muchas funciones y propiedades adicionales, como carcasa hermética IP65, amplio rango de voltaje detectado (12-1000V AC/DC), linterna LED. Cuando se trabaja con una instalación eléctrica, la seguridad es de vital importancia, por lo que los indicadores cumplen con los requisitos de las categorías de alta seguridad (CAT IV 600 V, CAT III 1000 V), así como con la norma DIN EN 61243-3:2010. Las funcionalidades de estos dispositivos incluyen medición de nivel de tensión, prueba de continuidad, control de secuencia de fases, control de polaridad y, en el caso de algunos modelos, pruebas de RCD.
La funcionalidad útil es la comunicación con dispositivos móviles o computadoras. También existen productos que se comunican con otros dispositivos, como medidores multifuncionales de parámetros eléctricos.
Pinzas amperimétricas en la oferta de TME
Las pinzas amperimétricas son excelentes para medir cantidades eléctricas, pero también se pueden usar como pinzas amperimétricas para la calidad de la energía o la potencia. Según el modelo, las mordazas permiten agarrar cables con un diámetro de 40 o incluso 64 mm. En el caso de las abrazaderas, el diámetro del cable medido puede ser de hasta 450 mm. Al mismo tiempo, los tamaños cada vez más pequeños de los medidores hacen que también se puedan usar en espacios reducidos (cuadros de distribución). Mediante pinzas amperimétricas podemos captar valores mínimos, máximos y también medios. La opción HOLD es una característica importante. Entre los útiles elementos adicionales, cabe mencionar una linterna o una cámara termográfica integrada en algunos modelos, gracias a la cual podemos identificar fácilmente un lugar donde, por ejemplo, se sobrecalienta un elemento de una instalación eléctrica.
Medidores de resistencia de aislamiento
Como ya se ha mencionado, la seguridad es el criterio básico para trabajar con una instalación eléctrica. Depende en gran medida del estado del aislamiento, que además de proteger a los usuarios, también afecta al buen funcionamiento de la instalación. Los medidores de resistencia de aislamiento, gracias a un amplio rango de tensión, se utilizan no solo para medidas en instalaciones, sino también para motores eléctricos o transformadores. Por regla general, estos dispositivos son muy compactos y, a menudo, ofrecen la función de recordar y transmitir los resultados de forma inalámbrica: permite prever el consumo de los trabajos de instalación y mantenimiento. Los medidores de resistencia de aislamiento modernos se caracterizan no solo por un rango de medición muy amplio, sino también por muchas funcionalidades adicionales, como p. limitaciones de corriente o la capacidad de medir la continuidad del aislamiento en cables multinúcleo sin necesidad de cambiar manualmente los cables individuales.
Medidores de resistencia en TME
Medidores RCD en TME
Para comprobar el correcto funcionamiento de estas protecciones se utilizan medidores de parámetros RCD que, al igual que el aislamiento, repercuten en la protección de los usuarios de la instalación y de los dispositivos conectados a ella. Los medidores modernos de este tipo pueden hacer frente a las pruebas de todo tipo de interruptores automáticos (AC, A, B, ordinarios, selectivos). Los medidores RCD también pueden tener funciones adicionales: identificación de conexiones incorrectas y daños en los conductores de protección, también pueden probar la resistencia a tierra. Además, los resultados de la medición se pueden enviar a una tableta o PC.
Medidores multifunción
Como era de esperar, esta categoría incluye dispositivos con una amplia gama de aplicaciones, por ejemplo, para medir la resistencia de aislamiento, verificar los parámetros de RCDs, impedancia de línea, lazo de cortocircuito, medir el voltaje True RMS, frecuencia, secuencia de fase, algunos de ellos también permiten la medición de potencia y armónicos. Con tales dispositivos, podemos reducir significativamente la cantidad de elementos en la caja de herramientas, ya que reemplazan con éxito a varios otros medidores. Vale la pena considerar tal compra, porque los medidores multifuncionales ahorran no solo espacio, sino también tiempo: las mediciones se realizan con un solo dispositivo y los costos relacionados con la calibración (aunque, por supuesto, la compra en sí puede resultar un gasto mayor).
Medidores y probadores de parámetros de instalaciones eléctricas en TME – selección de la oferta
Los equipos de ensayo y medida de parámetros de instalaciones eléctricas son un apartado importante de la oferta de TME. Este amplio grupo de dispositivos se ha dividido en diez categorías clave, cada una de las cuales tiene muchos subgrupos diferentes. Cada categoría incluye dispositivos bastante simples y asequibles, así como los más avanzados tecnológicamente, equipados con módulos de comunicación y funciones que constituyen una especie de introducción a la era de Internet de las cosas (IoT):
Indicadores y probadores de voltaje y continuidad
Esta categoría incluye productos de fabricantes como Axiomet, Beha-Amprobe, Chauvin Arnaux , Fluke, Gossen Metrawatt, Peaktech, Sonel, Extech, Testo o Uni-T i Weidmüller. Encontraremos aquí, entre otros indicadores de voltaje clásicos, probadores de continuidad de cables, detectores de voltaje sin contacto (dispositivos de abrazadera), probadores de batería y probadores de batería.
Indicadores de secuencia de fase
Esta es una categoría mucho menos numerosa, que incluye los productos de los fabricantes mencionados, así como varios otros. Todos estos dispositivos realizan las mismas indicaciones: la secuencia de fases y la dirección de rotación del motor. Los modelos particulares difieren principalmente en el tipo de pantalla (gráfico/LED/LCD) y la frecuencia de operación (2-1000Hz).
Medidores de resistencia de aislamiento en el catálogo de TME
Se trata de medidores de resistencia de aislamiento clásicos, así como megóhmetros que realizan muchas otras mediciones eléctricas. Se diferencian en el rango de medición, el voltaje de medición y la forma de mostrar la medición (analógica, gráfica de barras, gráfica, en la pantalla LCD u OLED).
Medidores de resistencia de puesta a tierra.
Esta categoría incluye más de cien productos de la oferta, incl. Kyoritsu, Beha-Amprobe, Chauvin Arnaux, Fluke, Sonel y muchos otros fabricantes. Estos dispositivos, además de medir la resistencia de tierra, pueden tener la función de medir la impedancia del bucle de cortocircuito, la tensión y la corriente, así como resistividad del suelo.
Probadores y medidores de RCD en TME
La oferta de TME incluye medidores RCD fabricados por empresas como Kyoritsu, Metrel, Peaktech, Uni-T y Sonel. Además de medir el tiempo de aliberación de RCD, también miden el voltaje, la corriente, la frecuencia de la corriente y por supuesto el valor de la corriente de disparo.
Medidores multifuncionales para instalaciones eléctricas en TME
Esta es una categoría grande que incluye productos que realizan múltiples mediciones y pruebas eléctricas simultáneamente. Muchos de ellos están equipados con un amplio conjunto de accesorios (sondas, soportes, adaptadores, etc.) y módulos de comunicación. Los medidores multifuncionales reemplazan con éxito a los especialistas con muchos otros dispositivos, facilitando el trabajo, ahorrando tiempo y espacio.
Consulta la oferta en el catálogo
Localizadores de cables y metales en el catálogo de TME
Los detectores son la base de todos los equipos de ingeniería eléctrica. Localizan maderas, metales, cables (conectados y no conectados a la tensión) sin contacto, señalando su presencia en pantallas o con señales acústicas.
Analizadores de la calidad eléctrica
Es un grupo de dispositivos técnicamente avanzados equipados en su mayoría con módulos de comunicación (Bluetooth, Ethernet, LAN, RS232, USB o WiFi) y que realizan análisis de calidad de energía, análisis de potencia, registro de energía y medición de muchos otros parámetros, con tensión e intensidad a la vanguardia. . La mayoría presenta sus resultados en pantallas TFT y LCD, siendo algunas de ellas táctiles.
Registradores de corriente y tensión
En esta categoría, podemos elegir entre registradores de datos producidos por marcas Extech, Fluke, Lascar y Kyoritsu. La mayoría de ellos están equipados con interfaces USB y la función de medición de voltaje y corriente de CA y CC.
Contadores de energía eléctrica
Actualmente hay dos productos en esta categoría – uno de la marca Peaktech, y otro de la marca Uni-T. Se trata de contadores digitales enchufados a una toma de conexión clásica, diseñados para una potencia máxima de 3,68kW y una frecuencia de 45-65Hz. Al medir directamente, ambos dispositivos calculan los costos de energía y presentan los resultados en pequeñas pantallas LCD.
