Instalación eléctrica – ¿Cómo asegurar la instalación eléctrica en casa?

Instalación eléctrica – ¿Cómo asegurar la instalación eléctrica en casa?

• Capítulo 1: Las reglas de seguridad más importantes y los errores más comunes al colocar el sistema eléctrico.
• Capítulo 2: Instalación eléctrica en el hogar – ¿Qué circuitos deben tener?
• Capítulo 3: ¿Cómo elegir un fusible para el circuito, es decir, qué fusible a qué potencia?
• Capítulo 4: RCD – ¿Por qué es tan importante la instalación de un RCD?
• Capítulo 5: ¿Qué accesorios deben incluirse en la "caja de fusibles"?
• Capítulo 6: Instalaciones trifásicas – ¿En qué se diferencian de las instalaciones monofásicas?
• Capítulo 7: Qué se debe incluir en una instalación trifásica (luminarias, accesorios).

La instalación eléctrica es un elemento esencial de todo apartamento o edificio. Cada instalación de este tipo debe ser mantenida, modernizada o reparada de vez en cuando, lo que implica una cierta cantidad de riesgo asumido por el electricista (electricista) involucrado en este trabajo.

Capítulo 1: Las reglas de seguridad más importantes y los errores más comunes al colocar el sistema eléctrico.

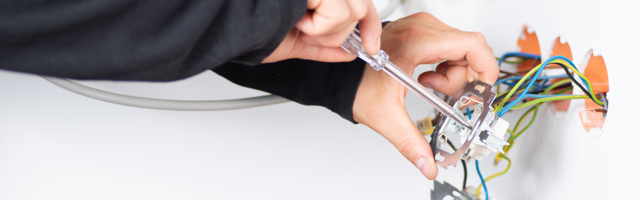

Trabajar con una instalación eléctrica siempre está asociado a un cierto riesgo, pero podemos minimizarlo de forma eficaz. La condición es seguir las reglas de seguridad, utilizar las herramientas adecuadas y evitar errores básicos que puedan provocar averías o accidentes. En este capítulo aprenderá sobre todos ellos.

Reglas para colocar una instalación eléctrica segura.

La corriente eléctrica en instalaciones típicas monofásicas o trifásicas puede ser una seria amenaza para la salud y la vida, por lo tanto, por razones de seguridad, use equipo de protección personal adecuado (gafas, guantes, ropa, calzado, tapetes aislantes). así como utilizar herramientas y accesorios seguros (medidores certificados, probadores, sondas, herramientas manuales aisladas como alicates, destornilladores, pinzas o llaves planas y de tubo, etc.). También se puede garantizar una mayor seguridad al trabajar con la instalación eléctrica doméstica mediante su implementación y protección adecuadas en el sistema TN-S, es decir, con un conductor de protección separado para toda la red, que se utiliza solo para proteger los dispositivos conectados. Existen varias reglas básicas en este campo, la más importante de las cuales es el sistema de tres hilos de una red monofásica (conductor de fase, conductor neutro y conductor de protección) o red trifásica de cinco hilos sistema (conductores de fase L1, L2, L3, conductor neutro y conductor de protección). Lo anterior muestra una conclusión obvia de que todas las habitaciones deben estar equipadas con tomas de conexión con un contacto de protección al que se conecta el conductor de protección. Lo mismo se aplica a los dispositivos de iluminación, necesariamente fabricados en la clase de protección II: el conductor de protección también debe estar conectado a ellos.

Dispositivos de corriente residual y rutas seguras de cables eléctricos en la instalación

Una de las reglas de seguridad clave es asegurar los circuitos disyuntores de corriente residual de la instalación, así como el uso de la conexión equipotencial que conecta los conductores de protección con las partes conductoras de otras instalaciones para igualar el potencial de las partes conductoras. Algo similar ocurre con el tendido de cables eléctricos en línea recta y siempre paralelos o perpendiculares a los bordes de paredes y techos: esta es una regla absolutamente básica y debe seguirse estrictamente. Por supuesto, todos los cables deben estar ocultos en mangueras especiales, tubos o bandejas, a excepción de los cables multipolares cubiertos con PVC plastificado (denominado PVC) , que pueden colocarse libremente directamente sobre o debajo del yeso. Volviendo a los enchufes de conexión en baños y otras estancias donde existe riesgo de salpicaduras o polvo de dicho enchufe (garajes, cuartos sanitarios, etc.), cabe mencionar la necesidad de utilizar equipos con una clase de estanqueidad de al menos Nivel IP44.Para trabajos posteriores seguros con instalaciones eléctricas dentro del edificio, se recomienda ejecutar circuitos separados para iluminación, enchufes de uso general, enchufes con mayor riesgo de salpicaduras (baño, cocina) y para algunos Receptores que requieren protección individual (computadoras, servidor, etc.).

Instalación eléctrica y los errores más habituales cometidos durante su montaje

La seguridad de trabajar con la instalación eléctrica se puede incrementar evitando errores comunes:

• Error 1: protecciones mal adaptadas a la carga – las consecuencias son la sobrecarga de la instalación, lo que puede dañar los receptores o provocar un incendio;
• Error 2: selección de cables con una sección transversal de conductores demasiado pequeña – las consecuencias aquí son como en el caso de sobrecargar la instalación
• Error 3: no hay consistencia en los colores de los cables – el efecto, especialmente en receptores trifásicos, puede ser la aparición de voltaje en las carcasas del receptor, lo que puede resultar en una descarga eléctrica;
• Error 4: ruptura de la continuidad del aislamiento, aislamiento inadecuado de los contactos o torsión de los contactos dentro de la caja de distribución – el resultado puede ser una fuga de corriente (consumo inactivo), cortocircuitos y disparo de dispositivos de corriente residual;
• Error 5: falta o marcas descuidadas de los fusibles y cables en la aparamenta (caja de fusibles) – el resultado de tales omisiones es la dificultad para ubicar la parte de la instalación que requiere una desconexión temporal en un momento dado;
• Error 6: sobrecarga de circuitos individuales y enchufes de conexión – este resultado frecuente de la limitación del circuito provoca una sobrecarga, como se discutió anteriormente

Capítulo 2: Instalación eléctrica en el hogar – ¿Qué circuitos deben tener?

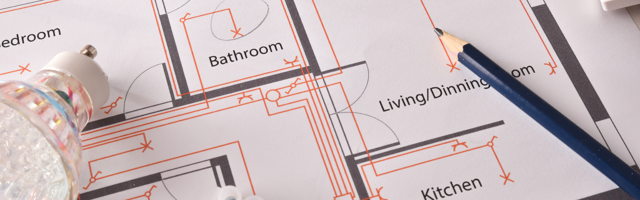

Incluso hace 25 años, una instalación eléctrica típica en viviendas unifamiliares incluía de 4 a 6 circuitos eléctricos, entre los que se encontraban los elementos permanentes y repetidos como: iluminación, tomas de corriente y un circuito para dispositivos de alto consumo eléctrico, es decir, un circuito "cocina/baño", que funcionaba con vitrocerámica, horno, tetera o lavadora. Con el tiempo, apareció otro circuito bastante obvio, diseñado para operar la propiedad, es decir, un circuito al que se conecta la iluminación del patio, un portón eléctrico, un intercomunicador o herramientas de jardín como una cortadora de césped y rociadores. Hoy en día, la cantidad de sistemas y equipos (a menudo muy sensibles a los cambios de potencia o su pérdida) que requieren circuitos separados es mucho mayor. La práctica también ha demostrado que no vale la pena sobrecargar cada circuito, por lo que es mejor hacer más de ellos, teniendo en cuenta las posibles necesidades futuras. Actualmente, los circuitos que vale la pena considerar en las instalaciones eléctricas diseñadas para viviendas unifamiliares suelen superar en dos o tres veces lo recomendado hace dos décadas. La división óptima sugerida de la instalación en circuitos individuales se presenta en la lista siguiente.

• Circuito de iluminación: en la era de la iluminación LED, que reemplaza cada vez más las bombillas de filamento anticuadas, es una solución segura y funcional para crear un circuito separado para la cocina, el baño, la iluminación exterior, así como una Circuito independiente para habitaciones en cada piso del edificio.
• Enchufes de contacto en habitaciones: los enchufes deben conectarse a un circuito separado o varios circuitos, dependiendo de su número y tamaño del edificio. La solución óptima es un circuito separado para cada habitación.
• Hardware – AV – TV: se recomienda encarecidamente un circuito eléctrico independiente para computadora, impresora, escáner, sistema de audio y cine en casa. Vale la pena apoyar dicho equipo con un sistema de alimentación ininterrumpida (UPS).
• Rutas de comunicación (evacuación): todos los pasillos, pasajes, conectores casa-garaje, etc. deben estar conectados a un circuito separado. Es una solución que aumenta la seguridad de los miembros del hogar.
• Receptores de corriente con una potencia superior a 1500 W: todos estos dispositivos deben estar alimentados por un circuito separado. Dado que nuestras cocinas y baños tienen actualmente muchos dispositivos con un consumo de energía mínimo de 2000W, los expertos recomiendan hacer incluso varios circuitos, cada uno individualmente para una placa de inducción, lavavajillas, frigorífico y hervidor, lavadora, horno, iluminación de cocina y campana extractora. Como regla general, los enchufes de cocina y baño para pequeños electrodomésticos siempre deben estar conectados a un circuito separado. Lo mismo ocurre con la posible calefacción por suelo radiante, tan popular recientemente en los baños (esteras o cables calefactores).
• Patio, alrededores de la propiedad: Iluminación del patio (jardín), bomba de la piscina, portón eléctrico, calefacción de entrada, estanque, equipo de servicio de patio; todo esto requiere uno o dos circuitos separados, según las necesidades y la carga.

Capítulo 3: ¿Cómo elegir un fusible para el circuito, es decir, qué fusible a qué potencia?

Los disyuntores en miniatura, automáticos, llamados comúnmente fusibles, protegen los circuitos individuales y los dispositivos conectados a ellos. Su tarea es cortar inmediatamente la electricidad en caso de cortocircuito o sobrecarga. Esto puede suceder inmediatamente o con retraso, como en el caso de fusibles con característica C, que suponen que puede producirse una alta corriente de entrada. Se conectan en la caja de distribución al conductor de fase por un lado y al enchufe o conector.

¿Cuáles son las características de un fusible automático?

Los fusibles automáticos son un grupo de productos bastante diverso que se puede dividir en términos de muchos parámetros. Vale la pena mencionar aquí las características de tiempo-corriente, que indican el tiempo después del cual se disparará el interruptor. La correcta selección del fusible es muy importante en este caso, porque de lo contrario debemos proteger el circuito al que se conectan los delicados componentes electrónicos y al circuito al que, por ejemplo, se pueden conectar motores que requieran una mayor corriente de arranque. Al hablar de la seguridad de las instalaciones domésticas, podemos omitir algunas de las características típicamente adaptadas a las aplicaciones industriales y centrarnos en las 3 primeras

• Característica de tiempo-corriente A – estos son los fusibles más sensibles y se dispararán inmediatamente cuando se detecte una sobrecarga. Se utilizan para proteger dispositivos electrónicos sensibles.
• Característica de tiempo-corriente B – estos tipos de fusibles se encuentran con mayor frecuencia en el hogar y protegen, por ejemplo, circuitos de iluminación o aquellos con enchufes eléctricos. La corriente de disparo por sobrecarga en su caso es de 1,13 a 1,45 veces, y el disparo por cortocircuito es de 3 a 5 veces la corriente nominal.
• Característica de tiempo-corriente C – Los interruptores automáticos con esta característica se utilizan para proteger dispositivos con corrientes de entrada aumentadas. Pueden proteger, por ejemplo, circuitos en un garaje o taller doméstico. La corriente de disparo por sobrecarga es la misma que para la característica C, mientras que el disparo por cortocircuito es de 5 a 10 veces la corriente nominal.

¿Cómo elegir un interruptor automático en miniatura?

La selección de un disyuntor para un circuito específico depende principalmente del tipo o más bien del grado de carga de un circuito dado, generado por los dispositivos conectados a él. Son necesarios cálculos que permitan seleccionar correctamente parámetros como la resistencia al cortocircuito, el número de polos, las características de la corriente de disparo o el valor de la corriente nominal. En la práctica, para un circuito en una instalación doméstica típica, se deben usar interruptores de circuito de sobrecorriente de clase B para montar en un riel DIN, es decir, "ESKI"- con valores de resistencia a cortocircuitos de 6kA y 10kA, porque protegen eficazmente los cables contra los efectos de sobrecargas y cortocircuitos. Para circuitos particularmente cargados - cocina o baño - se recomiendan disyuntores con una corriente nominal de 16-20A, para circuitos típicos de "enchufe", los fusibles de 10A-16A deberían ser suficientes, y para un circuito con accesorios de iluminación, 10A deberían ser suficientes.

Capítulo 4: RCD – ¿Por qué es tan importante la instalación de un RCD?

Desde hace poco los dispositivos de corriente residual – en corto RCD – deben utilizarse en todos los cuadros domésticos y en cada nueva instalación. A menudo se confunden con interruptores automáticos en miniatura (es decir, "enchufes"), pero su funcionamiento y funciones son completamente diferentes. Los profesionales, en gran medida, distinguen tres tipos de RCD en función de la corriente residual "soportada" por ellos. Estos son respectivamente:

• Dispositivos de corriente residual de alta sensibilidad (hasta 30 mA), que se utilizan en cocinas, baños, talleres, estudios, etc. - donde el riesgo de incendio causado por una instalación o dispositivo dañado sea bastante alto;
• Dispositivos de corriente residual de sensibilidad media (de 30 a 500 mA), que protegen perfectamente los circuitos de uso general en edificios residenciales o en obras;
• Dispositivos de corriente residual de baja sensibilidad (de 500 mA para arriba), que se utilizan en circuitos con alta corriente de fuga y como interruptor principal de toda la instalación eléctrica de la vivienda.

¿Cómo se instalan los RCD?

La forma de instalar el interruptor RCD revela claramente su modo de funcionamiento, ya que está montado en la caja de tal manera que los conductores de fase y neutro lo atraviesan. Cuando la situación es estable y segura, la corriente en el circuito es la misma que la corriente en el neutro. Tan pronto como se daña la instalación, la corriente "escapa" y está presente, po ejemplo, en la carcasa e un dispositivo eléctrico; como resultado, los valores de fase y corriente cero comienzan a diferir. Es esta diferencia entre los dos parámetros la que dio el nombre a los RCD, y su aparición activa el mecanismo que desconecta la instalación de la fuente de alimentación.La descripción anterior del funcionamiento y aplicación de los RCD responde en gran medida a la pregunta planteada en el título Capítulo. Estos accesorios protegen principalmente a los usuarios de la instalación y los dispositivos conectados contra descargas eléctricas como resultado del contacto directo o indirecto. Es una función que salva no solo la salud, sino también la vida. Al mismo tiempo, los RCD minimizan el riesgo de incendio provocado por una posible avería de la instalación o uno de los receptores enchufados a uno de los circuitos.

Capítulo 5: ¿Qué accesorios deben incluirse en la "caja de fusibles"?

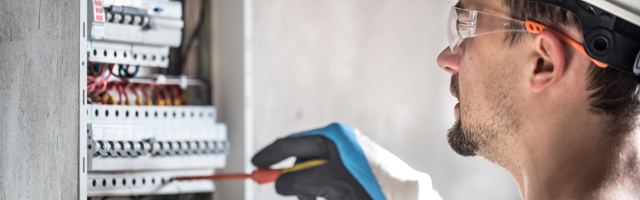

La caja de distribución, coloquialmente conocido como caja de fusibles, es un espacio edificado en el que se agrupan todos los circuitos de instalación eléctrica local, tanto los que se enrutan dentro de la casa como los que conducen al exterior, es decir, al jardín, patio o entrada. Es allí donde se encuentran todas las salvaguardas que hacen que la instalación funcione correctamente y que protegen los circuitos, los dispositivos conectados y a nosotros - usuarios - ante eventos o situaciones inusuales y peligrosas.

Como estándar, cada caja de este tipo, a menudo también llamada aparamenta, contiene disyuntores que, al interrumpir el suministro de energía, protegen el circuito y sus usuarios contra los efectos de un cortocircuito o sobrecarga. Además de ellos, se requiere la presencia de al menos un RCD mencionado anteriormente. También hay un interruptor-seccionador en la aparamenta que corta toda la instalación de la fuente de alimentación. Este interruptor principal de emergencia permite, en caso de inundación o incendio – por ejemplo, desconectar la electricidad de forma inmediata en toda la instalación.

Además de los componentes básicos anteriores, la caja de distribución a menudo alberga módulos y accesorios adicionales. Mucho depende de la antigüedad del edificio y de la instalación eléctrica, y de si el administrador ha dotado al edificio de automatización adicional, lo que junto con el desarrollo de la idea "Smart Home", marca cada vez más su presencia en nuestros hogares. La siguiente lista presenta la mayoría de los posibles módulos y accesorios adicionales que se pueden instalar en una caja de distribución típica en la oferta actual del mercado:

• Descargadores de sobretensiones, a menudo llamados supresores de sobretensiones: protegen la instalación eléctrica y los equipos conectados a ella contra daños que puedan ser causados ​​por el flujo de corriente de alto amperaje. Esto es típico durante una tormenta eléctrica cuando un rayo cae sobre una línea eléctrica cercana.
• Relés de prioridad: supervisan la asignación de energía y la carga. Cuando se encienden demasiados dispositivos eléctricos dentro de una instalación o circuito, permitirán que funcionen los dispositivos prioritarios. Se excluyen otros menos importantes.
• Programadores de control: forman parte de una sencilla domótica y permiten encender la alimentación de los circuitos seleccionados en momentos concretos, según un programa establecido. Las aplicaciones típicas son encender la iluminación antes de entrar a la casa o encender el calentador de agua.
• Medidor de consumo de electricidad: es un componente obligatorio en toda instalación eléctrica y muy a menudo su ubicación final es una caja de fusibles, aunque no siempre es así.
• Lámparas de señalización, denominados dispositivos de señalización: su tarea es informar a los usuarios del sistema sobre la presencia de voltaje en circuitos individuales o en puntos de conexión específicos.
• Tomas de conexión: Se asocian con mayor frecuencia con conmutadores de construcción típicos, pero durante algún tiempo se han utilizado en cajas de distribución domésticas, tanto monofásicas como trifásicas.
• Módulos de transmisión de datos: se pueden agrupar en cuadros de distribución multimedia independientes, pero también pueden funcionar en una caja de fusibles común. Hablamos de dispositivos como routers, conversores (internet de fibra óptica), amplificadores de TV y WiFi, interruptores, controladores o regletas de conexión con tomas de 230V y USB.

Capítulo 6: Instalaciones trifásicas – ¿En qué se diferencian de las instalaciones monofásicas?

Las instalaciones trifásicas son cada vez más un elemento indispensable de equipamiento no solo en un taller o estudio doméstico, sino también en una cocina moderna en casas unifamiliares o plurifamiliares. La llamada "fuerza" es una instalación con un voltaje de 230/400V, que consta de cinco cables. Tres de ellos son conductores de fase, mientras que el resto son el conductor neutro N y el conductor de protección PE, algo poco común en las antiguas instalaciones eléctricas. La instalación trifásica se utiliza en hogares equipados con dispositivos y máquinas con un consumo de energía significativamente alto. Estamos hablando aquí, entre otros sobre una estufa eléctrica, una encimera, una caldera eléctrica, calentadores de agua de flujo, una caldera, una lavadora-secadora o un sistema de calefacción por suelo radiante.

Suministrar energía a dispositivos de alta potencia no es el único beneficio de una instalación trifásica. El segundo es la seguridad y la comodidad: tres fases separadas permiten el uso sin estrés de los dispositivos mencionados al mismo tiempo.

Capítulo 7: Qué se debe incluir en una instalación trifásica (luminarias, accesorios).

Las instalaciones trifásicas constan esencialmente de los mismos componentes que las instalaciones monofásicas. Sin embargo, sus circuitos individuales, que alimentan dispositivos particularmente importantes con alto consumo de energía (equipo de cocina y taller), deben planificarse cuidadosamente. El complemento recomendado para tales instalaciones son las tomas de corriente trifásicas fuera de la casa, en un taller o garaje. Si es necesario, suministrarán equipos de construcción, cuando los usuarios decidan, por ejemplo, agregar algo.

Cuando se trata de asegurar las instalaciones eléctricas domésticas, vale la pena asegurarse de que el funcionamiento del RCD no apague la fuente de alimentación en demasiados lugares al mismo tiempo. Por lo tanto, la solución óptima es utilizar al menos 2-3 RCD, incluido uno separado para dispositivos trifásicos. Sin embargo, al seleccionar interruptores automáticos de sobrecorriente, debe recordarse que el criterio de selección clave es la sección transversal de los conductores y su capacidad de carga, y estos parámetros son particularmente importantes para la "fuerza". De ahí la necesidad de utilizar interruptores automáticos de tipo B 20A.
