Cada circuito eléctrico y electrónico puede constar de muchos componentes más pequeños. Pueden realizar varias funciones, tener distintas carcasas y dimensiones, hay muchas diferencias, pero cada uno de los elementos puede ser pasivo o activo, es decir pasivo o activo, porque también nos podemos encontrar con ese término.
¿Elemento pasivo o activo?
La asignación de un elemento a la categoría activa o pasiva depende de su efecto sobre la señal eléctrica. Los componentes pasivos solo pueden absorber y almacenar energía. Por otro lado, los elementos activos pueden afectar las señales eléctricas, cambiando sus parámetros, por ejemplo.
Elementos pasivos - descripción general
Resistencias

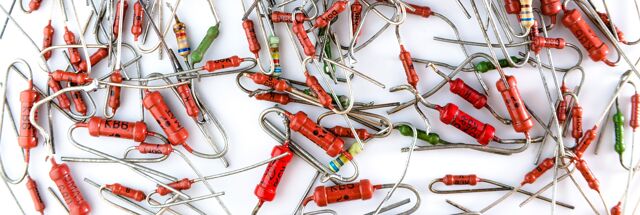

Una resistencia, es un ejemplo clásico de un elemento pasivo. Su tarea es limitar el flujo de corriente para evitar daños a otros elementos, por ejemplo, LED. Esto significa que la resistencia solo consume energía, convirtiendo el exceso de energía en calor sin afectar activamente la señal eléctrica.
Resistencias en la oferta de TME
Fusible
También son elementos pasivos todo tipo de fusibles, cuya función es romper un circuito eléctrico cuando circula demasiada corriente por ellos. Estas partes tan importantes de las instalaciones y equipos electrónicos protegen al usuario contra golpes accidentales y otros elementos del sistema contra sobretensiones y sobrecargas. Los fusibles difieren en su construcción, pero la mayoría de las veces podemos encontrar fusibles con un enlace fusible típico para todo tipo de equipo. Dichos elementos, como las resistencias, no afectan la señal eléctrica, sino que solo consumen energía cuando el circuito se activa y se rompe.
Condensador

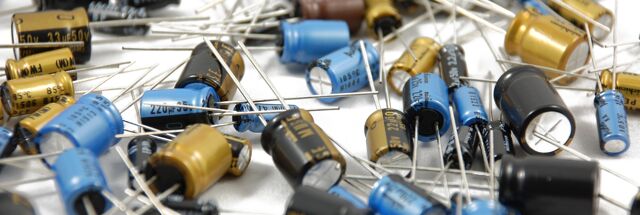

Los condensadores son tan comunes como las resistencias. Su tarea principal en los circuitos de DC es recolectar electricidad. Basado en la definición de componentes pasivos, se puede decir sin lugar a dudas que un condensador es un componente pasivo.
Bobina
Una bobina es un elemento inductivo, que en realidad es un devanado enrollado en un núcleo (generalmente un cilindro), pero también hay bobinas sin núcleo, los llamados solenoides. La bobina de inducción es otro componente electrónico pasivo ya que no afecta activamente la señal eléctrica. En los circuitos de DC, es un elemento puramente resistivo y, en el caso de una corriente de pulsación distinta de cero, se caracteriza por la reactancia, es decir, un parámetro capacitivo/inductivo.
Ferrita
Podemos encontrarnos con filtros de ferrita casi todos los días. Suelen estar montados en cables de alimentación o de comunicación, como USB. La tarea de este tipo de filtro es suprimir las señales de alta frecuencia no deseadas. La ferrita también puede considerarse un elemento pasivo, ya que podría representarse como una combinación de una bobina, un condensador y una resistencia, es decir, otros elementos pasivos.
Potenciómetro
Los potenciómetros también son elementos pasivos. Básicamente, son resistencias en las que se puede cambiar el valor de la resistencia. En los potenciómetros, el exceso de energía se convierte en calor.
Potenciómetros en la oferta de TME
Varistor
Un varistor se puede definir como una resistencia con una característica de resistencia no lineal que depende del voltaje. En estos elementos de bismuto-zinc, la resistencia disminuye al aumentar la tensión, por lo que pueden ser utilizados como elementos de protección contra sobretensiones. Cuando ocurre tal fenómeno, el varistor absorberá toda la energía y (quemándose) protegerá el dispositivo. Los varistores también son elementos pasivos porque solo consumen energía.
Varistores en la oferta de TME
Fotorresistor
Un fotorresistor no es más que un resistor cuyo valor de resistencia depende de la cantidad de luz que cae sobre él. Inmediatamente podemos decir que es un elemento pasivo, porque se asemeja a una resistencia clásica y no afecta activamente la señal eléctrica.
Fotoresistores en la oferta de TME
Termistor
Otra resistencia pasiva donde la resistencia depende de otro parámetro, en este caso la temperatura, es el termistor. Este elemento, caracterizado por características de resistencia no lineal - puede cambiarlo bajo la influencia de la temperatura. Gracias a esto, a menudo se utiliza como elemento de protección contra el aumento excesivo de temperatura.
Termistores en la oferta de TME
Elementos activos - ejemplos
Transistores
El ejemplo clásico de un elemento activo es el transistor. Este elemento semiconductor tiene una aplicación muy amplia en electrónica, pero desde el punto de vista de su naturaleza como componente electrónico, su característica más importante es la capacidad de amplificar señales eléctricas. Gracias a esto, podemos definirlo como un elemento activo.
Transistores en la oferta de TME
Amplificadores operacionales
El amplificador operacional es otro ejemplo de un componente activo. Esta construcción, que es uno de los elementos analógicos más populares, está diseñada para amplificar el voltaje aplicado a la entrada, por lo que los amplificadores pueden clasificarse como elementos activos.
Amplificadores operacionales en TME
Por supuesto, la lista no termina ahí: los microprocesadores y todo tipo de procesadores también pueden considerarse elementos activos, porque están hechos de millones de transistores. También los tubos de vacío raramente utilizados son elementos activos. Se utilizaron antes de la invención de los transistores para controlar y amplificar señales eléctricas.
