Arduino Uno es una placa popular utilizada en muchos proyectos tanto por profesionales como por entusiastas. Hoy veremos el kit "Make your UNO", que le permite montar usted mismo la placa Arduino Uno.
Componentes necesarios:
- 1 kit "Make your UNO" de Arduino;
- 1 placa PCB,
- 1 placa adaptadora serie USB tipo C, 7 resistencias de 1 kΩ;
- 2 resistencias 10 kΩ, 2 resistencias 1 MΩ, 1 diodo (1N4007);
- 1 resonador de cuarzo de 16 MHz, 4 LED amarillos;
- 1 diodo LED verde, 1 botón;
- 1 transistor MOSFET;
- 1 regulador de voltaje LDO (3.3 V);
- 1 regulador de voltaje LDO (5 V);
- 3 condensadores cerámicos (22 pF);
- 3 condensadores electrolíticos (47 uF), 7 condensadores de poliéster (100 nF);
- 1 enchufe del microcontrolador ATmega 328p;
- 2 conectores I/O;
- 1 conector de 6 pines, 1 conector jack;
- 1 microcontrolador ATmega 328p.
Paso 1:

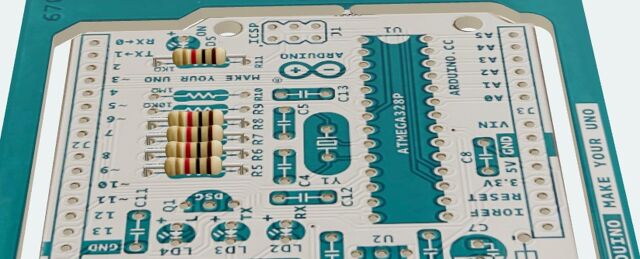

Coloca 5 resistencias de 1 kΩ en la placa "Make your UNO" en los lugares marcados como R5, R6, R7, R8 y R11.
Coloque una resistencia de 10 kΩ en el lugar marcado con R9 y una resistencia de 1 MΩ en el lugar marcado con R10.
Paso 2:
Suelde el diodo a la PCB en el lugar marcado como D1. Es importante que el círculo blanco esté en el lado correcto.
Paso 3:
Instale el resonador de cuarzo (16 MHz) en el lugar marcado con Y1.
Paso 4:
Coloque los LED amarillos en la placa en los lugares marcados con los símbolos LD2, LD3 y LD4 y asegúrese de que estén dirigidos en la dirección correcta (la pata más larga es el polo positivo /ánodo/ y la pata más corta es el polo negativo/ cátodo/).
Paso 5:

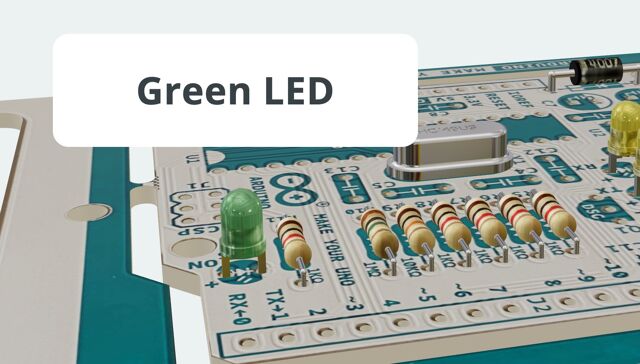

Procedemos a instalar el LED verde en el lugar marcado con el símbolo LD5. Inserte las patas del diodo a través de los orificios en el lugar marcado con el símbolo LD5.
Paso 6:
Comprobamos los condensadores amarillos (22 pF).
Verifique la capacidad de los condensadores leyendo el valor en el costado; debe ser "220". El uso de un condensador con una capacidad diferente impedirá que la placa funcione. Si en la bolsa UNO falta el condensador "220", por favor revise la bolsa de repuestos.
Paso 7:

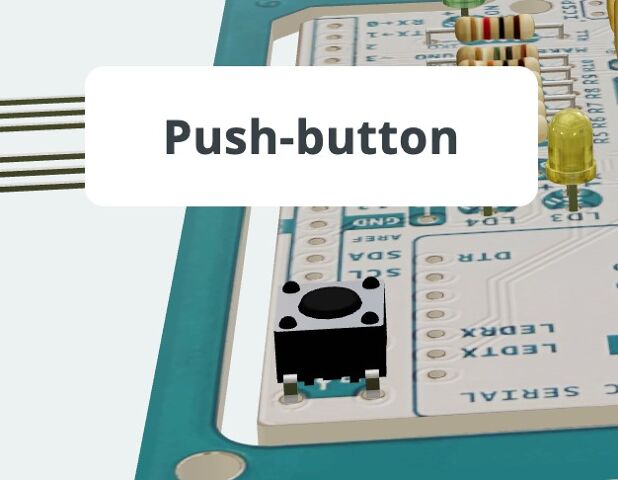

Es hora de instalar el botón.
Coloque el botón en el lugar marcado PB1 en la placa y luego suelde los pines del botón en la placa.
Paso 8:
Suelde el conector USB-C al adaptador serie y a la placa PCB.
Paso 9:
Conecte el MOSFET al circuito. Este paso requiere más atención porque el MOSFET y el regulador de voltaje LDO (3,3 V) son muy similares. Para que sea más fácil distinguirlos, la parte superior del MOSFET está pintada de blanco.
Instale el MOSFET en el lugar marcado como Q1. Este componente conduce corriente solo en una dirección, por lo que debe montarse en la placa en la dirección correcta.
Paso 10:
Es hora del regulador de voltaje LDO (3,3 V).Instale el regulador de voltaje LDO (3,3 V) en el lugar marcado U2.
Paso 11:

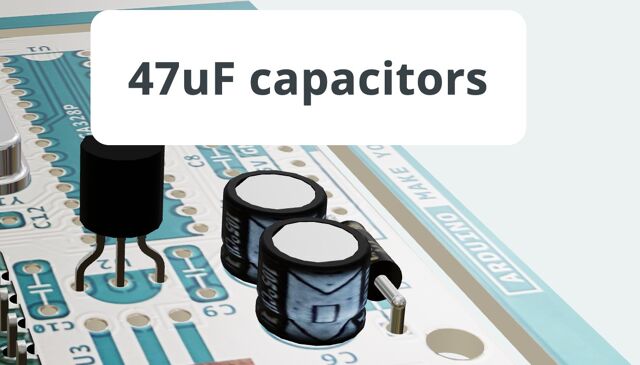

Instale los condensadores electrolíticos en los lugares marcados con los símbolos C6 y C7. Se trata de condensadores polarizados (47 uF/25 V).
El polo negativo está marcado con una tira blanca.Asegúrese de que los condensadores estén conectados al circuito en la dirección correcta (mirando la tira blanca mencionada anteriormente), luego suéldelos a la placa.
Paso 12:

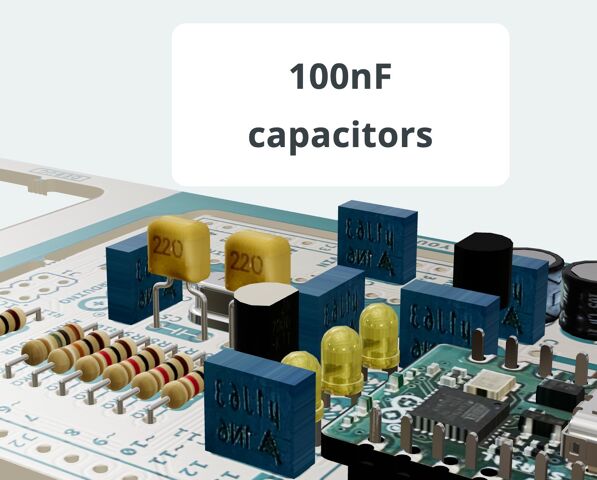

Instale los condensadores azules (100 nF) en los lugares marcados con los símbolos C8 a C13. Después de la instalación, es necesario soldarlos.
Paso 13:
Es hora de soldar el regulador de voltaje LDO (5 V) en el lugar marcado como U3. Primero, inserte los pines del controlador a través de los orificios de la PCB y coloque el componente de manera que quede al ras con la placa y su orificio esté alineado con el orificio de la PCB. El regulador así configurado se puede soldar.
Paso 14:

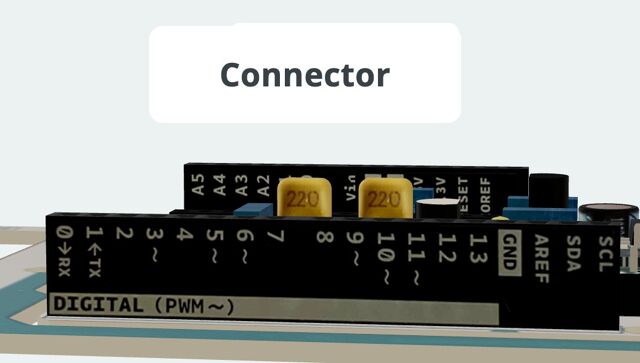

Instale los conectores de clavija en los lugares marcados con los símbolos J2 y J3, es decir, colóquelos en su lugar y suéldelos.
Paso 15:
Es hora de colocar el microcontrolador ATMEGA328P en el enchufe previamente instalado.
Recuerde colocarlo en la dirección correcta: el semicírculo recortado en el microcontrolador debe apuntar hacia el borde de la placa.
