La transmisión de información mediante señales ópticas en lugar de señales eléctricas se ha convertido en la base del funcionamiento de aquellas industrias en las que la velocidad y la calidad de la transmisión de datos es el parámetro básico. Esto se aplica, entre otras cosas, a Sin embargo, en las industrias de las TIC y las telecomunicaciones, el cable de fibra óptica también es la base del crecimiento de las velocidades de Internet disponibles en todo el mundo.
Cable de fibra óptica – problemas básicos
La fibra óptica es un tipo de cables en los que se envía una onda de luz en lugar de electricidad. Esto significa que, en lugar del conductor tradicional, dentro del cable de fibra óptica hay un núcleo en el que la luz viaja casi sin pérdidas, entregando instantáneamente grandes cantidades de información al receptor. Dependiendo del tipo de fibra óptica, el núcleo suele estar hecho de fibra de vidrio o material sintético, de ahí los términos "fibras ópticas de vidrio" y "fibras ópticas de plástico", populares en industrias relacionadas, están claramente asociadas. El funcionamiento de los cables de fibra óptica es fácil de entender: las señales transmitidas, es decir, los paquetes de datos son ondas de luz inyectadas de forma muy densa y rápida en el núcleo, que pueden denominarse con seguridad pulsos.
Estos impulsos, que atraviesan el núcleo, alcanzan el punto de contacto con el manto protector y luego se reflejan, manteniendo parámetros idénticos a los de la onda incidente anteriormente. Por supuesto, es imposible eliminar por completo la atenuación, por lo que incluso en las fibras de vidrio deben aparecer de vez en cuando amplificadores ópticos para que la fibra pueda transmitir una señal de un continente a otro (Europa - USA y muchas otras conexiones transoceánicas).
Construcción de la fibra óptica
La estructura de los cables de fibra óptica ya se ha explicado anteriormente hasta cierto punto. La capa más profunda y conductora es un núcleo con un diámetro de solo unos pocos (vidrio) o decenas/cientos (sintéticos) de micrones. A su alrededor se extiende una capa de un manto, que es completamente impermeable a la luz y que permite que la onda de luz se refleje libremente en él para un viaje eficiente a través del núcleo. La capa más externa (a veces más de una) protege el cable de fibra óptica contra factores externos, como temperaturas altas o bajas, radiación ultravioleta y daños mecánicos. Puede estar hecho, por ejemplo, de PVC o TPE. Cabe destacar que la fibra óptica – especialmente la de vidrio – no es muy resistentes a la torsión y flexión debido a la delicada estructura del núcleo, por lo que siempre hay que tener en cuenta este hecho a la hora de realizar el recorrido de las mismas.
Debido al núcleo, la fibra óptica se suele dividir en vidrio (GOF) y plástico (POF), aunque existe otro grupo de fibra óptica, denominada semiconductora (PCF), que se utiliza en automatización industrial, automoción o redes locales de Internet como "Fibra al escritorio". La fibra óptica de vidrio se utiliza para transmitir grandes cantidades de datos a distancias muy largas, desde varios cientos hasta varios miles de kilómetros, siempre que de vez en cuando se utilicen amplificadores ópticos que contrarresten la atenuación de onda. Sus contrapartes plásticas se utilizan en la transmisión de información a distancias más cortas y entre dispositivos locales, de ahí su presencia en medicina, automatización industrial, redes locales o en pequeños sistemas de transmisión de imagen y sonido digital (AV).
Fibra monomodo y multimodo
Sin embargo, desde el punto de vista del número de haces de luz que pueden moverse dentro del núcleo, la fibra óptica se divide en monomodo (núcleos más delgados en los que solo se transmite un modo de luz con una longitud de onda específica) y multimodo (núcleos más gruesos en los que muchos modos con la misma longitud de onda). Las vainas exteriores de la fibra óptica de vidrio se fabrican en el mismo tamaño estándar, Ø 125 micrómetros. El núcleo de la fibra óptica monomodo (Single Mode Fiber) tiene un diámetro de 9 μm y también está hecho de vidrio. Se caracteriza por un amplio rango de transmisión de señal, cuya fuente es el rayo láser, hasta 120 km sin la necesidad de utilizar el llamado repetidor, es decir, un repetidor de señal comúnmente conocido como amplificador. Por lo tanto, este tipo de fibra óptica se usa con mayor frecuencia cuando la señal debe transmitirse a largas distancias. En el caso de la fibra multimodo, el núcleo también está hecho de vidrio, y su grosor es de 50 o 62,5μm, y la distancia por la que se transmite la señal está en el rango de unos pocos metros a 2-3 kilómetros. La característica más importante de esta fibra óptica es basar su funcionalidad en muchas ondas de luz, que son el efecto de dividir la señal de entrada en muchos rayos transmitidos en muchos ángulos, lo que resulta en una reducción en la velocidad y el alcance de la transmisión de datos. En el caso de la fibra óptica plástica (POF), las dimensiones de la fibra óptica son principalmente 800μm - diámetro del núcleo y 1000μm - diámetro exterior de la vaina.
Los cables de fibra óptica deben su vertiginosa carrera no solo a la velocidad y calidad de la transmisión de información. El factor clave es la resistencia total del pulso de luz a las condiciones climáticas y a las perturbaciones electromagnéticas generadas por todos los dispositivos eléctricos en las proximidades de los que discurre la ruta de fibra óptica. Además, la fibra óptica en sí misma no genera interacciones electromagnéticas y, además, como se ha descrito anteriormente, mantiene una calidad de señal prácticamente sin pérdidas en una gran longitud propia. Los cables típicos que funcionan con impulsos eléctricos no pueden acercarse a estos parámetros, y mucho menos competir.
Cables de fibra óptica de vidrio y plástico en la oferta de TME.

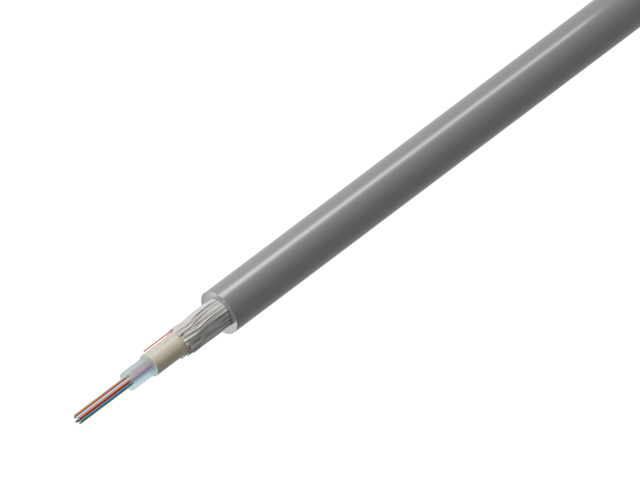

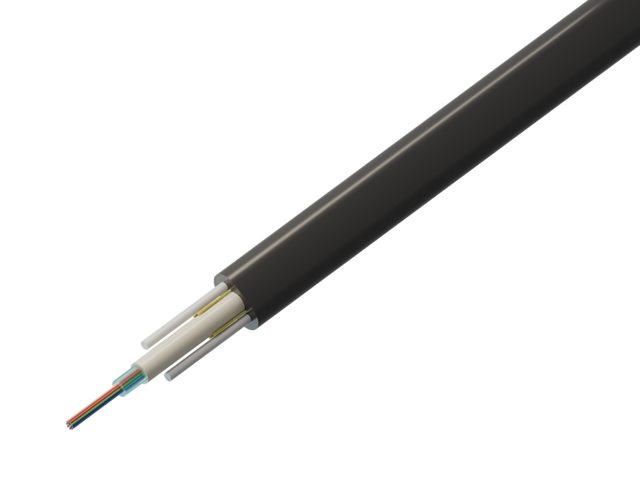

La oferta de fibra óptica del catálogo de TME incluye cables de fibra óptica basados en un núcleo de vidrio de la marca FIBRAIN y productos poliméricos producidos por LAPP. La fibra óptica de vidrio es el grupo más importante de este tipo de productos en la oferta de TME, por lo que la empresa destaca FIBRAIN. Con algunas excepciones, esta fibra está disponibles en secciones de 100m o más largas, que son múltiplos de 100m. Los cables FIBRAIN se fabrican en versiones resistentes a bajas y altas temperaturas (p.ej. de -40 a + 70°C) y protegidos con funda resistente a la radiación UV, agua o daños mecánicos. Sus diámetros oscilan entre 3,0 y 10,1 mm y su aplicación típica son las redes LAN y FTTX, es decir, los sistemas de telecomunicaciones de banda ancha que incluyen Internet, telefonía y televisión.

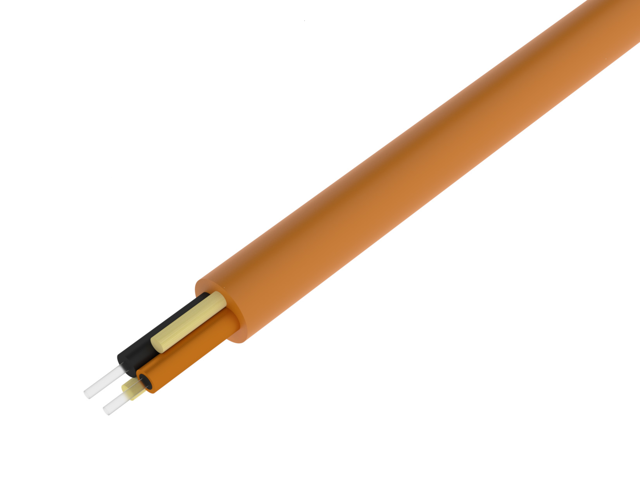

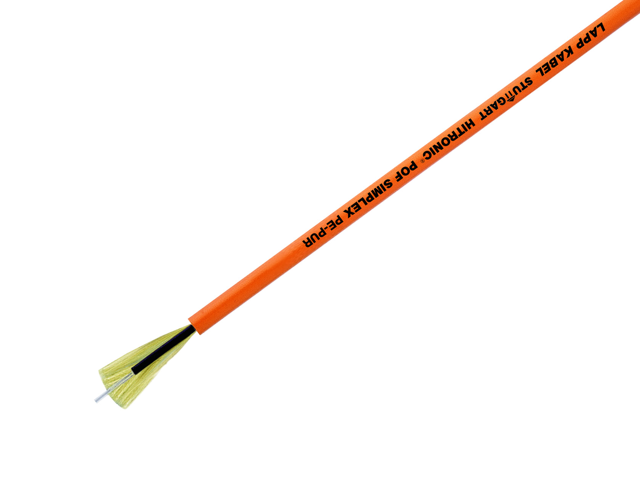

La fibra óptica de plástico ofrecida por LAPP son cables de la serie HITRONIC® disponibles en la variante SIMPLEX – con una fibra conductora - o en la variante DUPLEX - con dos fibras. La serie se utiliza principalmente en la industria y donde sea que se requiera una transmisión segura de datos en condiciones difíciles típicas de zonas de alta temperatura o zonas de peligro de explosión (minas, túneles, plataformas de petróleo o gas). La fibra óptica HITRONIC® puede soportar temperaturas en el rango de -55 a + 85ºC y se puede instalar tanto en el interior como en el exterior de los edificios. La serie incluye versiones estándar y especiales, como fibra óptica con vaina libre de halógenos y resistente al aceite, que también resiste bien la abrasión, la acción microbiana y la hidrólisis, y fibra óptica para aplicaciones en conexiones móviles, por ejemplo, en guías de cadena Las longitudes típicas en las que TME ofrece la fibra óptica son 5/25/50 y 100 metros lineales.
Conectores de fibra óptica – conocimientos básicos en pocas palabras.

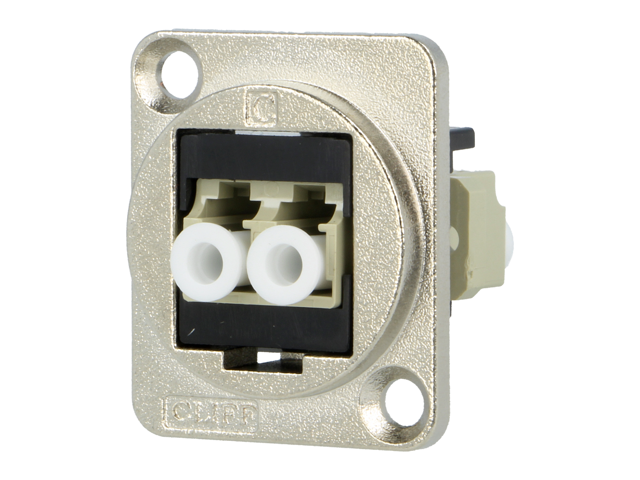

En una gran generalización, los conectores de fibra óptica se dividen en permanentes – formados por soldadura o pegando sus extremos a la fibra óptica - y en desmontables, es decir, creados mecánicamente gracias al uso de conectores estandarizados y que permiten múltiples conexiones y desconexiones de fibra óptica. En este último grupo, los estándares globales aparecieron muy rápidamente, entre los cuales los cuatro principales están marcados con símbolos: acoplamientos ST (acoplamientos con brida de bayoneta - visto en equipos AV), acoplamientos FC (acoplamientos con un cuerpo - utilizado en telecomunicaciones), conectores SC (conectores a presión con una sección transversal rectangular para la industria y la automatización, también utilizados en telecomunicaciones y otras soluciones necesarias para la construcción de redes de fibra óptica) y conectores LC (el último estándar de miniconectores a presión para telecomunicaciones, industria, automatización y redes de fibra óptica en aplicaciones que requieren alta densidad). Cada uno de los estándares más populares enumerados viene en dos variantes diferentes: UPC y APC. La diferencia entre ellos es el ángulo de pulido de la cara del casquillo del conector: con UPC la cara es plana, mientras que con APC se pule en un ángulo de 8 grados para reducir la extensión del fenómeno de reflectividad.
Conectores para fibra óptica

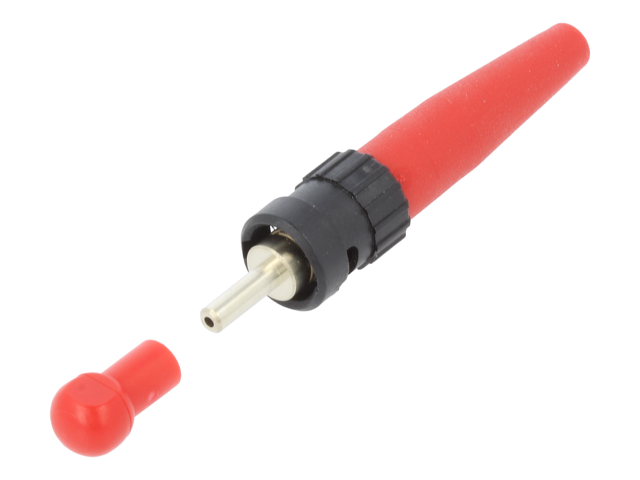

Cuando se trata de conectores LAPP de fibra óptica, la oferta de TME incluye cuatro tipos. Se trata, en primer lugar, de conectores POF HFBR en la variante Simplex y Duplex, para engarzar cables de hasta 2,2 mm, y conectores POF F-05 en la variante Simplex, para cables de 2,2 mm en los que se fijan con el Sistema Snap-In. Además, la oferta incluye conectores POF FSMA y ST con tuerca moleteada o hexagonal para crimpar (crimpar o pegar) – disponibles para varios cables con Ø 2,2 y 6,0 mm, y conectores POF SC-RJ, adecuados para cables de 2,2 mm, para lo cual consta de elementos como dos conectores SC, carcasa SC.-RJ y dos cubiertas anti-pliegue y guardapolvo.
Cabe destacar también la gama de accesorios LAPP, que consta de una serie de herramientas para cortar hebras y pelar cables de diferentes Ø, kits para el montaje de conectores engarzados POF, así como discos y láminas de pulido con diferentes granos para pulir las caras de fibra óptica. Por otro lado, en el campo de los accesorios débilmente asociados a la fibra óptica, TME ha ofrecido a sus clientes cómodas herramientas para el crimpado por impacto de terminales en la tecnología LSA.

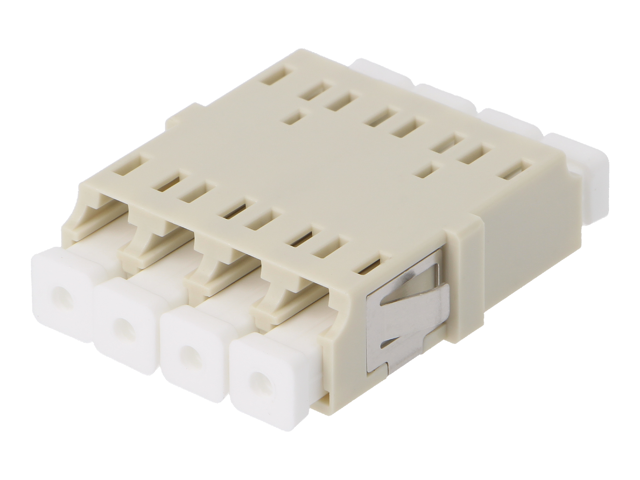

En el caso de los conectores FIBRAIN, los clientes eligen entre conectores SC, FC, ST, E2 y LC en versiones APC y UPC. Cabe señalar que se fabrican en variantes monomodo y multimodo (generalmente de 4 vías) y están marcadas con un esquema de color diferente, cada vez que contrasta fuertemente con los otros colores utilizados en la gama.
Consulta todos los conectores ópticos del catálogo.
Patchcords y pigtails en la oferta de TME.
La oferta LAPP también se complementa con cables de conexión de fibra óptica, terminados con un conector en ambos lados, el llamado latiguillos, o solo uno, el llamado coletas. Ambas variantes están disponibles en una longitud de 2m y los patchcords están terminados con conectores en el estándar FC, LC, SC. o ST, mientras que los pigtails, empaquetados con 12 piezas en un juego, están terminados con conectores en el estándar SC, LC o ST. Por otro lado, la gama de patchcords FIBRAIN consta de cables de 0,5 de longitud; 1; 2; 3; 4; 5; 10; veinte; 30mb vendidos de una sola pieza, mientras que la gama de pigtails FIBRAIN consta de cables de 1 o 2m de longitud.
Consulta todos los cables de conexión y pigtails en el catálogo
