Hasta hace 20 años, había muchas interfaces en competencia para la transmisión de video y audio entre dispositivos AV. Era un problema para los consumidores y también para los profesionales. El desarrollo de la tecnología resultó ser el desafío más serio. Los productores de ordenadores, así como los equipos de RTV, así como las emisoras de televisión han notado el potencial de la imagen de alta definición. El problema no era tanto producir o enviar imágenes de tal calidad, sino su recepción y visualización en la pantalla del consumidor. Especialmente la transmisión de señales entre dispositivos individuales: receptor, grabador de vídeo, televisor, ordenador, monitor, etc. Los estándares existentes (imagen compuesta o el estándar VGA, e incluso DVI) ya han alcanzado su máxima capacidad técnica.Aunque a principios del siglo XXI existían varias soluciones competitivas en el mercado, hoy está claro que el ganador fue un estándar multimedia de Japón, desarrollado en cooperación con, entre otros empresas como: Hitachi, Panasonic, Sony o Toshiba. Lo sabemos por la abreviatura: HDMI.
¿Cómo funciona HDMI?(#Jak-dziala-HDMI}
HDMI es una interfaz, es decir, define no solo los protocolos de transmisión y sus propiedades eléctricas, sino también las especificaciones mecánicas de los conectores. Estos últimos vienen en varios tamaños: estándar HDMI, HDMI mini y HDMI micro. Los enchufes y enchufes tienen capacidades idénticas, independientemente de su tamaño, y sus variantes miniaturizadas se utilizan en dispositivos que requieren el uso de conectores pequeños. Por ejemplo, HDMI mini se usa en muchos modelos de Canon y Nikon DSLR, y la placa Raspberry Pi 4B tiene dos conectores HDMI micro.
A diferencia de sus predecesores, HDMI se ha desarrollado como un estándar multimedia, lo que significa que puede transmitir vídeo, audio y otros datos. Por lo tanto, incluso una descripción vaga de las capacidades de HDMI requiere observar varios aspectos de esta interfaz.

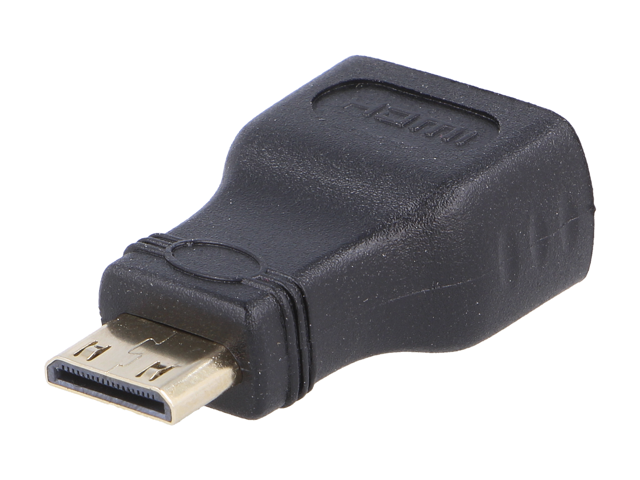

Adaptador Akyga que le permite conectar un cable HDMI estándar a la mini toma HDMI.
¿Qué formatos AV utiliza la interfaz HDMI?
Los metadatos y audio-video se transfieren en cualquier formato, manteniendo los requisitos mínimos especificados por las normas CEA-861. Dependiendo de la versión de la interfaz (HDMI 1.0, HDMI 1.1, etc.), utiliza revisiones sucesivas de esta estructura de datos. Dado que evoluciona constantemente junto con la tecnología de visualización, el estándar HDMI en sí mismo permanece actualizado y adaptado a las necesidades de los productos más modernos, al mismo tiempo que es compatible con versiones anteriores. Los datos de video sin comprimir generalmente se transmiten con precisión de color sRGB (8 bits por canal), pero la imagen se puede describir en espacios de color aún más profundos (xvYCC 4:4:4, Y′CBCR 4:4:4etc.). En las versiones más recientes de la interfaz, se agregó compatibilidad con resoluciones de imagen cada vez más altas, desde FullHD (es decir, 1920 x 1080), hasta estándares 4K e incluso 8K y 10K, que actualmente están siendo adaptados por los fabricantes de televisores, monitores y pantallas relacionadas.
El sonido transmitido a través del cable HDMI son muestras sin comprimir en formato PCM. En otras palabras: se transmite con bits que van directamente al convertidor DAC (D/A) en el dispositivo de destino. Por supuesto, la señal sin pérdidas puede ser preprocesada, analógica o digital, similar a los CD reproducidos a través de una conexión digital. HDMI admite hasta 8 canales de audio muestreados hasta 192 kHz con una resolución de hasta 24 bits. A modo de comparación, la música en un CD se graba con precisión de 16 bits con una frecuencia de 44,1 kHz.
¿Cómo funciona la transmisión HDMI?
Cabe señalar que la interfaz HDMI no comprime los datos por sí misma. Esto tiene dos consecuencias. Primero, el video y el audio se transmiten sin pérdidas. En segundo lugar (y aquí viene el desafío), las capacidades HDMI son proporcionales a la velocidad de transferencia de datos. Las sucesivas revisiones de HDMI, adaptadas para admitir resoluciones de imagen y sonido cada vez más altas, así como paquetes de metadatos cada vez más grandes, no cambian el método de transmisión, sino que solo aumentan su rendimiento. Mientras que la interfaz de primera generación alcanzó alrededor de 5 Gb/s, la última versión (HDMI 2.1) funciona hasta 48 Gb/s. Además, esta evolución se está produciendo en el segmento de consumo, donde los conectores y cables pueden utilizarse en condiciones subóptimas (o incluso bastante desfavorables). El estándar HDMI sigue siendo válido y compatible con versiones anteriores gracias a la tecnología de transmisión utilizada, que es TMDS.
TMDS – que es y como funciona
TMDS significa señalización diferencial de transición minimizada, es decir, señalización diferencial con variabilidad minimizada. Esta tecnología se utiliza en el estándar HDMI para reducir los efectos de la radiación electromagnética en los datos transmitidos. En este método, cada byte requiere el envío de dos tramas de 10 bits y la comunicación se realiza a través de tres canales, cada uno de los cuales consta de dos líneas de acuerdo con las reglas de la señalización diferencial (que en sí misma proporciona una cierta protección de la señal). Cada byte de datos se procesa bit a bit mediante una función de alternancia o negación exclusiva (XOR o XNOR) para garantizar el menor número de transiciones lógicas de estado. La frecuencia reducida de los cambios reduce adicionalmente la interferencia entre los núcleos del conductor, así como la influencia de factores externos. En la segunda fase, durante la retransmisión de bytes, si se requiere mantener el valor actual promedio, los datos se niegan lógicamente. En cada trama de datos de 10 bits, además del byte transmitido, hay dos bits que indican qué operaciones lógicas se realizaron.
¿Qué datos puede transmitir HDMI?
Los televisores contemporáneos, que adoptan el adjetivo de moda "inteligente", están asumiendo lentamente el papel que hasta hace poco reproductores, grabadoras y receptores - se están convirtiendo lentamente en centros de entretenimiento. Para recibir contenido de sitios web populares, como YouTube o Netflix, no se necesitan dispositivos adicionales, todo lo que necesita es una computadora modular oculta con un controlador, sintonizador, amplificador y fuente de alimentación dentro del televisor. Junto con este avance, había un problema conocido en la industria de la computación: ¿cómo eliminar el exceso de cables? Conectar varias antenas, fuentes de audio y video, salida de audio, señal de control, Internet; todo esto requería cables separados. Y aquí la interfaz HDMI vino al rescate una vez más.
Las funciones que puede realizar HDMI dependen estrictamente de las capacidades especificadas en el estándar CEA-861. Porque se basa, entre otros, sobre el formato de los metadatos enviados, fue posible desarrollar la tecnología sin interferir con su especificación física.

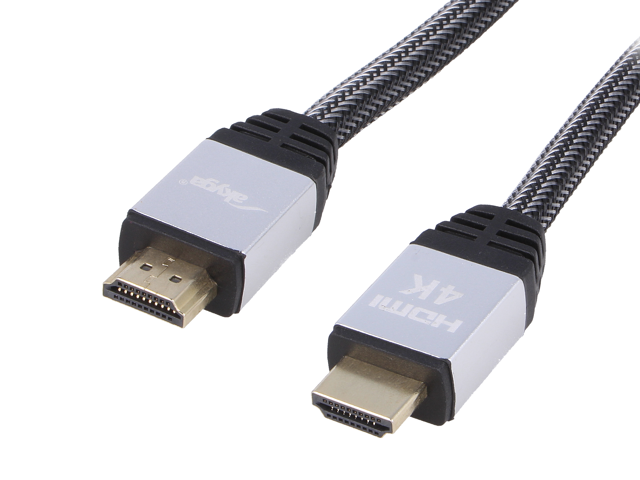

Un cable HDMI de nueva generación (marca Akyga). Aunque desde el exterior parece idéntico a sus predecesores, se diferencia en el diseño.
En iteraciones posteriores de la interfaz, se amplió con funcionalidades como CEC, es decir, transmisión de una señal de control (por ejemplo, desde un control remoto), sincronización automática de audio y video, compatibilidad con los estándares Dolby (TrueHD) más nuevos. Uno de los mayores avances fue HDMI 1.4, en el que se agregó un canal de retorno de audio, que permite enviar la banda sonora, por ejemplo, al receptor, así como un canal Ethernet con una velocidad de hasta 100 Mbit/s. Esta última funcionalidad fue una respuesta a la creciente importancia de Internet en los centros de entretenimiento en el hogar. Sin embargo, todas estas innovaciones requerían cables mejores y de mejor calidad.
¿El cable afecta la calidad de la señal HDMI?
La respuesta corta es: no. Respuesta larga: depende
A diferencia, por ejemplo, de las generaciones posteriores de conectores USB, los contactos, enchufes y cables HDMI todavía tienen el mismo número de pines y cables. Sin embargo, el rendimiento diezmado de los cables HDMI modernos requirió cierta modernización. Por ejemplo, la comunicación Ethernet se llevó a cabo mediante un par de filamentos previamente utilizadas para otros fines. Para que los cables transmitieran datos a una velocidad satisfactoria, se retorcieron un par de ellos y se colocaron (opcionalmente) en una trenza separada. Las generaciones más antiguas de cables con conductores paralelos no podrán proporcionar una conexión de red fluida.
Vale la pena recordar que si bien la señal de video digital con la resolución de 1980x1080 se puede transmitir con éxito al televisor de última generación con el uso de un cable HDMI antiguo sin pérdida, las resoluciones más altas y las funciones más nuevas que ofrece esta interfaz requieren una inversión en un mejor cableado.
Cables HDMI 1.4 de la marca Akyga
En el catálogo de TME disponemos de multitud de productos compatibles con la última generación HDMI. Los cables y accesorios de Akyga merecen una mención especial. Disponible a precios asequibles, fabricado para muchos años de operación confiable, probado en muchos mercados globales. Los cables Akyga del catálogo de TME se han clasificado cuidadosamente para facilitar la selección de los productos adecuados.
Ofrecemos cables con una longitud de hasta 20 metros, que permiten la comunicación de dispositivos a través de Ethernet, fabricados en el estándar High Speed, es compatible con las más altas resoluciones de monitores y televisores (4K, UHD, etc.). Los cables HDMI más largos requieren el uso de repetidores para amplificar la señal. La oferta también incluye cables Akyga con el estándar HDMI 2.0, es decir, compatible con la tecnología Dual View que le permite transferir datos a dos pantallas independientes.
Los contactos y enchufes de los productos Akyga cuentan con contactos bañados en oro, por lo que están protegidos contra la corrosión y aseguran una conexión perfecta. En el caso de una señal digital, es de gran importancia, porque el contacto impreciso de incluso un contacto puede resultar en una falta total de la señal. Además, en nuestros almacenes tenemos productos firmados por el fabricante como Pro (artículos con la firma terminada en la letra P) - tienen una capa adicional de trenza que protege las señales contra interferencias.

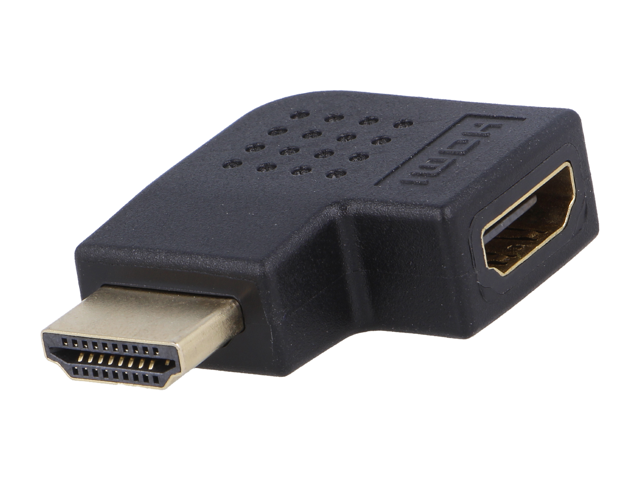

Adaptador angular de marca Akyga.
Akyga también incluye muchos accesorios HDMI, como adaptadores, por ejemplo angulares, o adaptadores, que te permiten conectar cables a enchufes de difícil acceso. Serán útiles, por ejemplo, cuando se instale un televisor o un receptor cerca de la pared, cuando el acceso a las tomas de entrada/salida sea difícil y también en una situación en la que sea necesario conectar el cable HDMI a una toma DVI compatible.
Todos los productos Akyga cumplen con los requisitos de la interfaz HDMI al menos la versión 1.4.
