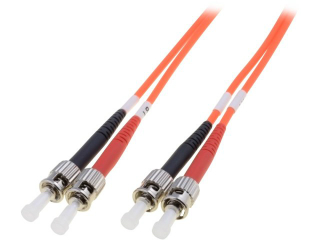

Patchcords y cables espiralados de fibra óptica

• cables de fibra óptica de vidrio, a menudo hechos de vidrio de cuarzo de alta calidad;
• cables de fibra óptica de plástico con un núcleo hecho de material orgánico;
• cables de fibra óptica semiconductores caracterizados por un núcleo semiconductor.

La capa exterior de la fibra óptica está hecha de materiales plásticos, a menudo resistentes a la temperatura y al cambio de propiedades mecánicas. Dependiendo del propósito del cable, se seleccionará de tal manera que contrarreste los factores que prevalecen en el entorno de trabajo. Vale la pena señalar que la fibra óptica generalmente aparece en tres formas:

• patchcords, que son cables terminados en ambos lados por un tipo particular de unión;
• cables espiralados de fibra óptica, en la cual el conector está montado solo en un lado, permitiendo así la conexión de cables o ensamblaje;
• los cables cuyos filamentos cuyas fueron sustituidas por cables de fibra óptica.

Una clasificación igualmente importante que divide la fibra óptica es la estructura de moda que describe la cantidad de mod y el grosor del núcleo.

Fibra óptica monomodo (Single Mode Fiber)

Se caracteriza por un grosor del núcleo de 9 micrómetros y un rango de transmisión de señal muy grande (hasta 100 km). Debido al pequeño grosor del núcleo, la conexión de varios cables es complicada y requiere herramientas especiales. La fuente de la señal de entrada es un rayo láser. El diámetro de la cubierta exterior es de 125 micrómetros.

Fibra óptica multimodo (Multi Mode Fiber)

Su grosor del núcleo es de 62,5 o 50 micrómetros. Transmite la señal a una distancia máxima de 1,5 a 2 kilómetros y, a diferencia de los componentes de monomodo, no basa su funcionalidad en una onda. En este tipo de fibra óptica, la señal de entrada se divide en muchos rayos transmitidos en múltiples ángulos, lo que resulta en una menor velocidad de transmisión de datos y un rango más pequeño. El diámetro de la cubierta exterior es de 125 micrómetros.

Categorías de fibras multimodo Optical Multimode (OM) y monomodo Optical Singlemode (OS)

• OM 1: cable con diámetro del núcleo de 62,5 micrómetros y de la cubierta exterior es de 125 micrómetros;
• OM 2: cable con diámetro del núcleo de 50 micrómetros y de la cubierta exterior es de 125 micrómetros;
• OM 3: cable con diámetro del núcleo de 50 micrómetros y de la cubierta exterior es de e 125 micrómetros;
• OM 4: cable con diámetro del núcleo de 50 micrómetros y de la cubierta exterior es de 125 micrómetros;
• OS 1: cable con diámetro del núcleo de 9 micrómetros y de la cubierta exterior es de 125 micrómetros;
• OS 2: cable con diámetro del núcleo de 9 micrómetros y de la cubierta exterior es de 125 micrómetros.

Tipos de conexiones de fibra óptica

Los conectores de fibra óptica vienen en dos tipos, que difieren en el ángulo de terminación del conector. Hay con una terminación Ultra Physical Contact (UPC) y acabado en un ángulo Angled Physical Contact (APC).

• Standard connector (SC)
• Straight Tip (ST)
• Ferrule connector (FC)
• Little connector (LC)

Fibra óptica en la oferta de TME

La novedad en la oferta de TME es la fibra óptica de Lapp Kabel, dividido en dos tipos de cables de conexión:

• Patchcords terminados con un conector de fibra óptica de ambos lados.

• Cables espiralados, que contienen un conector solamente en un lado, y en el otro permiten cualquier conexión del cable por medio de una soldadura térmica o una conexión mecánica.

LAPP-29011902 - el patchcord amarillo de fibra óptica de dos metros y de la categoría OS2, acabado en ambos lados con un conector estándar azul (SC).

LAPP-29310902 - el conjunto de doce cables espiralados de fibra óptica de dos metros de largo, en rojo, azul, negro, blanco, verde, marrón, amarillo, púrpura, naranja, rosa, gris y turquesa, con 9/125 micrómetros, terminados unilateralmente con un conector estándar azul (SC).
